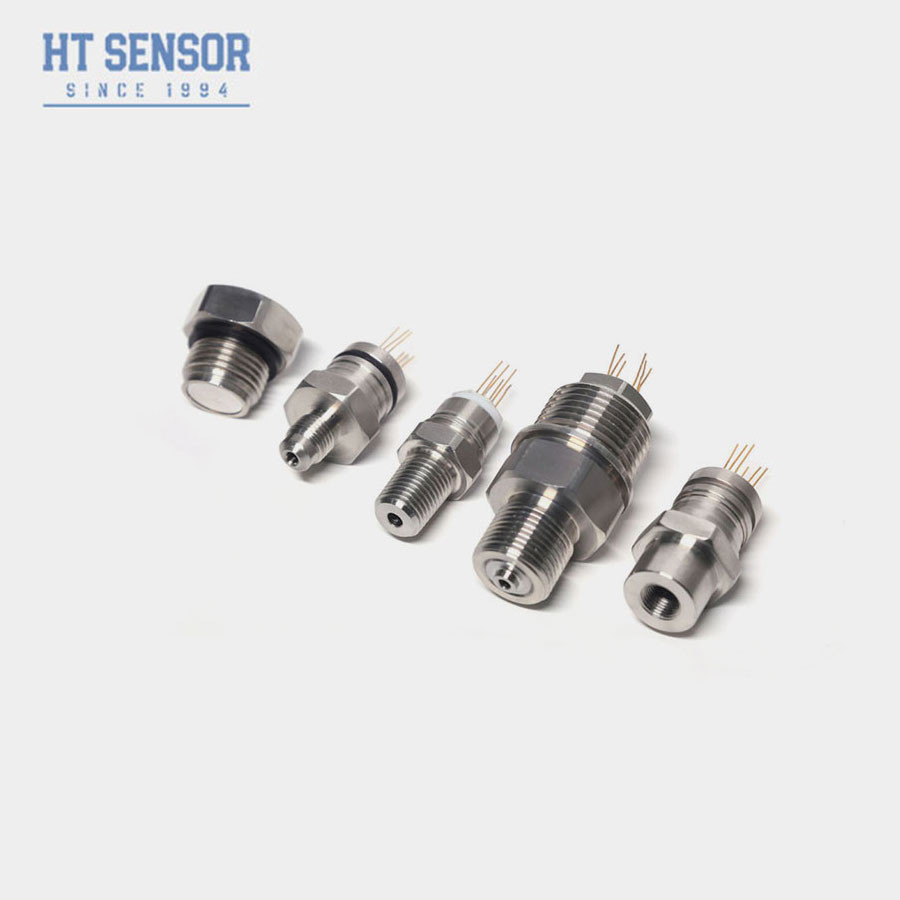

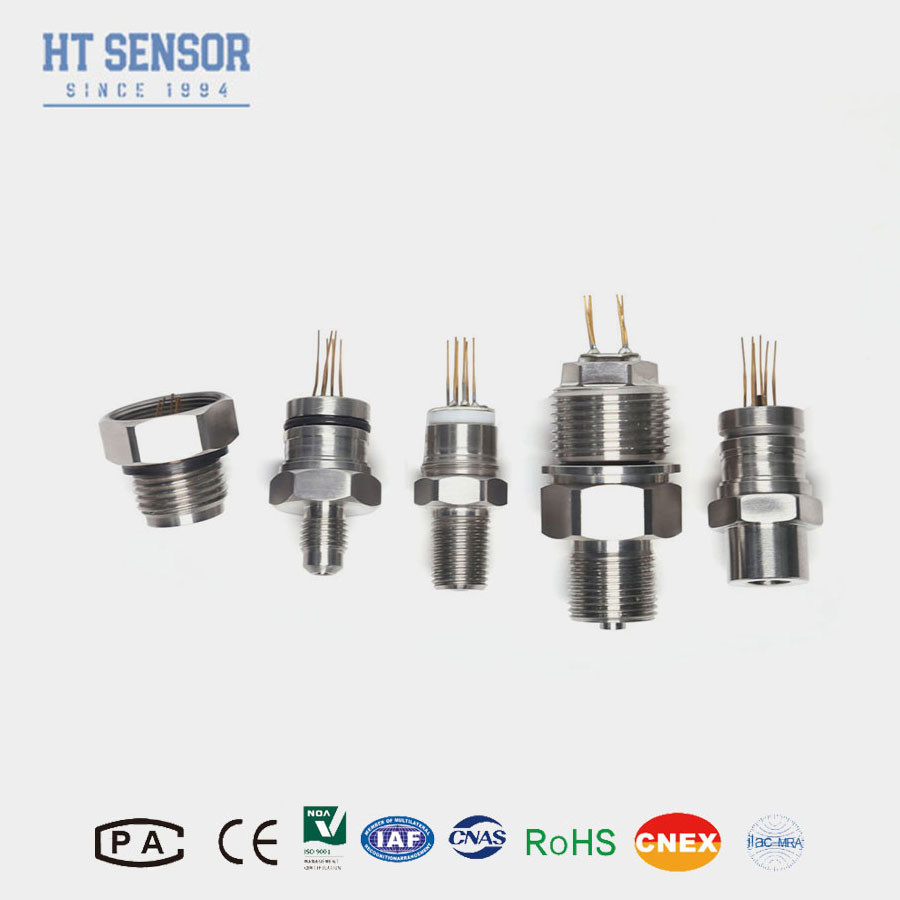

15mm OEM シリコン圧力センサー 1/4npt スレッドで液体のレベル測定
Product Details
| 糸の種類: | 糸が付いている | ワイヤリングタイプ: | 金色コーバーピンまたは四線 |
|---|---|---|---|
| 測定中間: | ガスと液体 | パワー: | 5〜10VDC /1.5mA |
| 生産量: | 10mv/V 100+-30mv | キーワード: | ミニセンサー |
| 輸送パッケージ: | カートン | 商標: | ヘントン |
| 材料: | 316L ステンレス | ||
| ハイライト |
15mm シリコン圧力センサー,液体レベル測定 シリコン圧力センサー,1/4npt シリコン圧力センサー |
||
Product Description
15mm OEM 316L 液体試験用ステンレス鋼シリコン圧力センサー
シリコンピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
は,芯に高度に安定した分散型シリコン元素を搭載したシリコンピエゾレシシブ圧力センサーです.液体とガスの圧力を測定するために,拡散したシリコンのピエゾレシシブ効果を使用センサーは,圧力とレベル測定信号をmv電源に変換できます. センサーは高速で正確なインターフェースを持っています.センサーの非線形性は,BFSL最小平方法に基づいて計算されます., 大幅に空気圧縮機,冷却システムおよび他のアプリケーションで使用されています.
製品の特徴シリコン圧力センサー:
- 316Lステンレス鋼で包装されています住宅
- 広い測定範囲 0~350KPa~60MpaS
- 高い信頼性と優れた安定性
- 選択可能な様々なスレッドインターフェース
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- コンパクトな設計,空間が限られているアプリケーションに最適
- 圧力の監視と制御のためのプロセス制御システムで使用される
- 圧力を測定するために冷却システムや空気圧縮機で使用される
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力:3KΩ~6KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータシリコン圧力センサー: | ||||
| 測定範囲 | サイズ (G) | 350KPa,1000KPa,2000Kpa | ||
| 絶対値 (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | |||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | |||
| タイプ | マックス | ユニット | ||
| 線形性 | ±015 | ±03 | %F.S | |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |
| ヒステレシス | 0.05 | 0.1 | %F.S | |
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |
| フルスケール出力 | 100±10 | 100±30 | mV | |
| 0オフセットテンプ ドリフト | ±05 | ±1 | %F.S | |
| フルスケール温度 | ±05 | ±1 | %F.S | |
| 補償したテンプ | 0~70 | oC | ||
| 動作温度 | -20~80 | oC | ||
| 貯蔵温度 | -40~125 | oC | ||
| 許容される過負荷 | 全スケールまたは80MPaの3倍間の小さい値を取ります. | |||
| 爆発圧 | 5X 完全なスケール | |||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||
| 弁膜材料 | 316L | |||
| 断熱抵抗 | ≥200MΩ 100VDC | |||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||
| ショック | 100g,11ms | |||
| 応答時間 | ≤1ms | |||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||
| 充填 中間 | シリコンオイル | |||
| 体重 | 約20g | |||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | ||||
| 図面 建設 | |

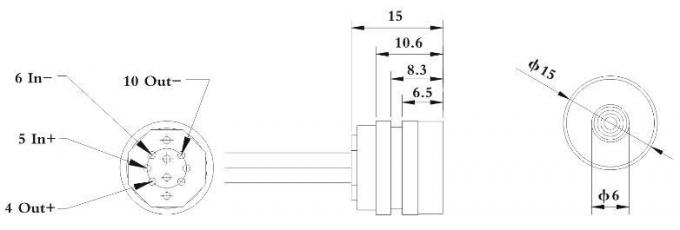

| タイプ1 | |

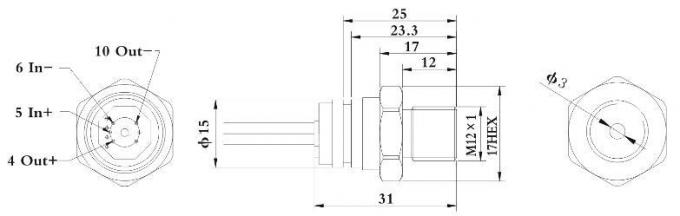

| タイプ2 | |

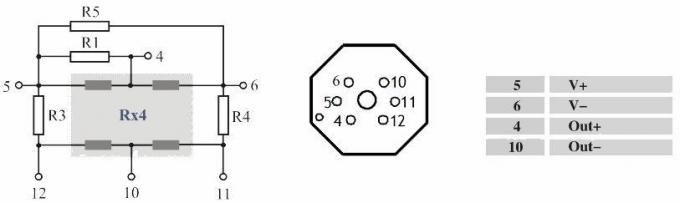

| 電気接続と補償 |
|
|

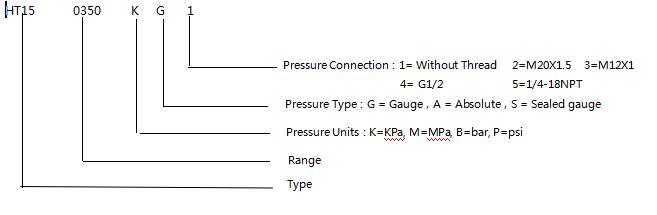

| 選択した例 |
| 注文のヒント |
必要な空気 密度
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
