| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE, RoHs, ISO9001 |
| モデル番号: | BP93420-IQ |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP93420-IQ | 電源: | 24VDC |
|---|---|---|---|
| 出力信号: | 測定圧,絶対圧,密封圧 | 精度: | 0.25%F.S、0.5%F.S |
| 圧力範囲: | - 100kpa... 0kpa ~35kpa... - わかった3.5MPa | カスタマイズ: | 利用可能 カスタマイズされた要求 |
| モデル: | 1 | ||
| ハイライト: | 同じ高さのダイヤフラム圧力送信機センサー,4-20mA クランプ圧力トランスミッターセンサー,クランプフラットフィルム 圧力トランスミッターセンサー |
||

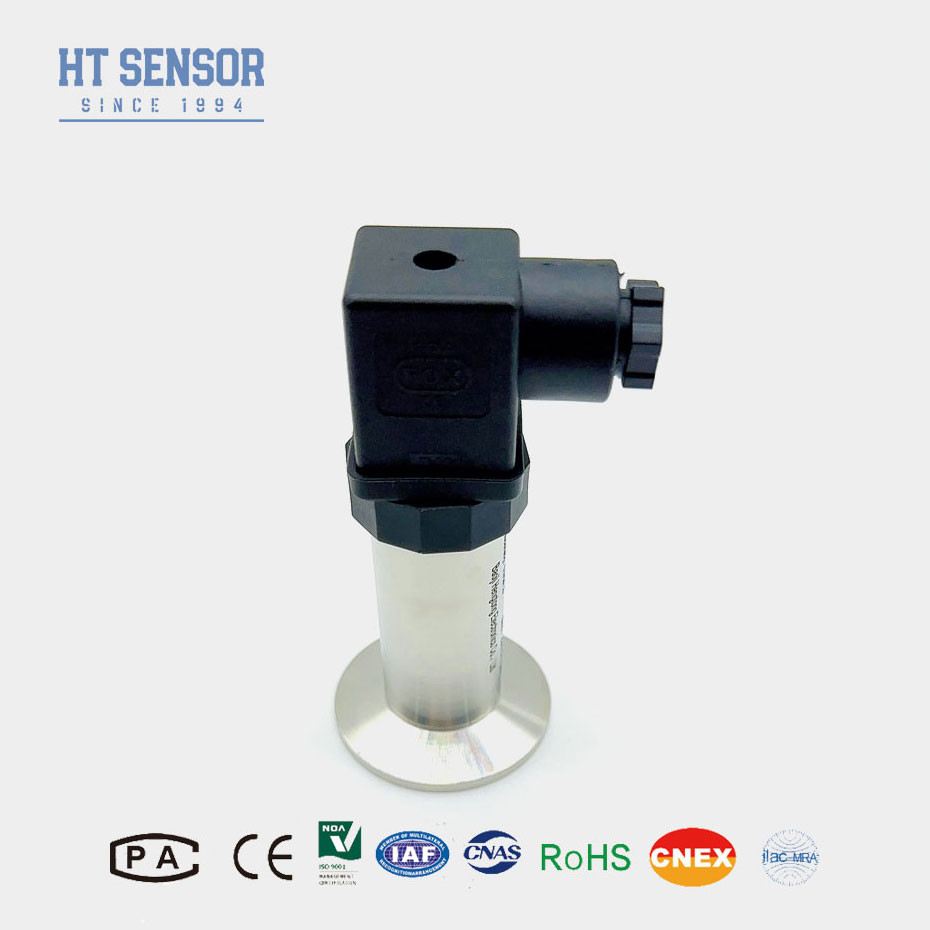

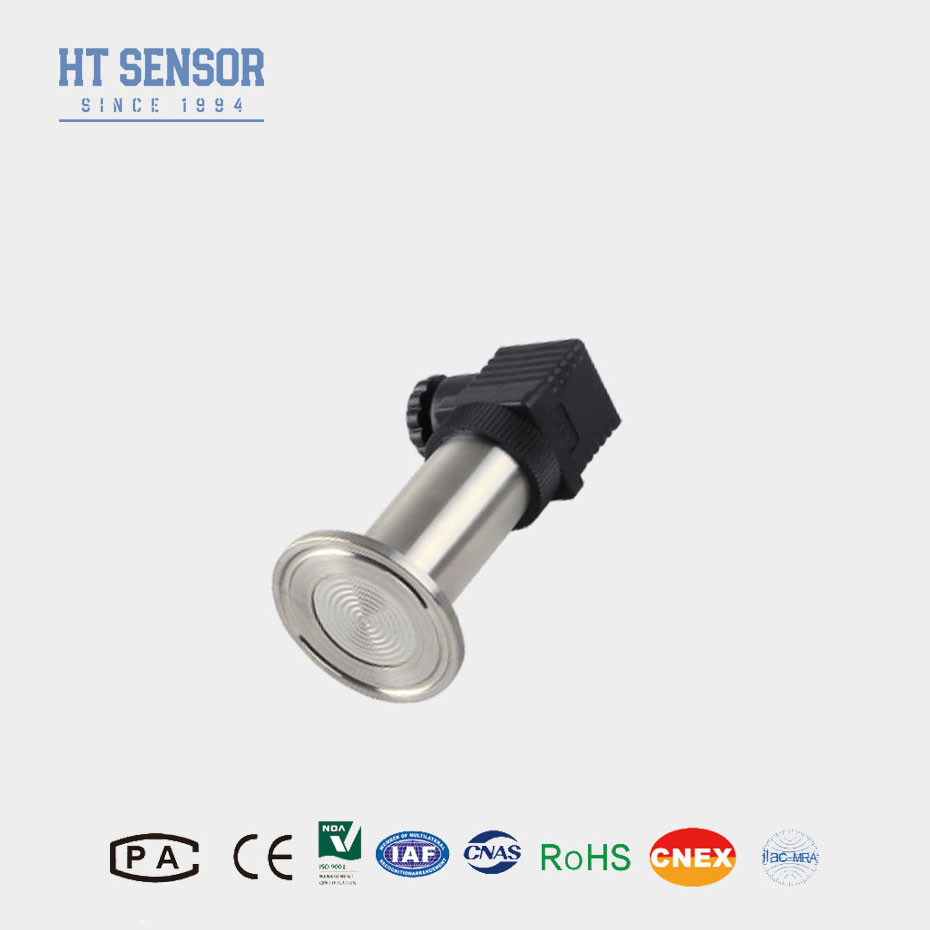

導入について 圧力トランスミッターセンサー
BP93420-IQ 圧力トランスミッターは,通常,センサーの散熱性能を向上させるために,散熱器を使用します.散熱器はセンサーと密接に接触しています.センサーによって生成される熱は,熱伝導物質を通って熱シンクに迅速に伝わります.センサーの作業温度を信頼性の高い範囲内にとどめるため
申請:
性能パラメータ:
| 測定範囲 | 0~35Kpa...~3.5MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | -20~70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクス db IIC T6 Gb |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.55kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3 ワイヤー |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4 ワイヤー |
順序 ガイド:
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | IC | 高温圧力トランスミッター | |||||
| IQ/IQT | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
