M12 接続 オーム シリコン デジタル 圧力センサー 316L ステンレス スチール 圧力 送信機
Product Details
| モデルNO: | BP156 | オーダーメイド: | オーダーメイド |
|---|---|---|---|
| 保護基準: | IP65 | 補償の温度: | -10~70℃ |
| ハウジング素材: | 316L | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | 仕様: | 分散型シリコン圧力センサー |
| 原産地: | バオジ,中国 | HSコード: | 9026209090 |
| 供給の能力: | 2000PCS/月 | 構造型: | 溶接した |
| 測定中間: | 液体かガス | 精度度: | 00.25%,0.5% |
| 圧力範囲: | 0kpa~10kpa...20MPa | ||
| ハイライト |
オム シリコン圧力センサー,M12 シリコン圧力センサー,316Lステンレス鋼 シリコン圧力センサー |
||
Product Description

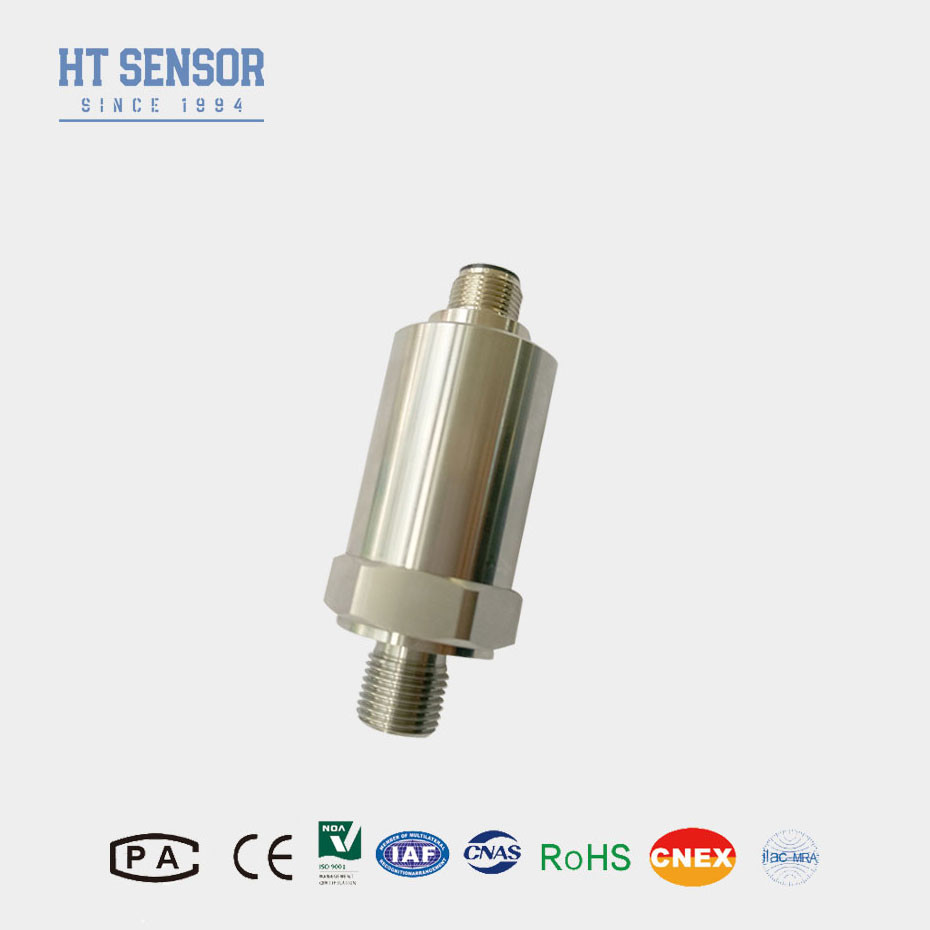

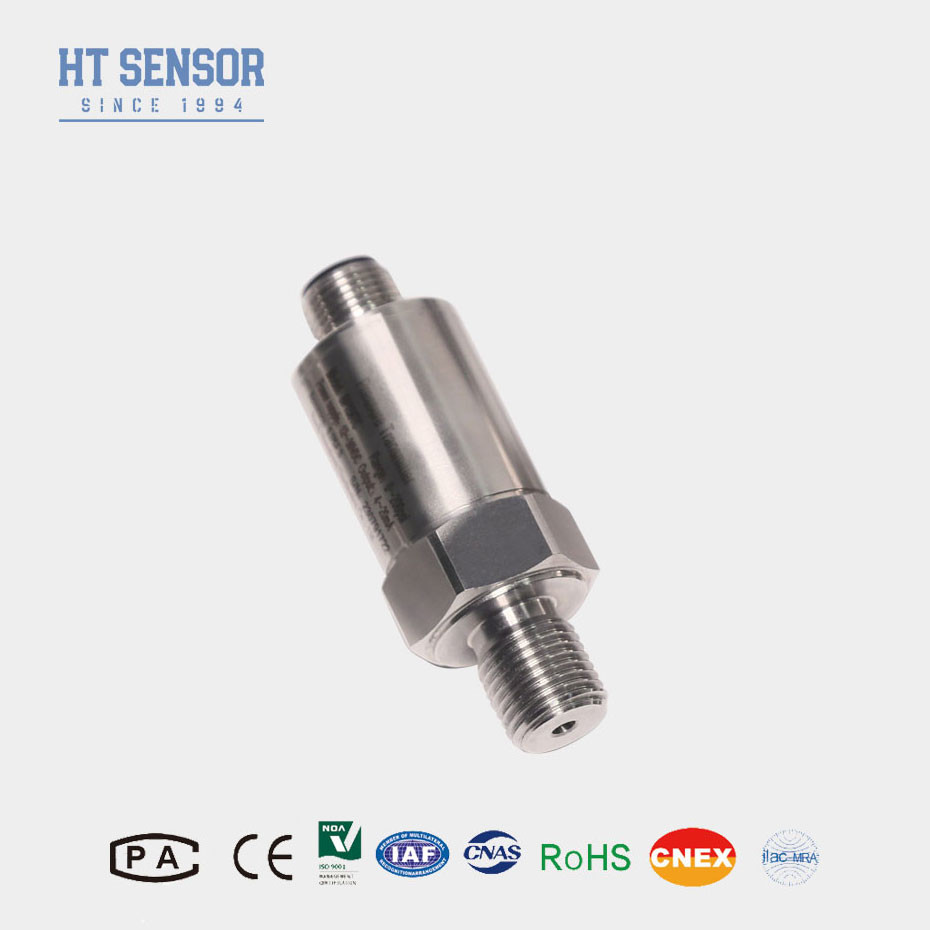

BP156 ステンレス鋼OEM デジタルシリコン圧力センサー
BP156 シリコン圧力センサー
シリコン圧力センサーの導入:
BP156 シリコン圧力センサーは,信号測定要素としてHTシリーズシリコン耐圧隔離膜油で満たされたコアを使用しています.シグナル処理回路は,ステンレス鋼のハウジングの中に位置しています標準出力信号に変換します. 製品には,厳格なテストと部品,半成品,安定した信頼性の高い性能を保証するために.
超負荷耐性,強烈な衝撃耐性,優れた線性,高い長期安定性,広い補償温度範囲,コンパクトな構造,良好な信頼性簡単にインストール振動耐性があり サイクル疲労寿命は1000万サイクルです
このシリーズの製品は,顧客が選択するための様々なマウントスレッドと電気接続を提供しています.それは異なるフィールドエリアに対応します.
製品の特徴:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2ステンレス鋼構造 IP65 保護基準
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
応用:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
性能パラメータ:
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
選択の例:
注文のヒント:1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5フルーロゴムOリングの名付け作業温度範囲は -20oCから250oCです.製品の作業温度が -20oC以下である場合は,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.
| 注文ガイド: | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
