| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | BP9325 |
| 最小注文数量: | 1 |
| パッケージの詳細: | カートン |
| 支払条件: | T/T ウェスタンユニオン |
| 供給の能力: | 10000個/月 |
| モデル: | BP9325 | コアタイプ: | ピエゾレスシブシリコン圧力センサー |
|---|---|---|---|
| 媒体の両立性: | 空気,水,石油 | 補償時間: | 0~70°C |
| 商標: | HTセンサ | 圧力の種類: | 計量,絶対,密封圧 |
| ハウジング素材: | ステンレス鋼 | シグナル出力: | I2C |
| IP 評価: | IP65 | 接続しなさい: | G1/4 またはOEM |
| ハイライト: | ステンレス鋼産業用圧力センサーBP9325-I2C産業用圧力センサー,BP9325-I2C Industrial Pressure Sensor |
||

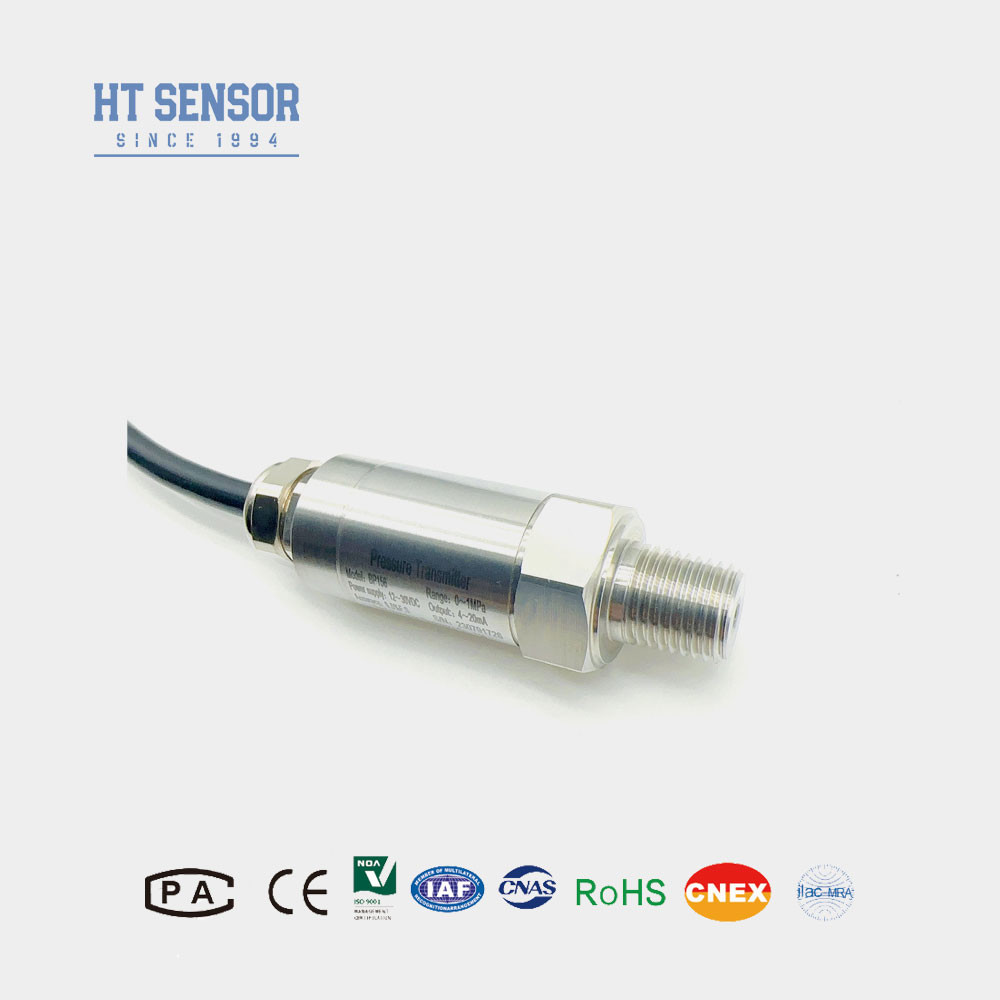

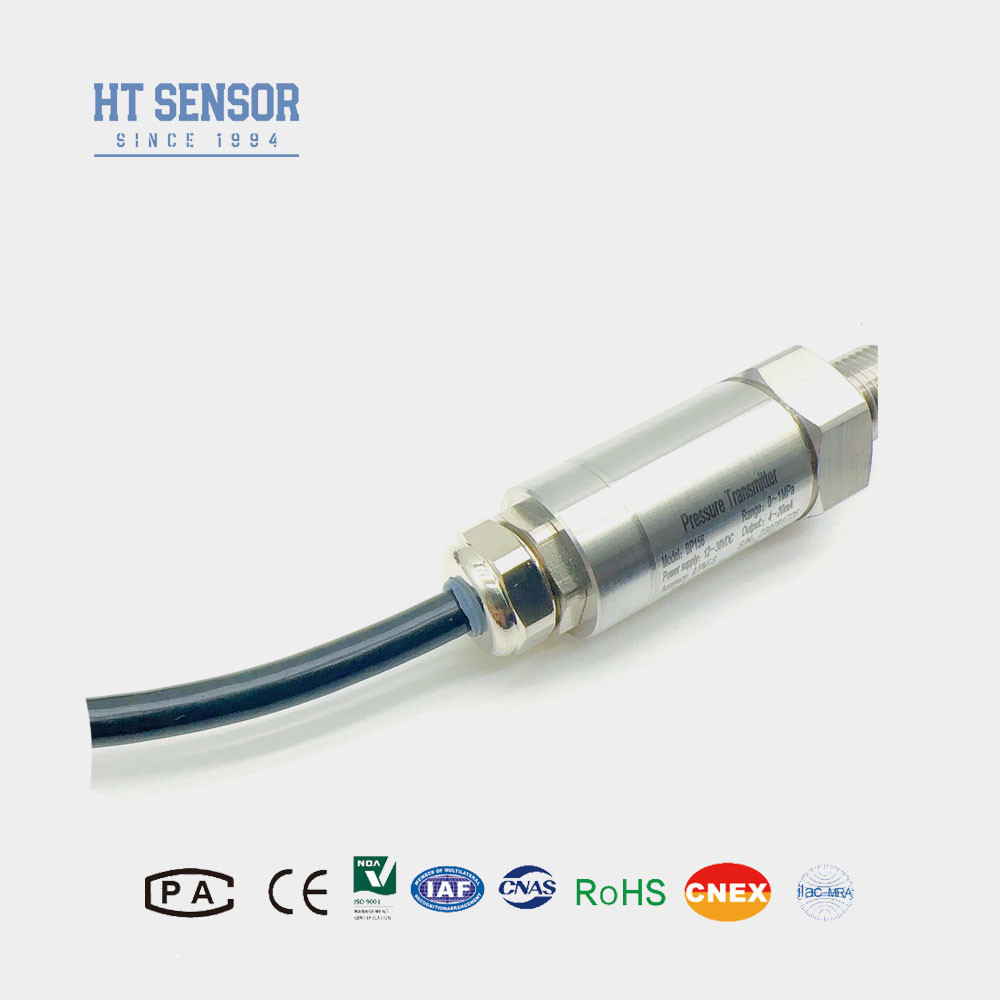

BP9325-I2C 耐久性のためにステンレス鋼の素材で工業用圧力センサー
BP9325-I2C シリコンピエゾレシシブ圧力センサー
製品 工業用圧力センサーの導入
BP9325-I2C圧力センサーは,自社開発したHTシリーズシリコンピエゾレシシブ隔離膜油で満たされたコアを信号測定要素として採用しています.信号処理回路は,ステンレス鋼のハウジングの内部に位置しています, センサー信号を標準IIC出力信号に変換します. 製品には,部品,半成品,および完成品の厳格なテストと老化スクリーニングが行われています.安定した信頼性の高いパフォーマンスを確保する.
産業用圧力センサーの製品特性
| BP9325-I2C工業圧力センサーの性能パラメータ | |
| 範囲 | -100kPa...0 35kPa...3.5MPa...100MPa |
| 圧力の種類 | 測定圧,絶対圧 |
| 電源 | 3.0V ∙ 3.6V DC |
| 出力信号 | デジタル I2C (圧力,温度) |
| 過負荷 | ≤ 定数範囲の1.5倍 |
| 精度 @ 25°C | ±0.25% (典型), ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02% F.S (典型),0.05% F.S (最大) |
| 長期的安定性 | ±0.1% F.S/年 (典型), ±0.2% F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| 全尺度温度変動 | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | -20~70°C (≤10MPa,調整可能) |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 連続電流 | < 3mA DC |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 50MΩ @50V DC |
| 保護度 | IP65 |
| Oリング | フローラゴム |
| 体重 | ~0.4kg |
通信プロトコル
BP-I2Cは,外部デバイスとの通信のためにI2Cバスプロトコルを使用する.すべてのデータ通信はMSBから開始され,デフォルトの7ビットI2Cデバイスアドレスは0x78である.BP-IIC は I2C スレーブ デバイスとして動作します, マスターデバイスは次のコマンド形式を使用して通信できます::
BP-I2Cがデジタル出力 (I2C 0xACコマンドを使用) に設定された場合,B[23:0]はそれぞれ3バイトで出力されます.ユーザーは以下の式を使用して簡単にパーセントに変換できます:
0xAC I2C コマンドを使用して,5バイトの校正データを読み出すとき,温度情報は16バイトの最後の2バイトによって提供されます.ユーザは,次の式を使用して,T値を実際の温度に簡単に変換できます.:
注: ブリッジデフォルトは10%~90%で,センサーブリッジゼロポイントは10%,フルポイントは90%です. センサーデフォルトは温度値を出力しません.温度出力はカスタマイズする必要があります.
