HTシリーズ BP170 圧力伝達センサー 水と油の測定範囲
Product Details
| モデルNO: | BP170 | オーダーメイド: | OEMとODM |
|---|---|---|---|
| 放り出せ: | 4〜20mA/0.5〜4.5VDC | ハウジング素材: | 316LS.S.または304S.S. |
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 仕様: | シリコン圧力センサー |
| 商標: | HTセンサ | 原産地: | 中国 |
| タイプ: | シリコン圧力トランスミッターセンサー | 圧力範囲: | 0kPa~10kPa...40MPa |
| ハイライト |
HTシリーズ BP170 圧力トランスミッターセンサー,水 BP170 圧力伝達センサー,油 BP170 圧力伝達センサー |
||
Product Description
HTシリーズ BP170 圧力伝達センサー 水と油の測定

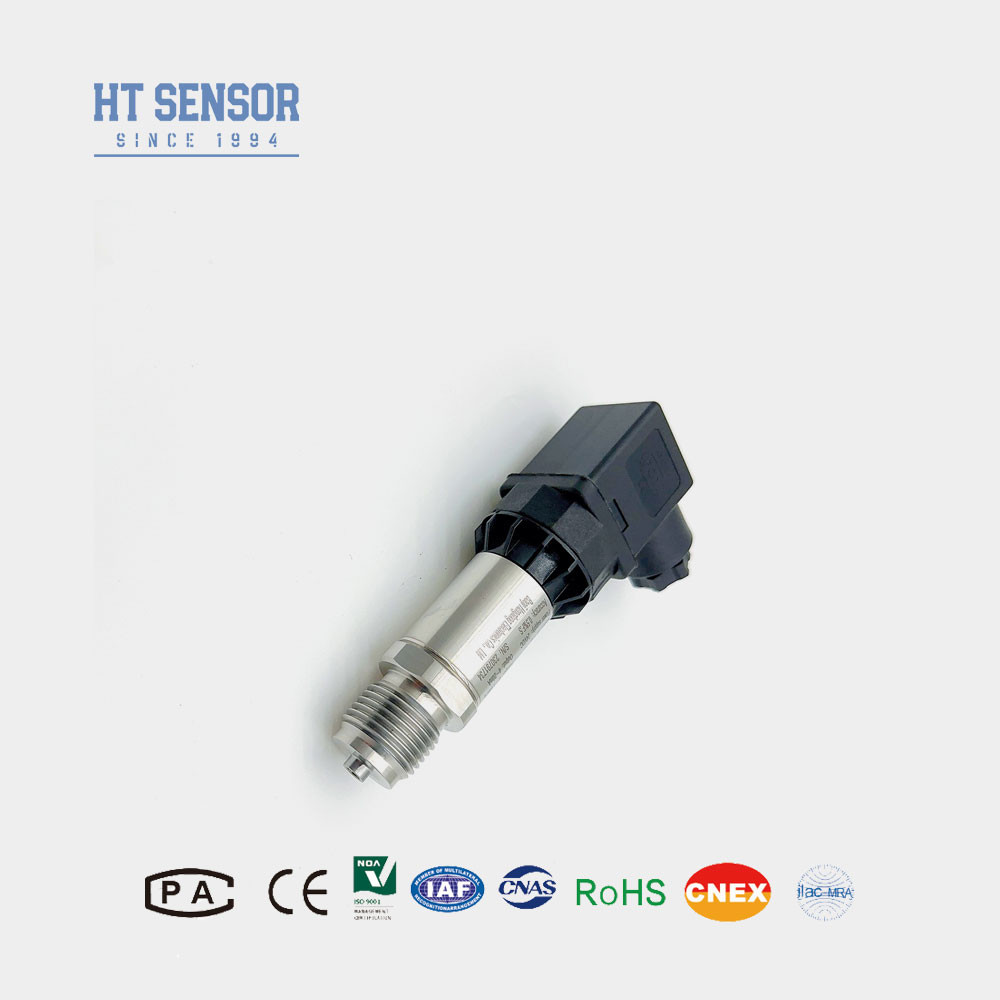

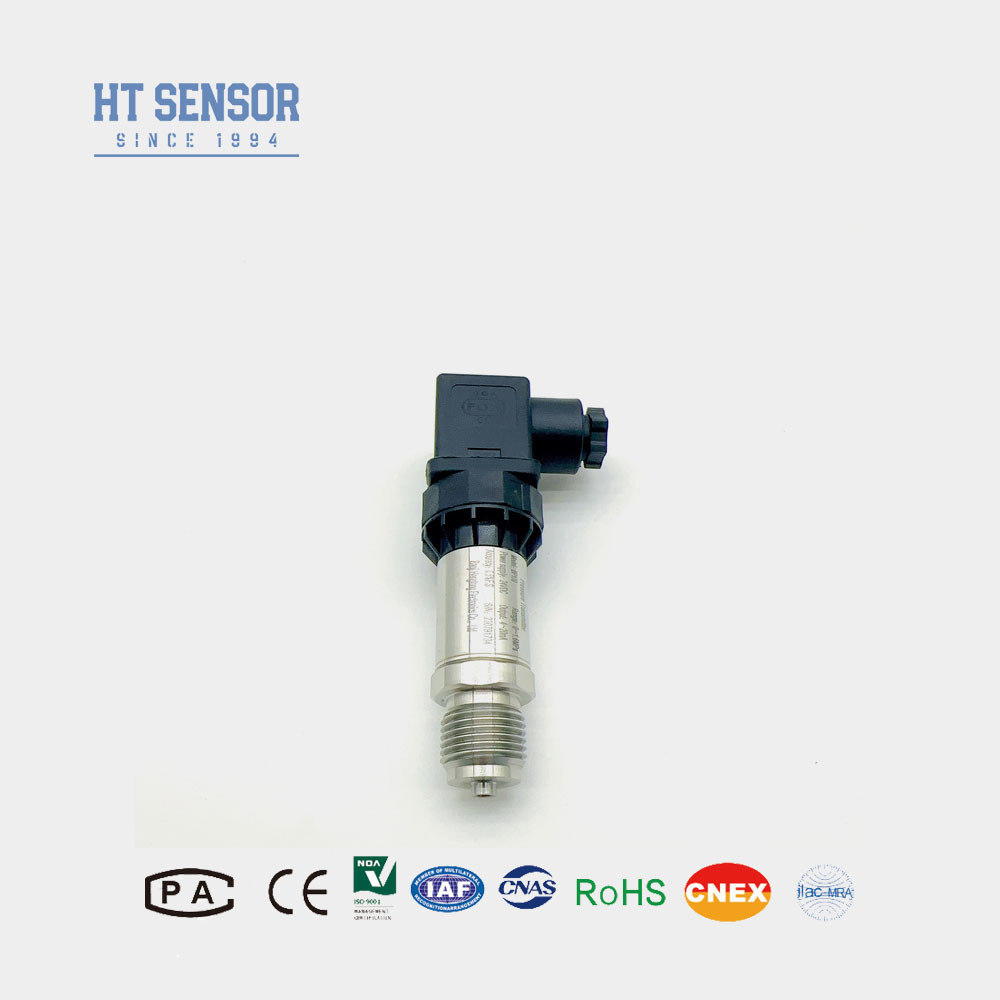

BP170 圧力トランスミッター
圧力伝達センサーの導入:
BP170圧力トランスミッターセンサーは,信号測定要素としてHTシリーズシリコン断熱油で満たされたセンサーコアを採用している.カスタムヘルスマン (DIN) コネクタ.工業用で最もよく使われるセンサーです工業自動化環境の様々な分野で広く使用されています. 水と水力発電,鉄道輸送,スマートビル,生産自動化,航空宇宙,軍人石油化学,石油井戸,電力,船舶,機械工具,パイプライン,その他の産業
圧力伝達センサーの製品特性:
- 1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
- 2コンパクトで軽量デザイン
- 3高精度で,すべてのステンレス鋼構造
- 4.調整可能なゼロとフルスケール
圧力伝達センサーの用途:
- 1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
- 2海洋産業や航空産業で使用される
- 3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
- 4液体および気力制御システムで使用される
| 圧力トランスミッターセンサーの性能パラメータ | |
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクサ IIC T6 Ga |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.25kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 選択 圧力伝達センサーの例 |
| 注文のヒント |
1製品を選択する際には,試験基質が製品の接触部位と互換性があることを確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地状態にあることを確認することが推奨されます..
4. デフォルトではケーブルはありません. 必要に応じて3つの材料が利用できます. 指定されていない場合は,ポリエチレンケーブル材料を選択できます. 別のケーブル材料が必要な場合は,注文書に記載してください..
5強い振動,瞬間的な衝撃,強い電磁気または無線周波数干渉などの特別な要件の場合,私たちに通知し,注文に記載してください.
| 圧力トランスミッターセンサーの注文ガイド | |||||||||
| BP170X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
