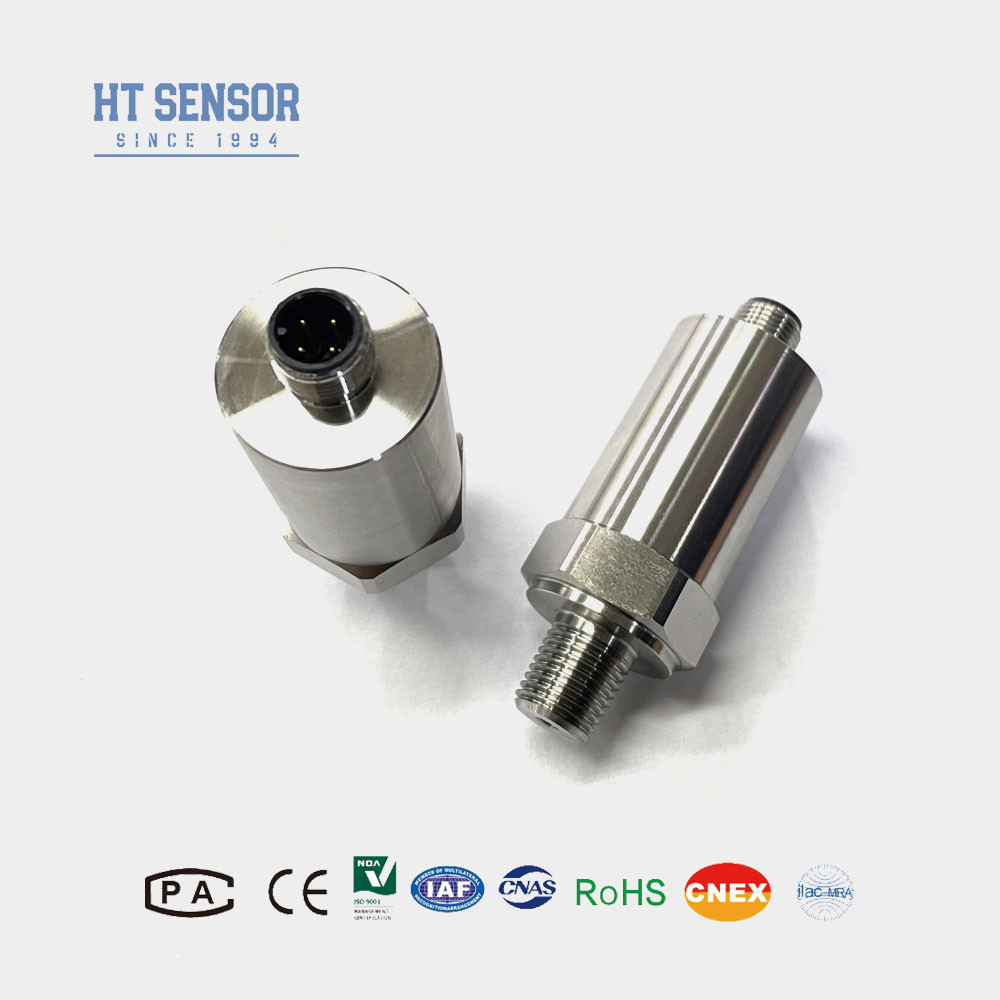

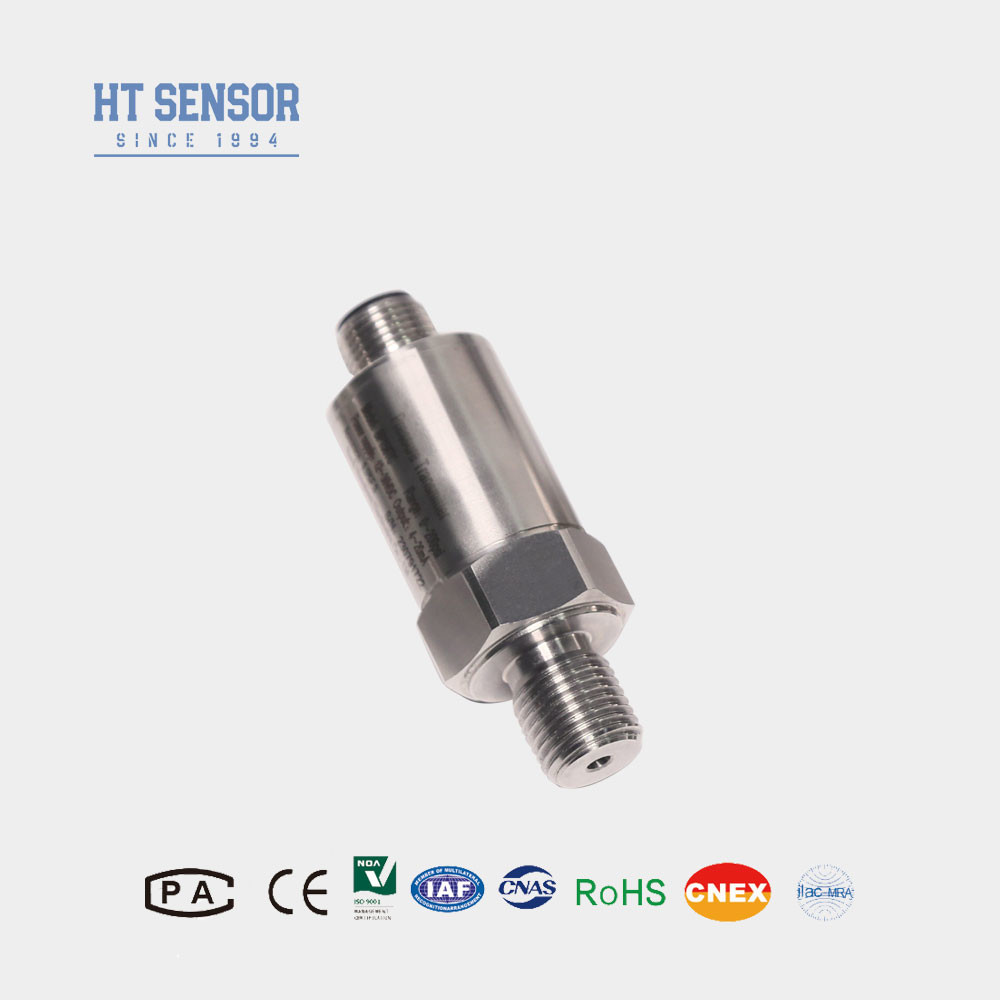

BP156-M 小型圧力伝達センサー
Product Details
| モデルNO: | BP156-M | ハウジング素材: | 304S.S |
|---|---|---|---|
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 商標: | HTセンサ |
| 構造型: | 分散型シリコン圧力センサー | 測定中間: | 液体と空気 |
| 圧力範囲: | 0kpa~10kpa...20MPa | IP 評価: | IP65 |
| カスタマイズ: | OEMとODM | コネクタ: | M12 |
| ハイライト |
BP156-M ミニチュア圧力伝達センサー,航空用ミニチュア圧力伝送センサー,海洋小型圧力伝達センサー |
||
Product Description
BP156-M 小型圧力伝達センサー
BP156-M 圧力トランスミッターセンサー
ミニプレッシャートランスミッターセンサーの導入:
BP156-M ミニチュア圧力トランスミッターセンサー 自動試験後,断固としたステンレス鋼弁をシグナル検出要素として使った,ピエゾレシスティブ圧力センサーを使用するレーザー微調整補償センサー信号を標準出力信号に変換するためにステンレス鋼のホイスを使用します 送信機は安定し信頼性があり,柔軟性が優れています敏感性と多様性石油,化学工業,メタルルギー,発電所,水文学,および圧力測定および制御の他の産業で広く使用されています.
製品の特徴ミニ圧力伝達センサー:
1温度範囲: -20〜85°C
2-40~125°C 幅広い動作温度範囲
3高性能圧力センサー
4. 4~20mA/0.5~4.5V/1~5V/0~5Vの出力があります.
5サイズが小さく,サイズがカスタマイズできます.
6M12コネクタ
7. OEM,ODM,カスタマイズサービス利用可能;
申請ミニ圧力伝達センサー:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
| 性能パラメータ ミニ圧力伝達センサー: | |
|---|---|
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクサ IIC T6 Ga |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 選択した例 |
| 注文のヒント |
1製品を選択する際には,試験対象の媒体が製品の接触部分と互換性があることを確認してください.
2. 注文をする際には,爆発防止製品にはデジタルディスプレイが含まれていないことに注意してください.
3製品の信頼性の高い動作を保証するために,現場に雷保護装置を設置し,製品と電源が信頼性のある方法で接地されていることを確認してください.
4. ケーブル デフォルトでケーブルなし. 必要に応じて3つの材料が利用できます. 特別な指示がない場合は,ポリエチレンケーブル材料を使用できます. 異なるケーブル材料が必要な場合は,注文書に記載してください..
5強い振動,瞬時の衝撃力,強い電磁気またはRF干渉などの特別な要件の場合,私たちに通知し,注文に記載してください.
| 注文ガイドミニ圧力伝達センサー | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
