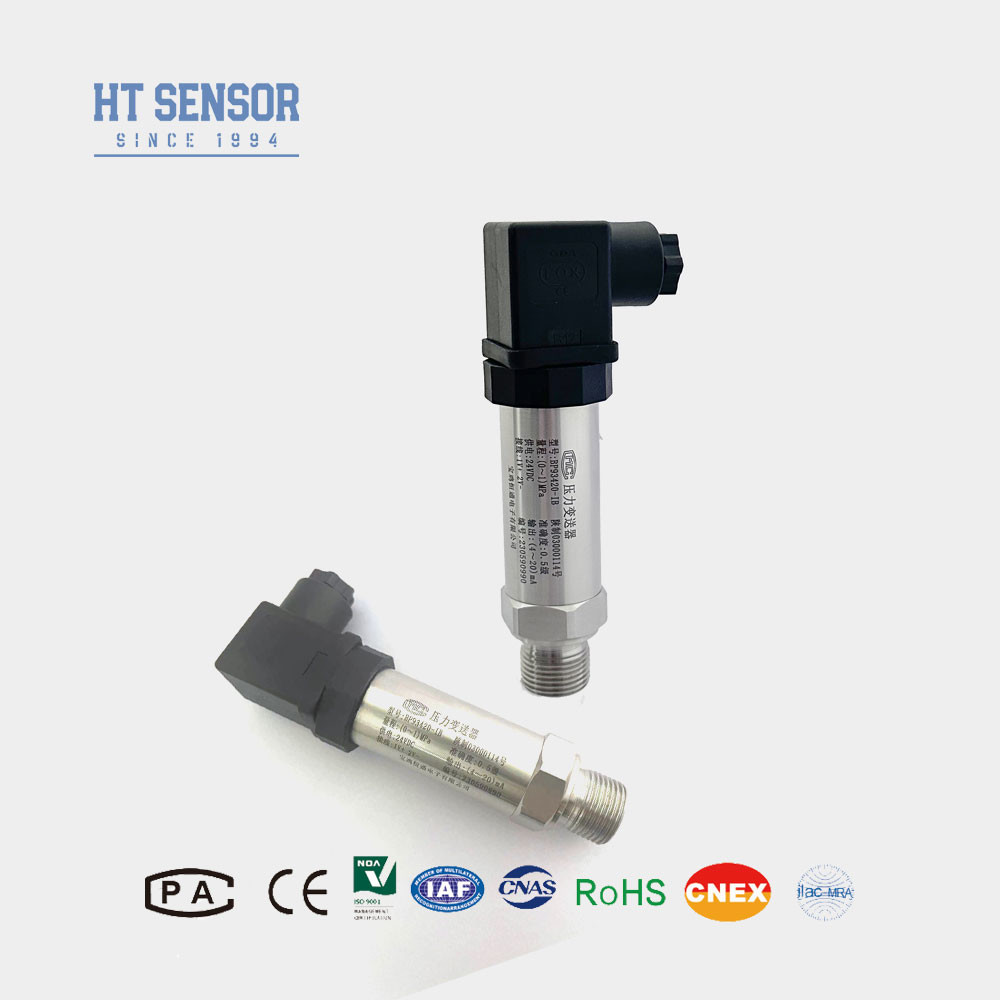

高精度 BP93420IB 圧力トランスミッターセンサー
Product Details
| モデルNO: | BP93420-IB | パワー: | 5VDC /24VDC |
|---|---|---|---|
| 保護基準: | IP65 | 長期 安定性: | +-0.15%F.S/年 (タイプ) |
| ハウジング素材: | 316L.または304SS | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 商標: | HTセンサ | 測定中間: | 空気,水油 |
| 精度度: | 00.5% 0.25% | 圧力範囲: | -100kpa~0a...100MPa |
| ハイライト |
高精度圧力トランスミッターセンサー,大型DIN圧力トランスミッターセンサー,0.25% 典型的な精度 圧力伝送センサー |
||
Product Description

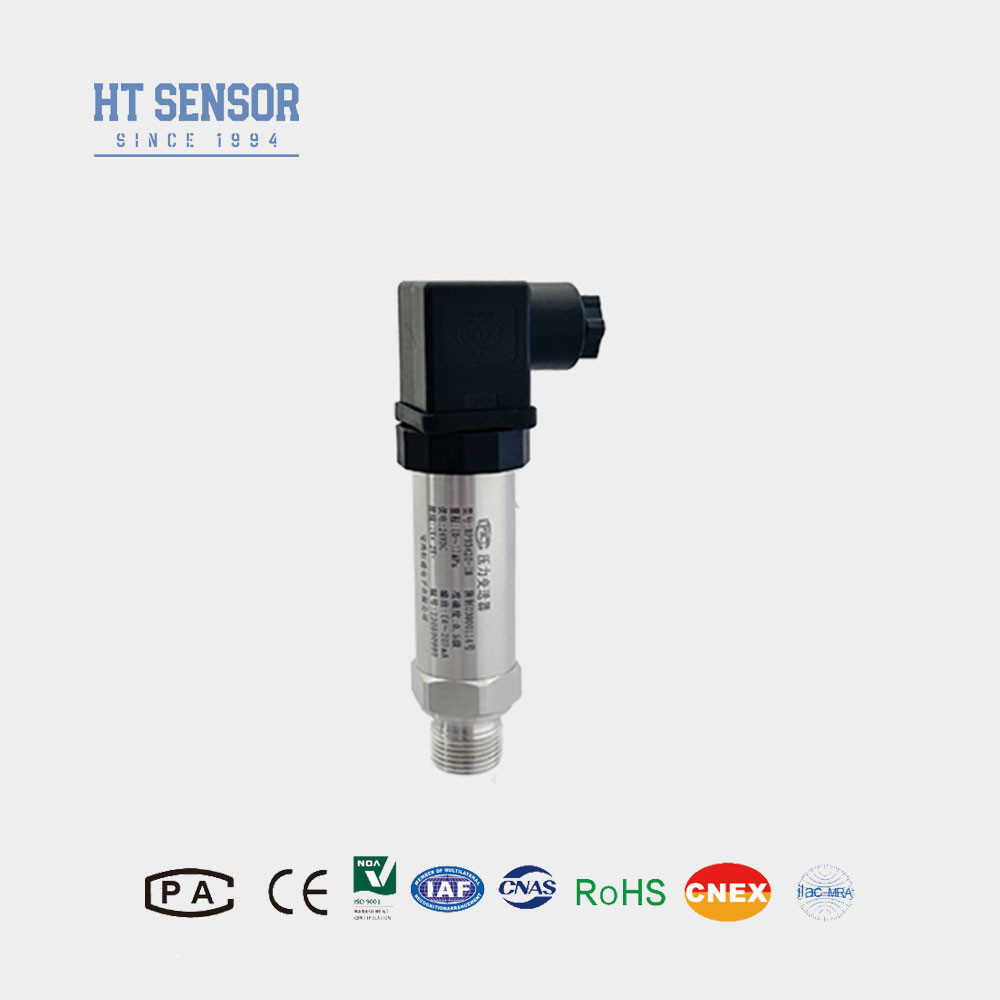

高精度 BP93420IB 圧力トランスミッターセンサー
BP93420IB 圧力伝達センサー
圧力伝達センサーの導入:
BP93420IB 圧力トランスミッターセンサーは,HTシリーズ分散型シリコン分離油コアを主要な信号測定要素として組み込みています.これらの分散型シリコン圧力センサーは 重要なプロセスで正確な一貫した測定を提供するために 特別に設計されています特殊な精度と安定性により,この分散型シリコン圧力センサーは,幅広い産業用アプリケーションに適しています.信頼性の高い性能を提供し,最適なプロセス制御を保証する.
| 圧力トランスミッターセンサーの性能パラメータ | |
| 測定範囲 | -100kPa...0kPa ~ 10kPa...100MPa オーケー |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/Year (典型) ±0.2%F.S/Year (最大) |
| ゼロ点温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.15kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
製品の特徴圧力伝達センサー:
- 圧力トランスミッタには,幅広い測定範囲,耐久性のあるステンレス鋼構造,さまざまな圧力インターフェースオプションがあり,さまざまなアプリケーションニーズに対応します.
- コンパクトで軽量な設計により,スペースが限られた環境に簡単にインストールおよび統合できます.
- 高精度でステンレス鋼の構造で,この圧力トランスミッターは正確で信頼性の高い圧力測定を保証します.
- さらに,LEDまたはLCDディスプレイヘッドを追加するオプションも提供されており,現場での圧力のモニタリングと表示が便利です.
申請圧力伝達センサー:
- この圧力伝達器は,耐久性と信頼性を高めるために316Lステンレス鋼材を使用し,腐食性のないガスと液体を正確に測定するために特別に設計されています.
- 海洋産業や航空産業では 幅広く適用されており 安全性と性能に 精度の高い圧力測定が不可欠です
- この圧力トランスミッタは,海洋や航空だけでなく,石油,化学,金属工学,発電,水文学を含む様々な産業現場プロセスでも広く使用されています.
- 効率的なシステム操作のために正確な圧力センサーを提供するために,水力および空気制御システムでも一般的に使用されています.
| 圧力伝達センサーの注文点 |
1製品を選択する際には,試験基質が製品の接触部分と互換性があることを確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3トランスデューサーのLCDまたはLEDディスプレイヘッドを注文する場合,送信機の電力は20VDC未満でなければなりません.
4製品の信頼性の高い動作を確保するために,ユーザは現場に雷保護装置を設置し,製品と電源が信頼性のある接地状態にあることを確認することが推奨されます..
5フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型密封リングを選択してください.
6標準的なケーブル長さは1.5mで,3種類の材料から選択できます.特別な指示がない場合は,ケーブルやポリエチレンケーブル材料を使用することはできません.異なるケーブル材料が必要な場合は注文書に記載してください
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉,その他の特殊要件の場合,当社に通知し,注文に記載してください.
| 圧力トランスミッターセンサーの注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -0だった1. . .0~001...100MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
