| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | BP93420-III |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP93420-III | パワー: | 12-36Vdc |
|---|---|---|---|
| 生産量: | HART または RS485 を搭載した 4-20mA 缶 | 体重: | ~0.8kg |
| 圧力の種類: | 計量,絶対圧,密封圧 | 原産地: | バオジ,中国 |
| HSコード: | 9026201090 | 構造型: | 圧力送信機 |
| 測定中間: | 液体,ガス,飲料用粘着剤など | 精度度: | 0.5%F.S. 0.25%F.S. |
| 圧力範囲: | -100kpa...0kpa ~10kpa...60MPa 試聴する | ||
| ハイライト: | パネウマティック圧力センサートランスミッター,液圧センサートランスミッター,工業用圧力センサー送信機 |
||

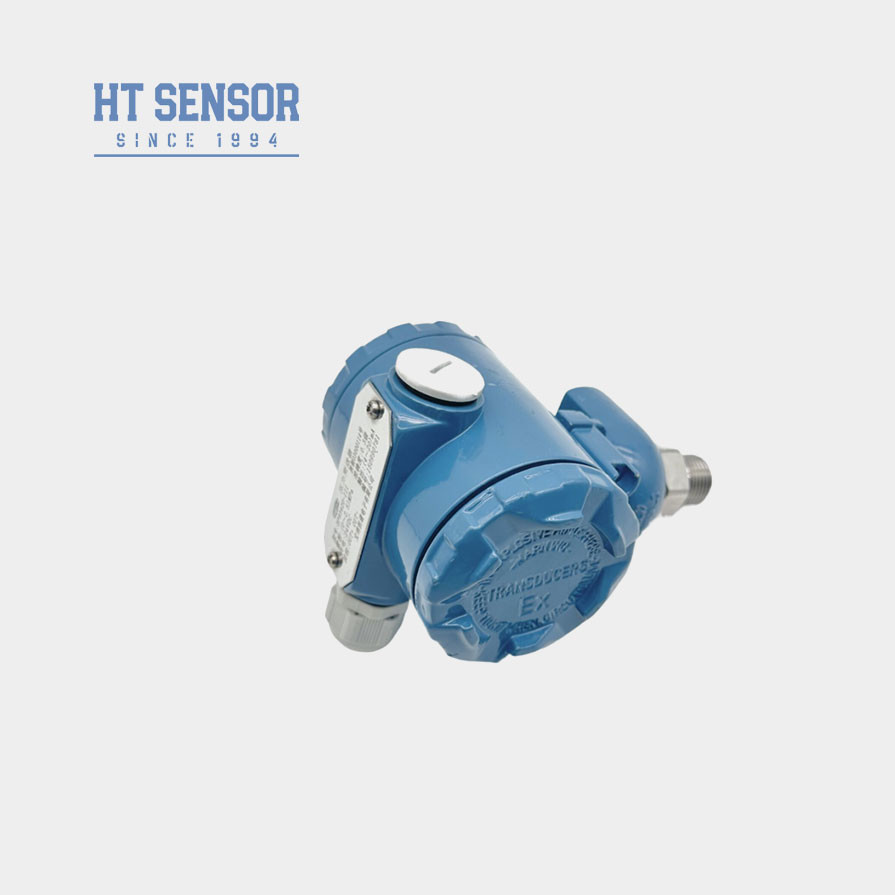

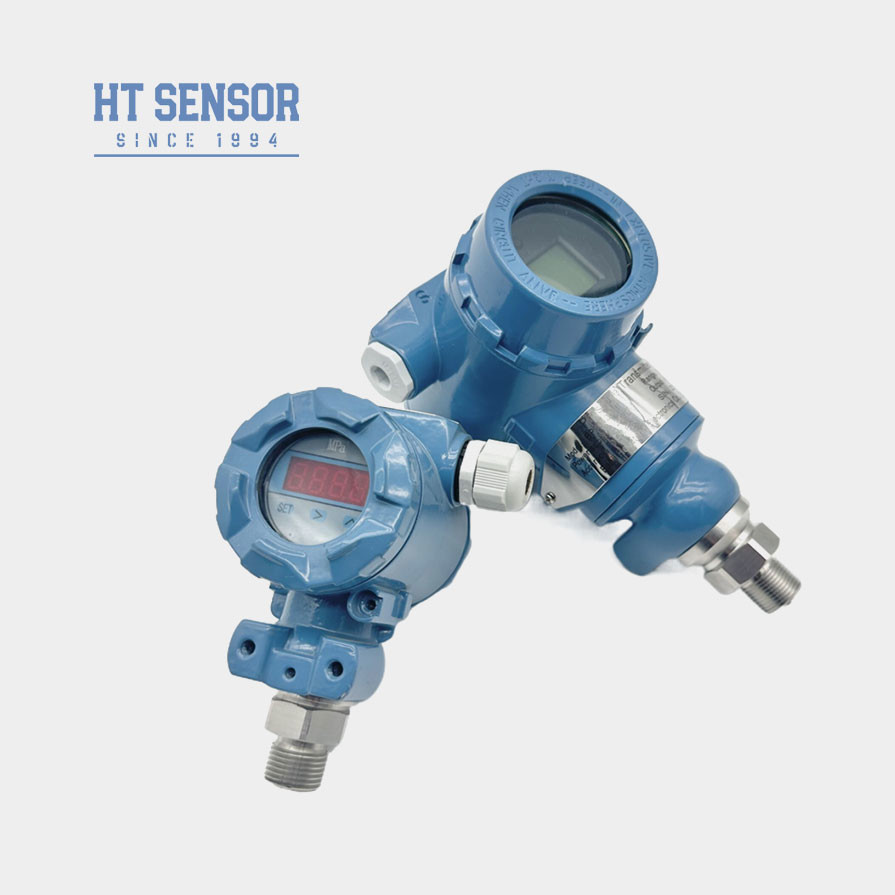

BP93420-III産業用圧力センサー
導入について産業用圧力センサー:
BP93420-III 工業用圧力センサートランスミッタは,圧力センサーモジュールとインテリジェント回路板で構成されています.スマートセンサー部品には,シリコン圧力センサー,測定用弁検知回路温度センサーと温度補償回路インテリジェント回路ボードは,マイクロコンピュータコントローラと,圧力の信号を電気信号に変換する周辺回路から構成されています液体,ガス,蒸気の圧力を測定するために使用されます.
製品の特徴について産業用圧力センサー:
1広範囲の測定範囲,多様な圧力インターフェース形式,IP65の保護レベル
2調整可能で表示可能な様々な出力信号形式.
3調整可能なゼロポイントとフルスケール
4高精度で高性能な分散シリコンを使用しますピエゾレシスティブ圧力センサー
申請について産業用圧力センサー:
1316Lステンレス鋼で腐食性のないガスと液体の圧力を測定するのに適しています.
2石油 化学 金属 電力 水文
3厳しい屋外産業環境における圧力測定と制御
4液体と気力制御システムで使用されます.
| 性能パラメータ産業用圧力センサー | |
| 測定範囲 | -100kPa...0kPa ~10kPa...100MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ≤±0.1%FS |
| ヒステレシス | ≤±0.1%FS |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | アルミ合金 |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクサ IIC T6 Ga |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~1.2kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4本のワイヤ |
| 注文のヒント |
1製品を選択する際には,試験基質が製品の接触部分と互換性があることを確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載したトランスミッターを注文する場合,トランスミターの電源は20VDC未満でなければなりません.
4製品の信頼性の高い動作を確保するために,現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認してください.
5フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型密封リングを選択してください.
6. ケーブルはデフォルトで含まれていません. サポートケーブルラインが必要な場合: 特別な指示がない場合は,ポリエチレンケーブル材料を使用できます. 異なるケーブル材料が必要な場合は,注文書に記載してください..
7強い振動,瞬時の衝撃力,強い電磁気またはRF干渉などの特別な要件の場合,私たちに通知し,注文に記載してください.
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ/IQT | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -100kPa...0kPa ~35kPa...3.5MPa オーバーパック | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
