10kpa 電気性能 差圧トランスミッターセンサー 空気試験

空気試験用差圧トランスミッターセンサーの電気性能

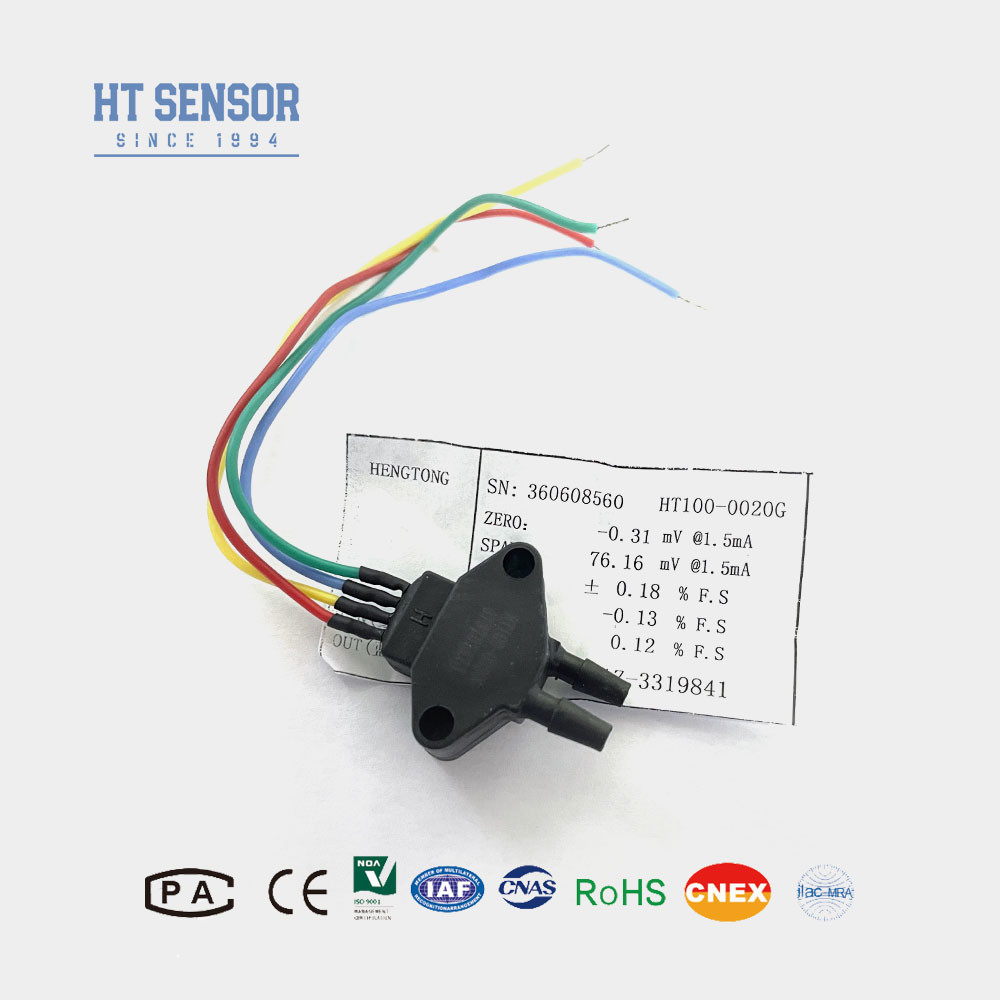

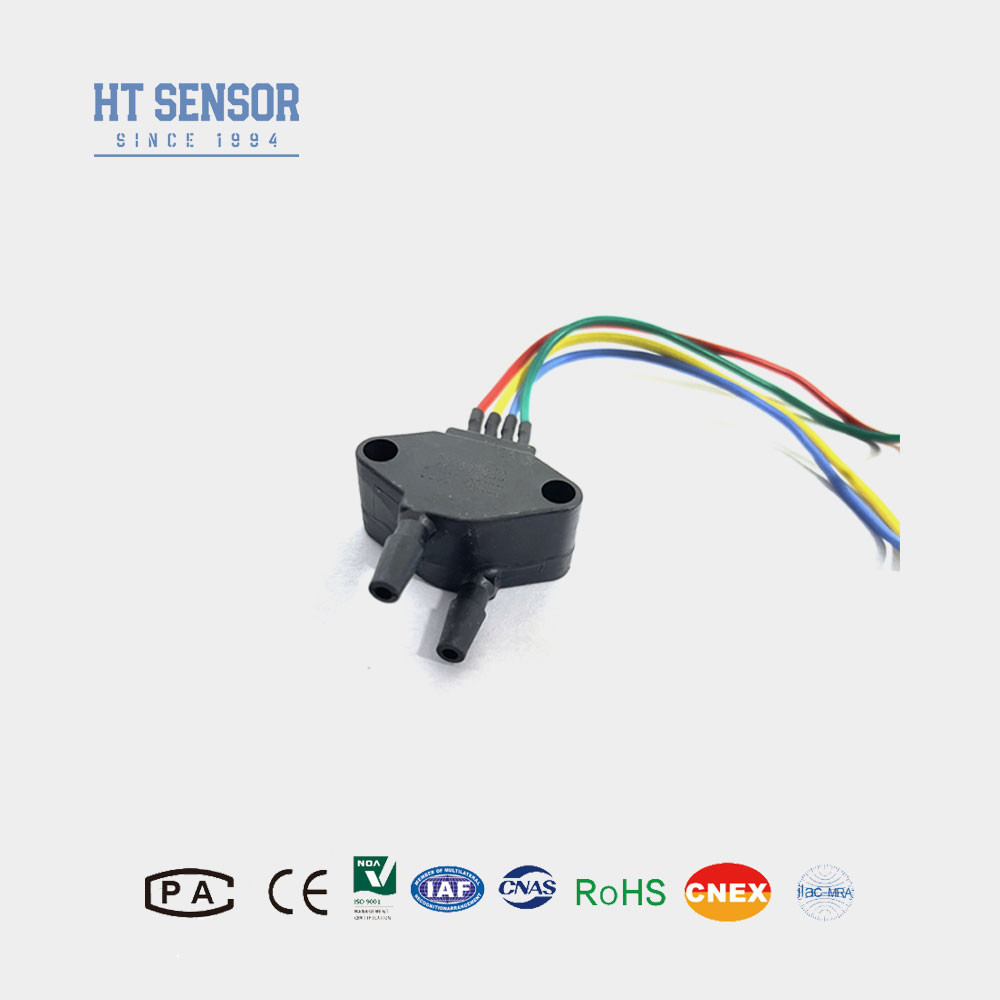

BP101 シリコンピエゾレシシブ圧力センサー

差圧伝達器の導入:

BP101 シリコンピエゾレシシブ差圧センサーは,高い安定性を持つ分散型シリコン要素の一種です.狭い範囲の差圧のために特別に設計されたコンパクトの差圧センサーです小型のガス圧力測定に顕著な効果を及ぼします. 優れた信頼性,繰り返し性と安定性で知られており,正確なガス圧力測定に理想的です.

差圧トランスミッターの製品特性:

• 広い測定範囲 0~10KPa~200kpa
• 高い信頼性と優れた安定性
• 航空宇宙の応用

差圧トランスミッターの用途:

• 乾燥した,腐食性のないガス圧力の測定
• パネウマティック制御システム
• 医療用バイオメディカルエンジニアリング
• HVAC (暖房,換気,エアコン) コントロール
• 航空関連目的の航空宇宙試験

差圧トランスミッターの電気性能:

• 電源: 5V DC
• 出力:0.5-4.5VDC

• 性能パラメータ
  測定範囲	0〜10KPa,0〜200KPa
  圧力の種類	差異 的 圧力
  静的圧力	定数範囲の2倍
  過負荷	指定範囲の ≤ 1.5 倍
  精度 @ 25°C	±0.5% (典型) ±1% (最大)
  ゼロ 温度 漂流	±2.5%F.S/°C (典型) ±3%F.S/°C (最大)
  スパン温度変動	±2.5%F.S/°C (典型) ±3%F.S/°C (最大)
  補償温度	0〜50°C
  動作温度	-20°C~80°C
  貯蔵温度	-40°C~100°C
  住宅用材料	プラスチック
  圧力接続	φ5 空気ノズルまたはカスタマイズ可能
  保護評価	IP65

差圧トランスミッターの注文点
1必要な気密度を達成するために,組み立て中にコアサイズと送信機ハウジングとの間にフィットに注意してください
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
