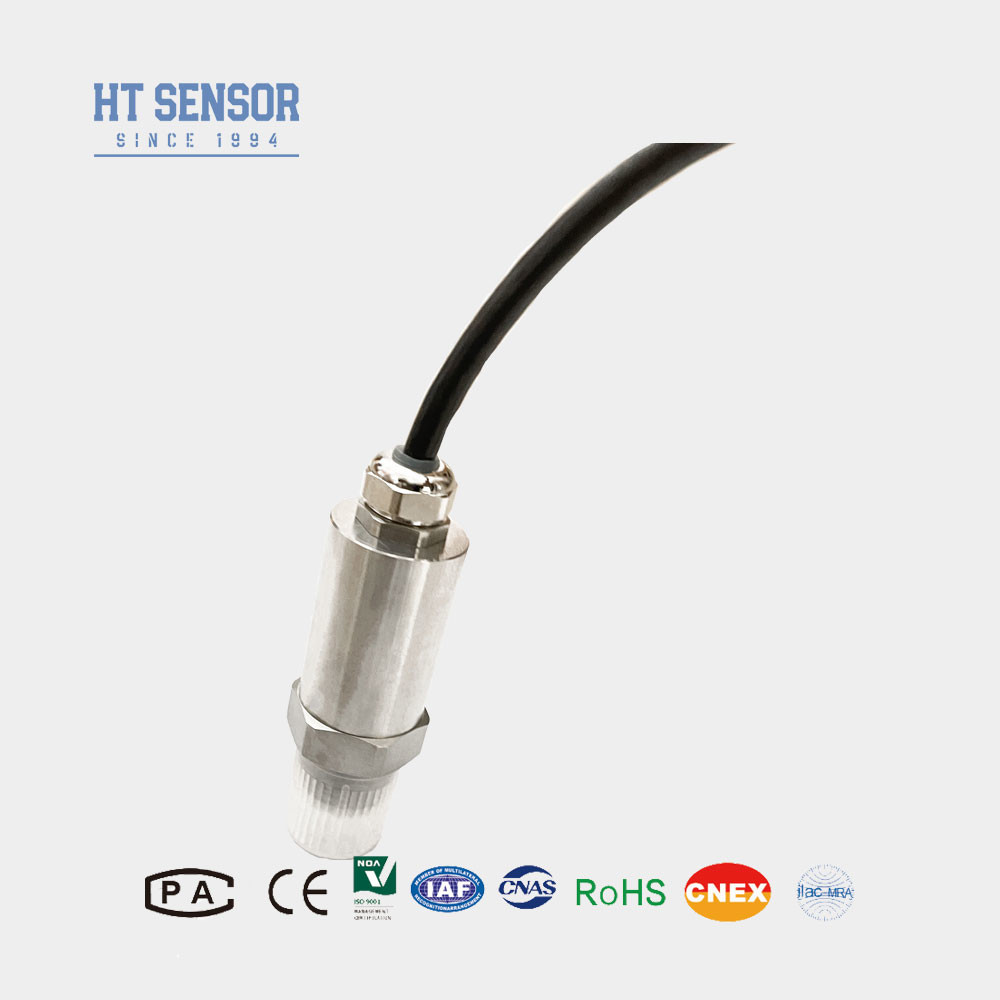

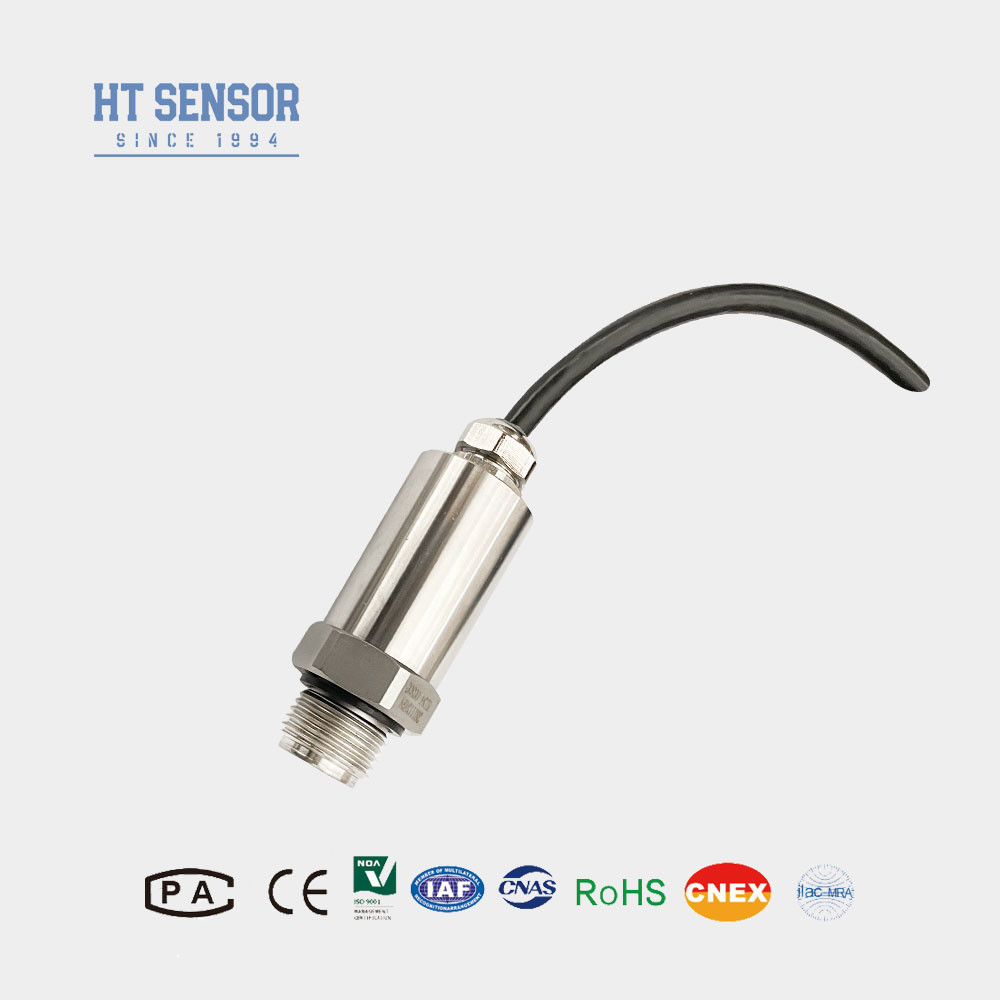

12-32VDC BPHT24-III 産業自動化制御システムトランスミッター用フラッシュ弁圧感センサー
Product Details
| モデルNO: | BPHT24-III | 範囲: | 0〜10kpa~35Mpa |
|---|---|---|---|
| パワー: | 12-32VDC | 出力: | 4-20mA /0-10VDC など |
| 接続する: | 糸:G1/2 1/2NPT またはM20*1.5 | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| タイプ: | 弁圧感センサー | 測定中間: | 液体,ガス,飲料用粘着剤など |
| ハイライト |
BPHT24-III フラッシュ 弁圧センサー,12-32VDC フラッシュ 弁圧センサー |
||
Product Description
BPHT24-III 産業自動制御システム用フラッシュ弁圧感センサー
BPHT24 圧力トランスミッター
圧感センサーの導入:
BPHT24 フラッシュ弁圧感センサートランスミッタは,工業自動化制御システムで一般的に使用されるセンサーです.標準的な電気信号に圧力の信号を変換することができますロープ式設計により,安装が非常に便利で,平面フィルム構造により安定した測定結果が得られます. さらに,このセンサーは高精度,高い信頼性,その他の特徴圧力測定の様々な用途で広く使用されています.
製品の特徴圧感センサーを搭載する:
1圧力インターフェースの様々なオプション
2衛生的な用途のために設計され,中程度のスケーリングを防ぐ
3高精度で完全にステンレス鋼構造
4掃除が簡単だ
申請圧感センサーを搭載する:
1. 316Lで腐食性のないガスと液体を測定するのに適しています.
2環境保護や化学産業に最適です
3海洋や航空産業で使用されます.
4医療,バイオ医薬品,食品衛生産業で使用するのに適しています.
| 性能パラメータ圧感センサーを搭載する | |
| 測定範囲 | 0~35Kpa...~20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.5kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4本のワイヤ |
| 図面 建設圧感センサーを搭載する | |
| サイズ | |
| 注文のヒント |
- 選択する前に,試験基質が製品の接触部分と互換性があることを確認してください.
- 爆発防止製品は,注文時にデジタルディスプレイヘッドが付いていないことに注意してください.
- LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,電源が20VDC未満でないことを確認します.
- 信頼性の高い動作のために,現場に雷保護装置を設置し,製品と電源の適切な接地を確保することが推奨されます.
- フッ素ゴムOリングの指定動作温度範囲は -20°Cから250°Cです.動作温度が -20°C以下であれば,EPDMOリングを選択してください.
- デフォルトのケーブル長さは1.5mで,3つのケーブル材料から選択できます.特別な指示がない場合は,ポリエチレンケーブル材料を使用します.異なるケーブル材料が必要な場合順序で 指定してください
- 強い振動,瞬時の衝撃力,または強い電磁気またはRF干渉などの特別な要件がある場合は,私たちに知らせて注文に記載してください.
| 注文ガイド圧感センサーを搭載する | ||||||||
| BPHT24 | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| 第9回 | プレッシャートランスミッタを表示 | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| T | 高温耐圧伝送機 | |||||||
| 測定範囲 | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
