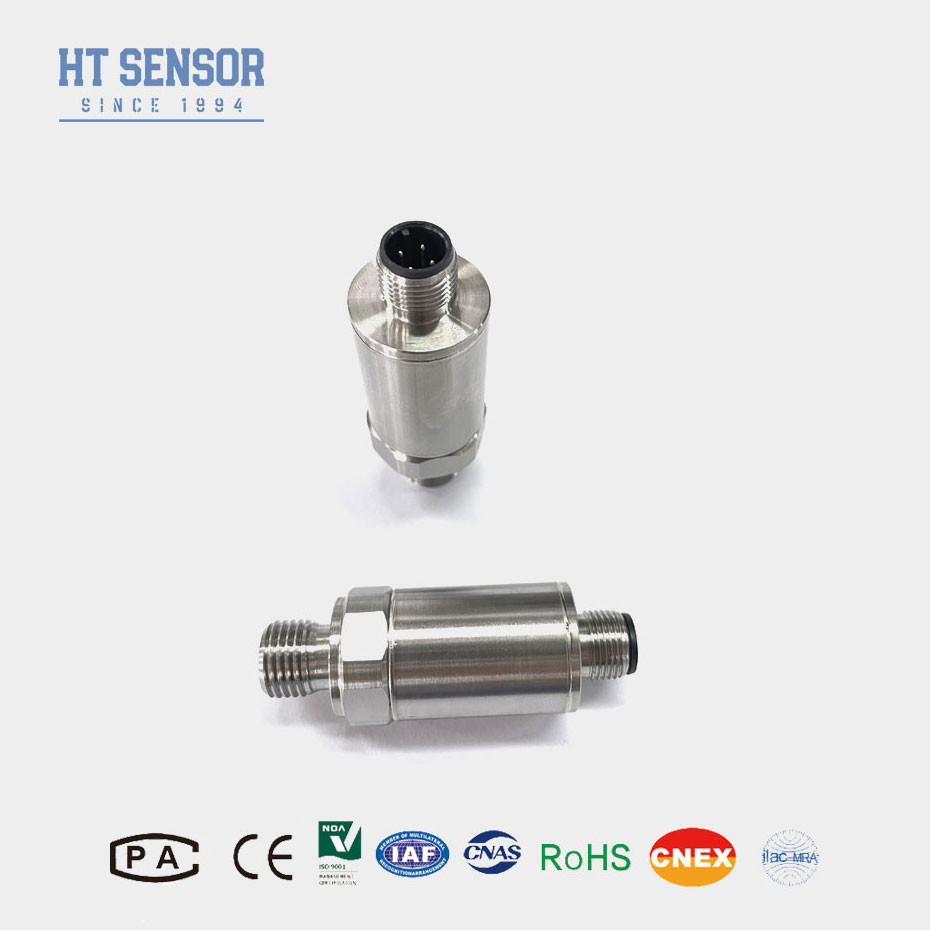

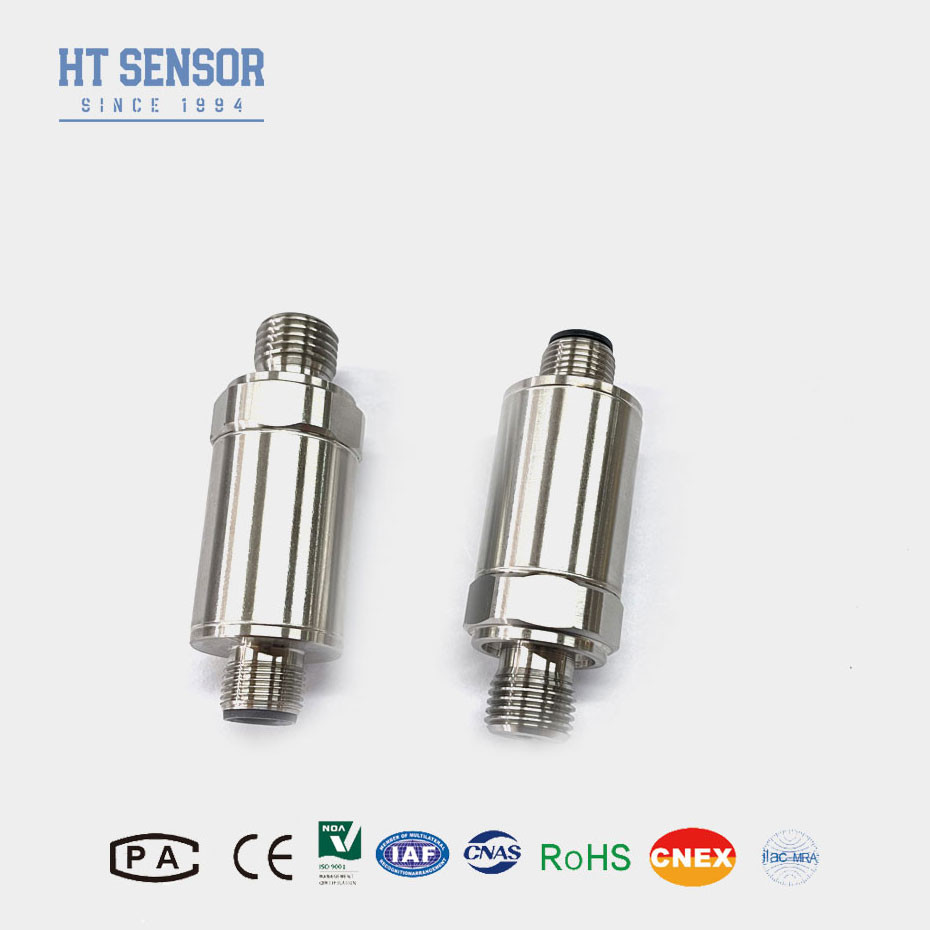

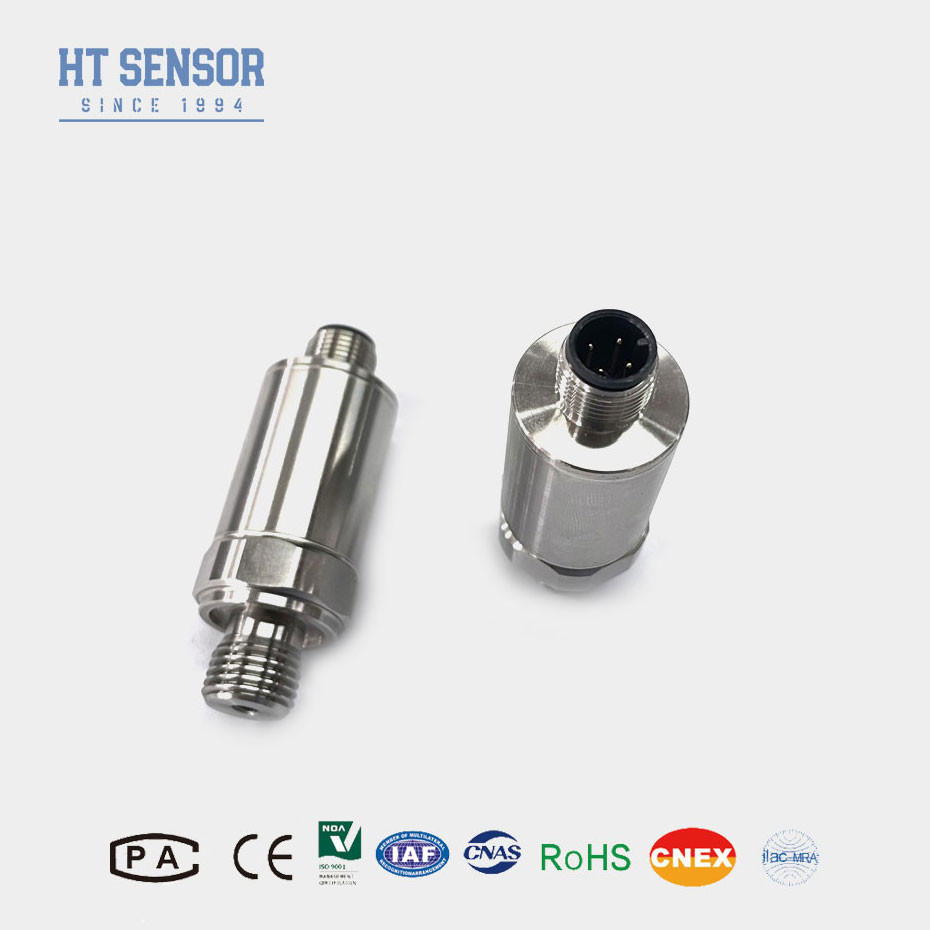

パーソナライズ可能なHENGTONG BP156 4-20MA 0-5V圧力センサー 産業用 防爆
製品詳細
| モデルNO: | BP156 | コネクタ: | M12*1 |
|---|---|---|---|
| 補償の温度: | -10~70℃ | ハウジング素材: | 316L |
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 輸送パッケージ: | 標準輸出用 箱付きの梱包 |
| 原産地: | バオジ,中国 | HSコード: | 9026201090 |
| 供給の能力: | 2000PCS/月 | 構造型: | Weled |
| 測定中間: | 液体かガス | 精度度: | 00.25%,0.5% |
| 圧力範囲: | 0kpa~10kpa...20MPa | IP 評価: | IP65 |
| カスタマイズ: | 利用可能 カスタマイズされた要求 | ||
| ハイライト |
工業用圧力センサー,爆発防止 調整可能な圧力センサー,4-20mA 圧力センサー |
||
製品説明
BP156 圧力トランスミッター
圧力伝達センサーの導入:
BP156圧力トランスミッターセンサーは,HTシリーズシリコン耐圧隔離膜の油で満たされたコアを信号測定要素として利用する.シグナル処理回路は,ステンレス鋼のハウジングの中に位置しています標準出力信号に変換します. 製品には,厳格なテストと部品,半成品,安定した信頼性の高い性能を保証するために.
緩いシリコン圧力トランスミッタは,シリコン弁の変形を測定して測定された圧力を間接的に測定し,それに対応する電気信号出力に変換する.軽量なので, 軽量圧力トランスミッタは,移動または一時的なアプリケーションに適しており,異なる場所に設置し使用するのが簡単です
製品の特徴:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2ステンレス鋼構造 IP65 保護基準
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
応用:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
|
性能パラメータ:
|
|
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
選択の例:
| 注文のヒント: |
1測定範囲: 必要な圧力測定範囲,すなわち測定すべき最小値と最大値を決定します.選択された分散型シリコン圧力トランスミッターの測定範囲が,アプリケーションの要件を満たしていることを確認する..
2出力信号の種類: アナログ信号 (4-20mAまたは0-10Vなど) またはデジタル信号 (RS485またはModbusなど) のような,望ましい出力信号の種類を決定します.あなたが選択する送信機の出力信号の種類は,あなたの制御システムまたはデバイスと互換的であることを確認.
3精度要求: 要求される圧力測定精度を決定する. 異なるアプリケーションには異なる精度要求がある可能性があります.あなたのアプリケーションのニーズに適した分散シリコン圧力トランスミッターを選択.
4温度範囲: 選択された送信機がこの温度範囲で適切に動作できるようにするために,アプリケーション環境の温度範囲を考慮します.
5メディア互換性: 液体やガスなどの測定されるメディアの特性を理解し,選択された分散型シリコン圧力トランスミッタがそのメディアと互換性があることを確認します..
6. 設置方法: フランジの設置,スレッドの設置などの送信機の設置方法を決定します. 選択した送信機がインストールニーズに適合していることを確認します.
7保護: 防水・防爆等などの使用環境の保護レベル要件を考慮する.要求を満たす分散型シリコン圧力トランスミッターを選択する.
8認証と標準: 選択された送信機がCE認証,RoHS指令など,関連する認証と標準要件を満たしているか確認します.
9製品品質と販売後サポートを保証するために,良き評判と信頼性の高い販売後のサービスを有する信頼できるサプライヤーを選択します.
| 注文ガイド: | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
