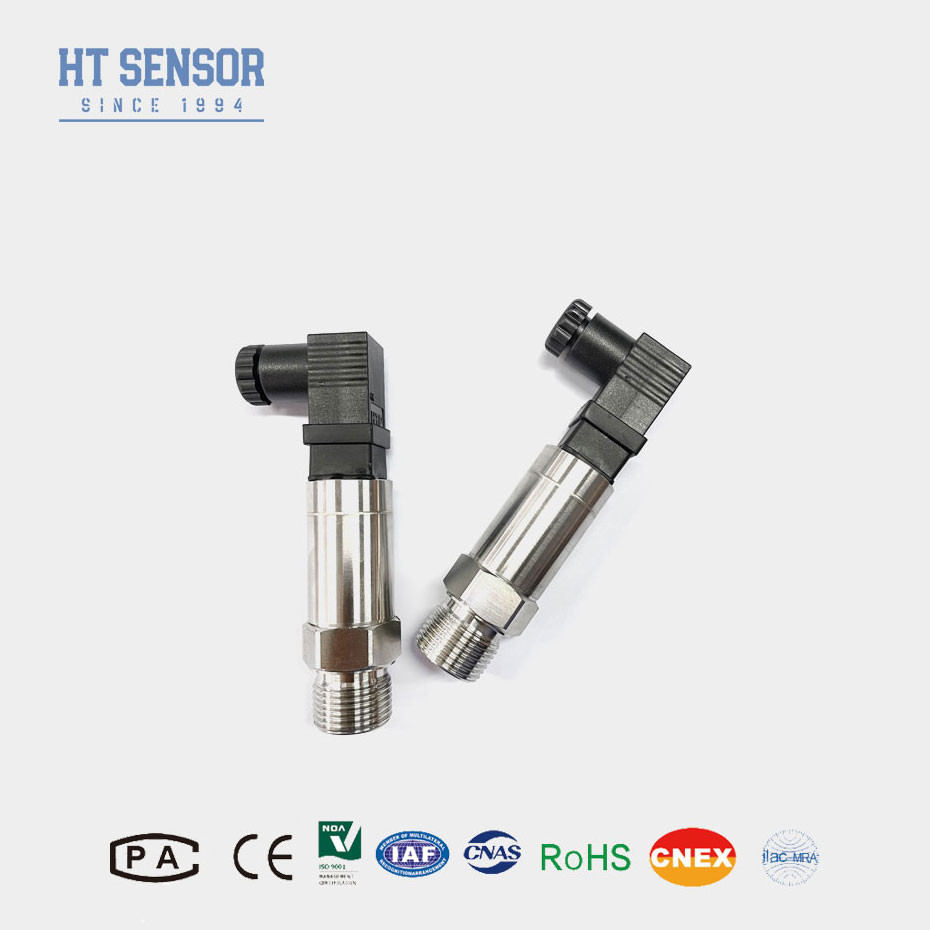

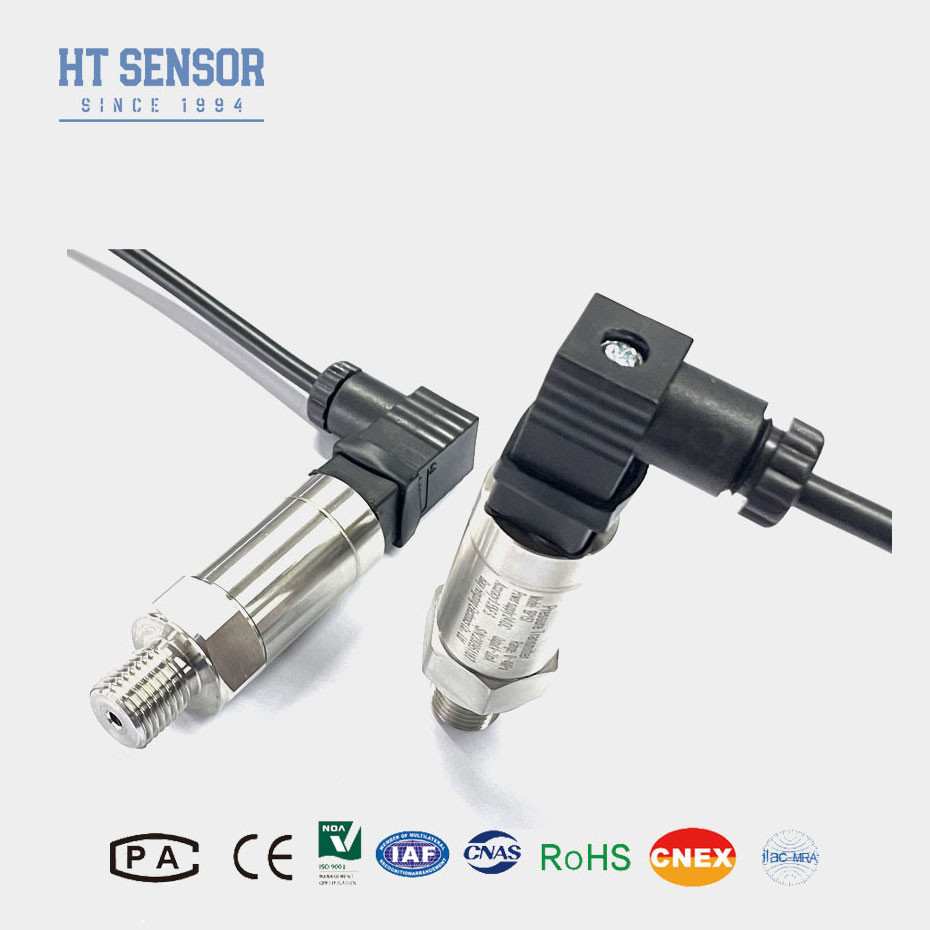

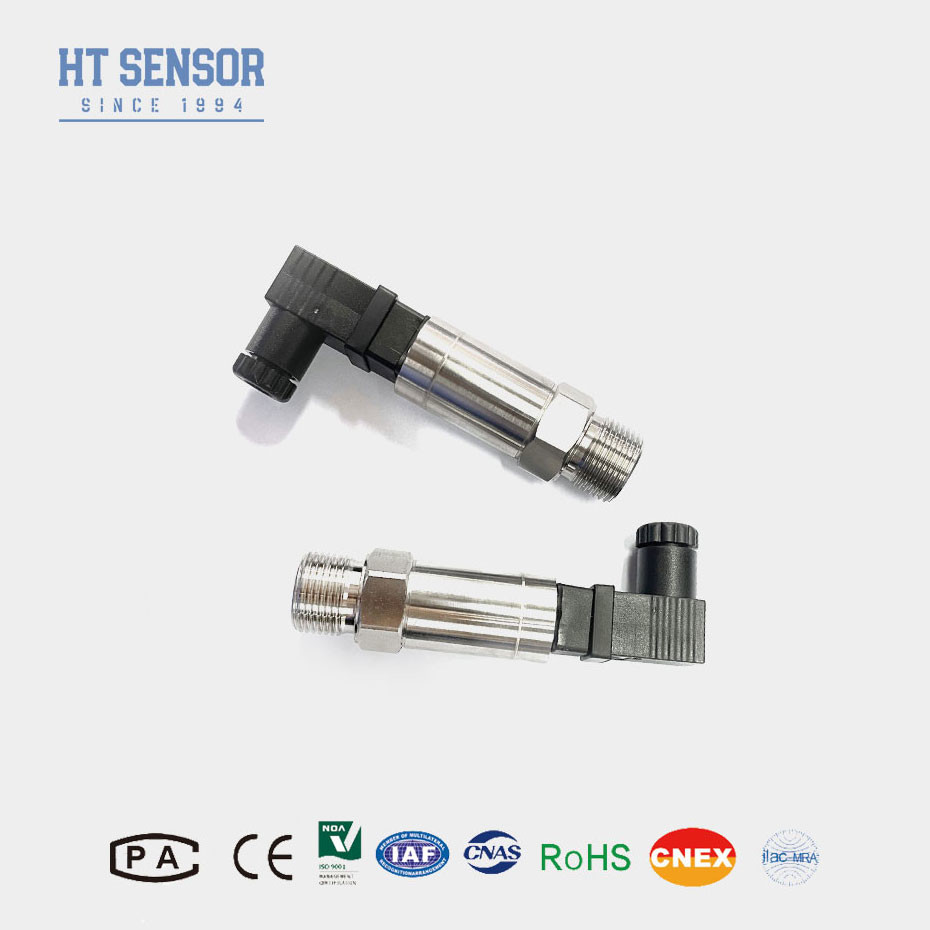

BP157TC 圧力伝達センサー 液圧・気圧制御システム
Product Details
| モデルNO: | BP157TC | 補償の温度: | -30~100℃ |
|---|---|---|---|
| ハウジング素材: | 304 S.S | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 原産地: | バオジ,中国 | タイプ: | セラミックセンサー |
| 測定中間: | ガスまたは液体 | 圧力範囲: | -100KPa~0kpa~10kpa...10MPa オーケー オーケー |
| 標識: | エキシアルCT6 | ||
| ハイライト |
BP157TC 圧力トランスミッターセンサー,パネウマティック圧力トランスミッターセンサー,液圧トランスミッターセンサー |
||
Product Description
BP157TC 圧力トランスミッター
圧力伝達センサーの導入:
BP157TC圧力トランスミッターセンサーは,Hign quanlityシリーズセラミックセンサーを信号測定要素として利用しています.信号処理回路は,不oxidable steel housing の内側に位置しています.センサー信号を標準出力信号に変換する製品には厳格なテストと老化スクリーニングが実施されており, 安定した信頼性の高い性能を保証するために,部品,半成品,そして完成品をスクリーニングしています.
BP157TCは,スペースが限られた様々な産業用アプリケーションで圧力を測定するために設計された小型で軽量なコンパクト圧力伝達器です.高度な精度と信頼性を有します狭い空間での正確な圧力測定を必要とするアプリケーションに最適です.
製品の特徴:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2ステンレス鋼構造 IP65 保護基準
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
応用:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
性能パラメータ:
| 測定範囲 | -100KPa~0kPa~200kPa...10MPa オーケー |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エキシア IICT6 |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
注文のヒント:1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することを推奨します.
5フルーロゴムOリングの名付け作業温度範囲は -20oCから250oCです.製品の作業温度が -20oC以下である場合は,EPDMOリングシールを選択する必要があります.
注文ガイド:
| BP15X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5TC | パッカードプラグ | 6TC | 密封された直接出力ケーブル 1.5m | ||||||
| 7TC | ミニヒルシュマン接続器 | 8TC | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa~200kPa...10MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
