ヘントング BP93420-IQ 紙と化学産業のトランスミッター用 弁圧感センサー
Product Details
| モデルNO: | BP93420-IQ | 保護評価: | IP65 |
|---|---|---|---|
| ハウジング素材: | 316L | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 商標: | HTセンサ | 原産地: | バオジ,山西 中国 |
| HSコード: | 9026201090 | タイプ: | 圧感センサーを放出する弁 |
| 構造型: | 分散型シリコン圧力トランスミッター | 圧力範囲: | - 100kpa... 0kpa ~35kpa... - わかった3.5MPa |
| ハイライト |
紙フラッシュ弁圧感センサー,ヘントンフラッシュ弁圧感センサー,化学産業 弁圧感センサー |
||
Product Description

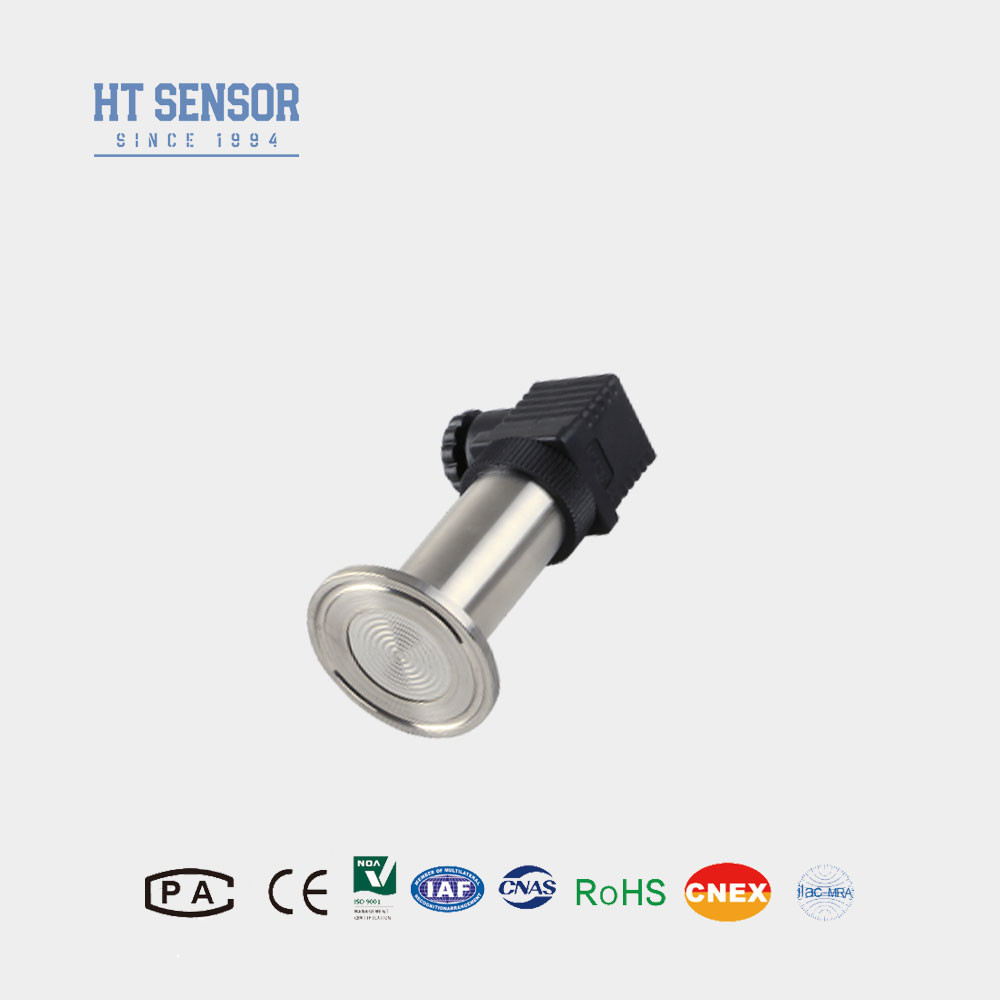

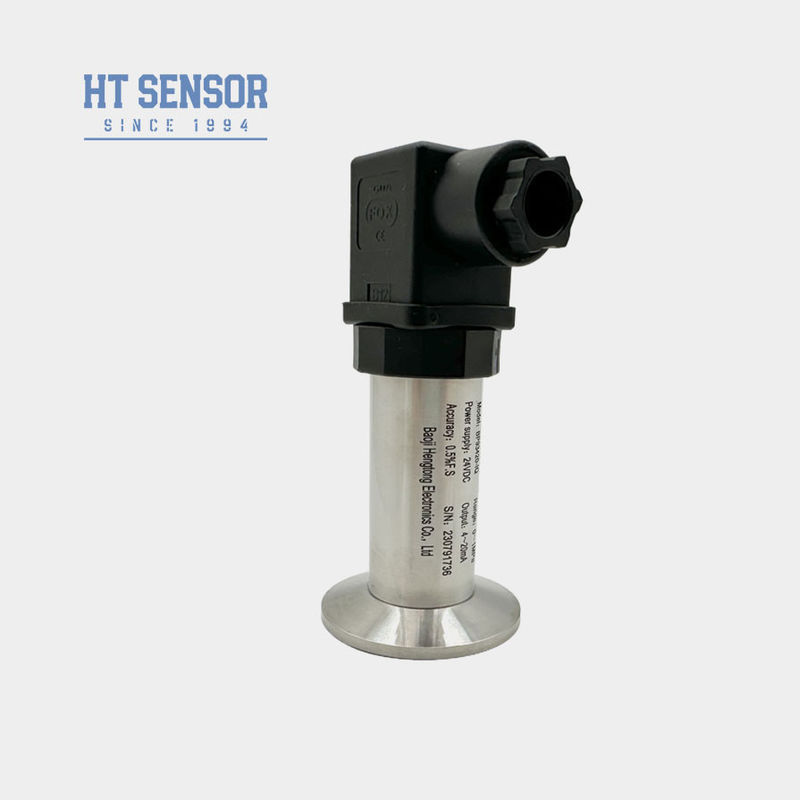

ヘントン BP93420-IQ 紙と化学産業のための弁圧感センサー
BP93420-IQ 圧力トランスミッター
圧感センサーの導入:
BP93420-IQフラッシュ弁圧感センサートランスミッターは,フラットフィルムクランプ型の圧感トランスミッタを採用.標準圧感トランスミッタに基づいて,測定弁と圧力トランスミッター密封材料の間の直接接触を避けるため,溶接密封弁構造を採用異常なメディアや特別な機会で圧力を測定するための信頼性の高い方法を提供します.溶接密封隔離フィルム装置は,様々な異なるプロセス接続構造を有し,高粘度および結晶媒体の測定に適しています食品,医療,紙などの産業で広く使用されています.
製品の特徴圧感センサーを搭載する:
1広い測定範囲, 50.4mm クランプ圧力インターフェース.
2複数の出力信号のオプション
3調整可能なゼロとフルスケール
4高精度で多重無菌処理接続
申請圧感センサーを搭載する:
1. 316Lで腐食性のないガスと液体を測定するのに適しています.
2医療,バイオ医薬品,食品衛生産業
3紙と化学産業で使用され,排水水位および飲料缶の圧力測定のために使用されます.水力および空気制御システムに適しています.
| 性能パラメータ圧感センサーを搭載する | |
| 測定範囲 | -100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ≤0.1%FS |
| ヒステレシス | ≤0.1%FS |
| 長期 安定性 | ±0.1%F.S/Year (典型) ±0.2%F.S/Year (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.2kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント |
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5フルーアゴムOリングの指定作業温度範囲は -20oCから250oCです.製品の動作温度が -20oC以下である場合は,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

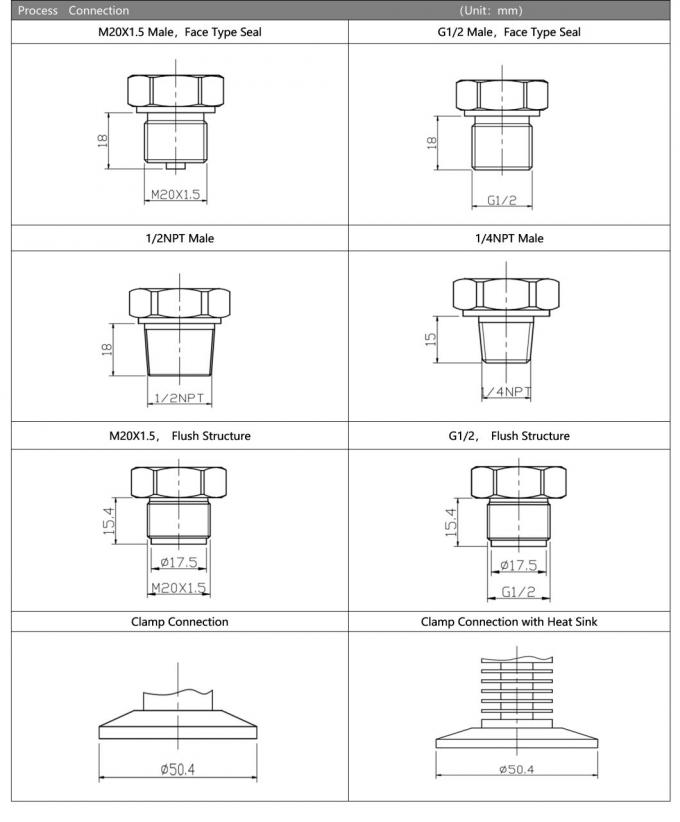

| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
