HTセンサ DIN ガスと液体の測定圧力センサーのためのマウント差圧トランスミッター
Product Details
| モデル: | BP93420D-III | 範囲: | 0〜10kpa~2Mpa |
|---|---|---|---|
| 電源: | 5VDC 24VDC | 出力: | 0.5-4.5V 4-20mA など |
| 素材: | ステンレス鋼 | 糸: | 男性と女性のOEM |
| 圧力の種類: | 差異 的 圧力 | 保護クラス: | IP65 |
| 作業温度: | -10-70℃ | コネクタ: | 大DINかOEM |
| ハイライト |
ガス測定差圧伝達器,液体測定差圧伝達器,HTセンサー 差圧伝達器 |
||
Product Description

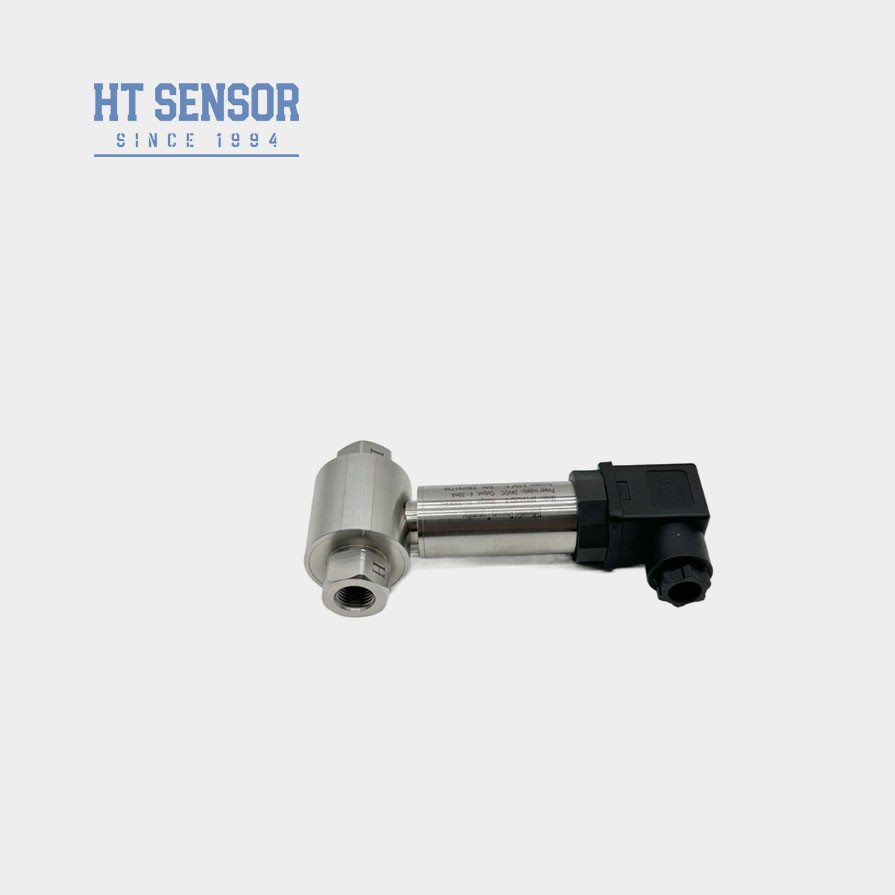

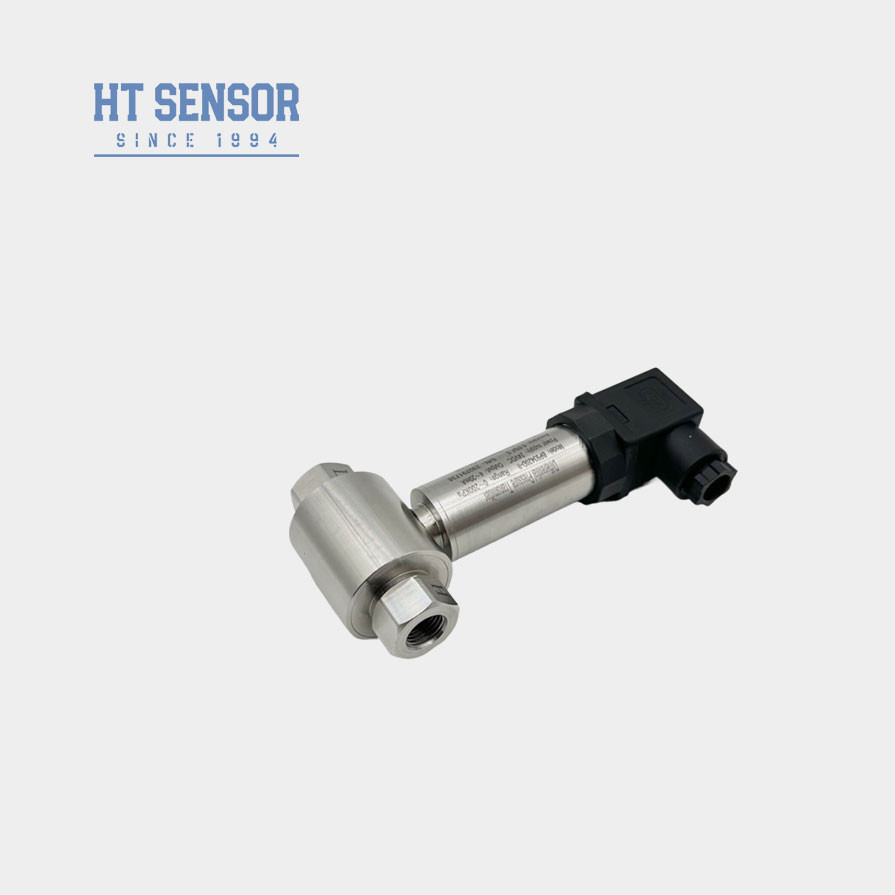

HTセンサーDINマウント差圧トランスミッタ、ガスおよび液体測定用
BP93420DII D差圧 P圧力 トランスミッタ
差圧トランスミッタの紹介:
BP93420DII差圧トランスミッタは、拡散型シリコンピエゾ抵抗センサーを使用しています。測定媒体の圧力差がセンサーの両側のコルゲートダイアフラムに位置すると、センサーチップのホイートストンブリッジから出力される信号は圧力差と良好な線形関係を持ち、圧力差を正確に測定できます。石油、化学、電力、水文などのパイプラインにおけるさまざまなガスや液体の圧力差測定に適しています。
製品の特徴 差圧トランスミッタの:
- トランスミッタはステンレス鋼構造設計を採用しており、コンパクトな構造で設置が簡単です。
- 厳格な温度補償とエージングスクリーニングの後、安定した信頼性の高い性能を確保します。
- 電気インターフェースは外部または直接接続できます。
| 性能パラメータ 差圧トランスミッタの: | |
|---|---|
| 測定範囲 | 0-10KPa……〜2MPa |
| 圧力タイプ | 差圧 |
| 片側過負荷 | ≤定格範囲の3倍 |
| 静圧 | 定格範囲の5倍または7MPaの間の最小値 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (Typ.) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (Typ.) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年(≤200KPa) ±0.2%F.S/年(＞200KPa) |
| ゼロ温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 動作温度 | -30℃~80℃ |
| 保管温度 | -40℃~100℃ |
| 振動 | 10g,55Hz ～ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆定格 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | ~0.45kg |
| 出力信号 | 電源電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線 |
| 0～10/20mA |
3線 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 注文ガイド 差圧トランスミッタの: | ||||||||
| BP93420XX | 圧力トランスミッタ | |||||||
| コード | 概要構造 | |||||||
| DII | 差圧トランスミッタ | |||||||
| 測定範囲 | 0-10KPa……〜2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 オス | |||||||
| J2 | G1/2 オス | |||||||
| J3 | G1/4 オス | |||||||
| J4 | 1/2 NPT オス | |||||||
| J5 | その他 | |||||||
| コード | 電気接続 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密閉ケーブル出力 | |||||||
| B4 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| D | 差圧 | |||||||
