| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | RoHS, ISO9001 |
| モデル番号: | BP93420D-II |
| 最小注文数量: | 1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5-8仕事日 |
| 支払条件: | L/C,D/P,T/T |
| 供給の能力: | 3000PCS/月 |
| Modle: | BP93420D-III | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA AND so on |
| Material: | Stainless steel | Thread: | Male and female OEM |
| Pressure Type: | Differential Pressure | Protection Class: | IP65 |
| Working Temperature: | -10-70℃ | Connector: | Big DIN or OEM |
| ハイライト: | ガス測定差圧伝達器,液体測定差圧伝達器,HTセンサー 差圧伝達器 |
||

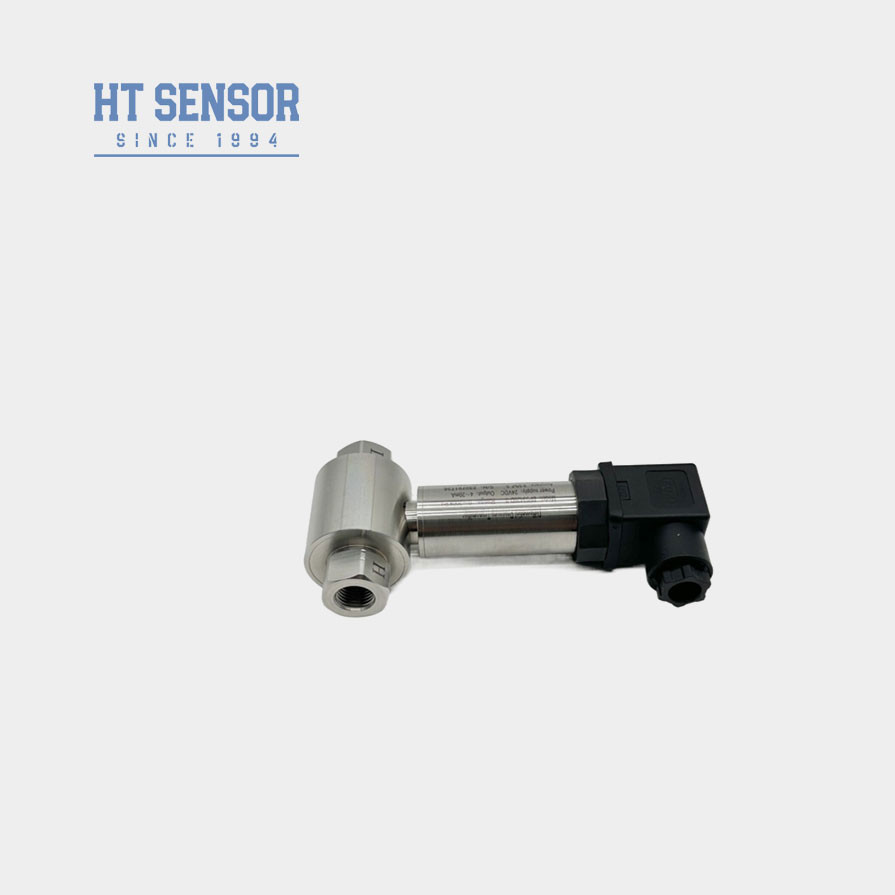

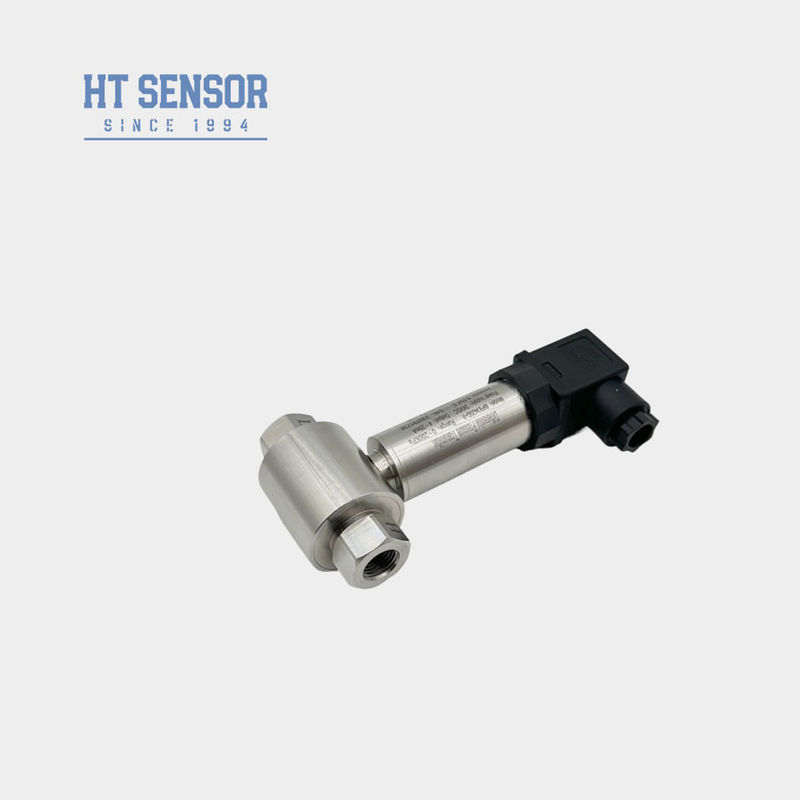

HTセンサーDINマウント差圧トランスミッタ、ガスおよび液体測定用
BP93420DII D差圧 P圧力 トランスミッタ
差圧トランスミッタの紹介:
BP93420DII差圧トランスミッタは、拡散型シリコンピエゾ抵抗センサーを使用しています。測定媒体の圧力差がセンサーの両側のコルゲートダイアフラムに位置すると、センサーチップのホイートストンブリッジから出力される信号は圧力差と良好な線形関係を持ち、圧力差を正確に測定できます。石油、化学、電力、水文などのパイプラインにおけるさまざまなガスや液体の圧力差測定に適しています。
製品の特徴 差圧トランスミッタの:
| 性能パラメータ 差圧トランスミッタの: | |
|---|---|
| 測定範囲 | 0-10KPa……〜2MPa |
| 圧力タイプ | 差圧 |
| 片側過負荷 | ≤定格範囲の3倍 |
| 静圧 | 定格範囲の5倍または7MPaの間の最小値 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (Typ.) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (Typ.) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年(≤200KPa) ±0.2%F.S/年(＞200KPa) |
| ゼロ温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 動作温度 | -30℃~80℃ |
| 保管温度 | -40℃~100℃ |
| 振動 | 10g,55Hz ～ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆定格 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | ~0.45kg |
| 出力信号 | 電源電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線 |
| 0～10/20mA |
3線 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 注文ガイド 差圧トランスミッタの: | ||||||||
| BP93420XX | 圧力トランスミッタ | |||||||
| コード | 概要構造 | |||||||
| DII | 差圧トランスミッタ | |||||||
| 測定範囲 | 0-10KPa……〜2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 オス | |||||||
| J2 | G1/2 オス | |||||||
| J3 | G1/4 オス | |||||||
| J4 | 1/2 NPT オス | |||||||
| J5 | その他 | |||||||
| コード | 電気接続 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密閉ケーブル出力 | |||||||
| B4 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| D | 差圧 | |||||||
