| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | ISO9001 |
| モデル番号: | BPHT3351 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000個/月 |
| Model NO.: | BPHT3351 | Power Supply: | 15~45VDC |
|---|---|---|---|
| Weight: | 3.6kg | Stability: | +-0.2%F.S/Year |
| Pressure Type: | Differential Pressure | Specification: | 500pa~200kpa |
| Origin: | China | Type: | Capacitive differential pressure transmitter |
| Measuring Medium: | Gas | Accuracy Grade: | 0.1% |
| IP Rating: | IP65 | ||
| ハイライト: | 簡単に設置できる差圧トランスミッター,BPHT3351 差圧トランスミッター,コンパクトなデザインの差圧トランスミッター |
||

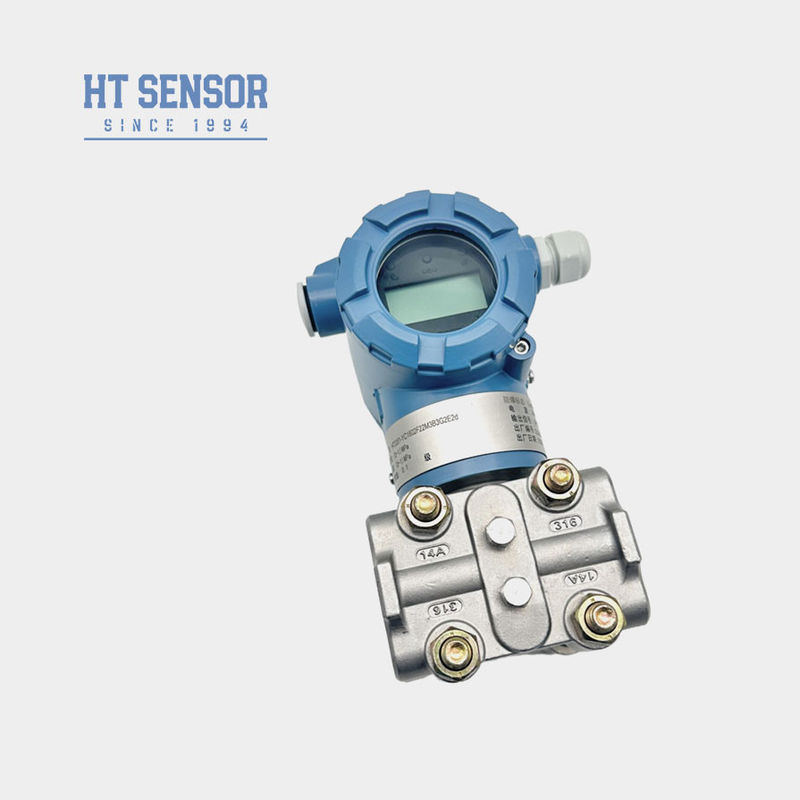

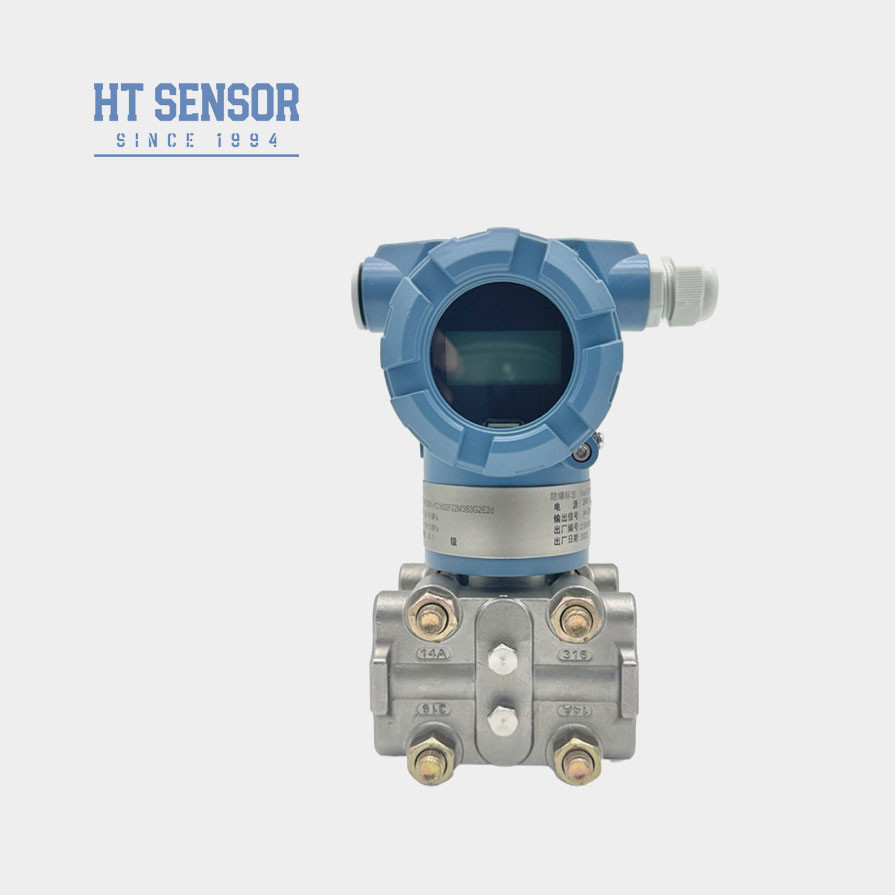

容量差圧伝送器の導入:
BPHT3351 容量差圧トランスミッターセンサー, 圧力または差圧は,センサー容量値の変化,AD変換後に生成されたアナログ信号をマイクロプロセッサに送信されるデジタル信号にします.マイクロプロセッサの計算と処理後,デジタル信号を出力,DAを電流制御回路に変換した後,4 ~ 20mAのアナログ電流出力信号に変換されます.
製品の特徴容量差圧トランスミッター:
1.送信機はステンレス鋼構造設計,コンパクトな構造,安装が簡単です.
2厳格な温度補償と老化スクリーニングの後,安定した信頼性の高いパフォーマンスを保証します.
3電気インターフェースは,プラグインまたは直接配線オプションとして選択できます.
申請容量差圧トランスミッター:
1石油,化学,電力,水文などの産業のパイプラインの様々なガスや液体の差圧測定に適しています.
2石油,化学,金属工学,発電,水文学のような産業現場プロセスに適用されます.
3パイプラインと炉室の圧力測定
| 生産量 | アナログ出力: 2 ワイヤー 4-20mADC |
| デジタル出力: HART に一致する2つの 4-20mADC ワイヤーと上乗する変数デジタル信号 | |
| 電源 | 供給電圧 12.5-45VDC |
| 制限負荷 | 給電電圧によって決定されたループ内の最大負荷抵抗 Rmax,下図を参照してください.ハートプロトコルは,負荷抵抗が250Ω未満,600Ωを超えないことを要求します |
| 通信距離 | マックス. 1.5Km,マルチアドレスの通信は 15 スマートトランスミッターを接続することができます マックス. |
| ディスプレイ | 4桁のデジタルディスプレイ,5桁のLCDディスプレイ,ポインタタイプ |
| 防爆 | EXIALCT5 防爆型 |
| ゼロオフセット | プラスまたはマイナス転送できますが,最大値を超えてはいけません. |
| 温度 | 環境温度は -40~85°C (LCDを選択する場合は: -20~70°C) |
| 中気温 | -40°Cから104°C |
| 静的圧力と片側過剰圧力 | 3.45KPa (絶対圧) 〜31.2MPa (計量圧) |
| 相対湿度 | 5~98%RH |
| 実行時間 | 5秒未満です |
| 能力の変化 | 0.16cm3未満 |
| 湿度調整 | 0.20・25秒 |
| 障害が警告する | 障害が発生した場合,自動化診断機能は,出力 3.9 または 21.0mA |
| 設定保護 | ランダムに変更されるデータを避けるために,ソフトウェアまたは保護スイッチを活用することができます ロック記録データ |
作業原理容量差圧トランスミッター:
センサー容量値に変化をもたらす. デジタル信号変換によって,周波数信号に変わりますマイクロプロセッサに送信されます.
マイクロプロセッサによる計算では,電流制御回路に電流制御信号が出力され,アナログの4-20mA電流に変換されます.
一方,マイクロプロセッサはインタラクティブおよびその他のアクション (表示および設定) を担当します.デジタル通信に使用される通信ポートは,私たちの会社の特別なポートを必要としますHART モジュールは送信機 HART 通信を実現します.
測定方法容量差圧トランスミッター:
液体のレベル測定:
流体流量の測定では,圧力のチャネルは,流体流の側で破裂して,堆積物による沈殿を避ける必要があります.送信機は,圧力水槽の横に,またはその下に設置されるべきです.処理管に空気泡が放出されないようにする.
