316Lステンレス鋼 互換性 洗面膜 シリコン圧力センサー
Product Details
| モデル番号: | HT24 | 糸: | G1/2 M20*1.5 |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤーまたは金色コーバーピン | 測定培地: | ガスと液体 |
| 範囲: | 0〜10kpa~20Mpa | 力: | 1.5mA |
| トランスポートパッケージ: | カートン | 商標: | ヘントン |
| 起源: | 中国 | タイプ: | ピエゾレシシブ フラッシュプレッシャーセンサー |
| のために: | 分散型シリコンフラッシュ圧力トランスミッター | 出力信号の種類: | アナログタイプ |
| 材料: | 316Lステンレス鋼 | カスタマイズ: | OEM |
| ハイライト |
316Lステンレス鋼 シリコン圧力センサー,互換性 シリコン圧力センサー,洗面膜シリコン圧力センサー |
||
Product Description
316Lステンレス鋼 互換性 洗面膜 シリコン圧力センサー

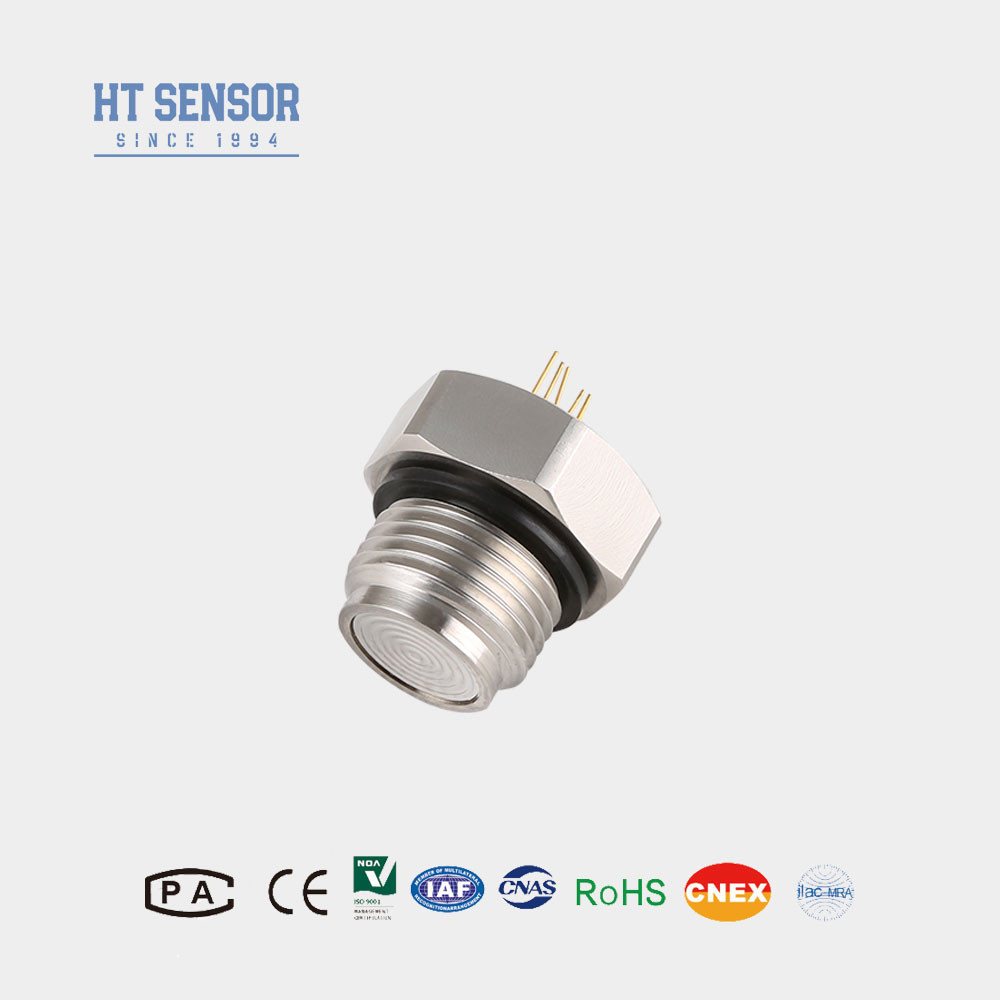

HT24 シリコンピエゾレシシブ圧力センサー
洗面膜シリコン圧力センサーの導入:
HT24は,高度に安定した分散シリコンチップを搭載したフラッシュ弁圧感センサーである.敏感なチップは測定媒体を直接接触しない.圧力は,ステンレス鋼弁と密封シリコンオイルを通して敏感チップに転送されます. この製品はスレッド付きの平面弁構造で,G1/2 M20* 1.5 1/2NPTは最も一般的に使用されるスレッドです. 清潔しやすく,信頼性が高く,食品,健康その他の産業に適しています.
製品の特徴圧感センサーのシリコン:
- 316Lステンレス鋼のホイジングとチタンやハステロイなどの材料で 弁膜を作ります
- 温度補償とゼロポイントのために厚膜回路を使用する 修正.
- 卓越した信頼性 繰り返し能力 安定性
- 洗浄が簡単になる 弁の構造を洗い流します
- 316Lで非腐食性ガスおよび液体の圧力を測定するのに適していますステンレス鋼の互換性
- 食品・飲料産業
- 産業プロセス制御
- 製薬業界
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力: 2.5KΩ~6KΩ
- 出力阻力: 2.5KΩ~6KΩ

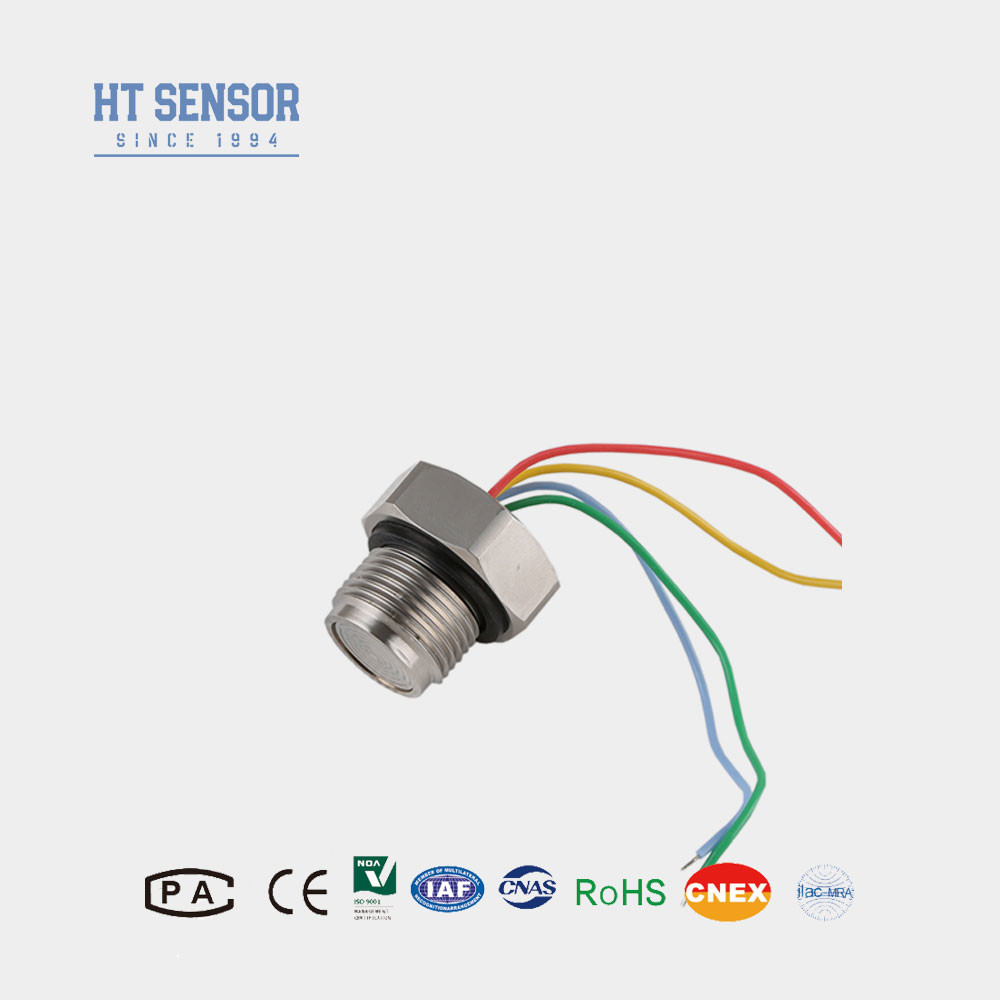

- 電気接続: 金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータ圧感センサーのシリコン: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~55g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 | |
| サイズ |
|
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
- 1組み立て中に,必要な密度を達成するために,コアサイズと送信機ハウジングの調整に注意を払う必要があります.
- 2シェル組成の過程で,垂直のアライナメントと均等な圧力を確保し,固定または損傷補償ボードを避けるために.
- 3試験基質がコア・ダイアフレームとホイジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
- 4センサーの弁を手や鋭い物で押さないようにし,弁の変形または穴から導いた損傷から核を防ぎます.
- 5圧力計の中核の口を大気に開放し,水,蒸気,または腐食媒体がマイナスの気圧計の中核室に入ることを防止します.6参照のために実際の導体上のラベルに従ってください.
| 会社 |
