BP157 シリコン 圧力 センサー で 改善 さ れ た 水力 及び 空気 制御 システム
Product Details
| モデルNO: | BP157 | 電源: | 12-30VDC |
|---|---|---|---|
| 出力信号: | 4〜20mA | 補償の温度: | -10~70℃ |
| 圧力の種類: | 測定圧,絶対圧,密封圧 | ハウジング素材: | 304 S.S |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | センサー: | 分散型シリコン圧力センサー |
| 原産地: | バオジ,中国 | Hsコード: | 9026201090 |
| 供給の能力: | 2000PCS/月 | 測定中間: | 液体かガス |
| 精度度: | 00.25%00.5% | 圧力範囲: | 0kpa~10kpa...20MPa |
| IP 評価: | IP65 | ||
| ハイライト |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description

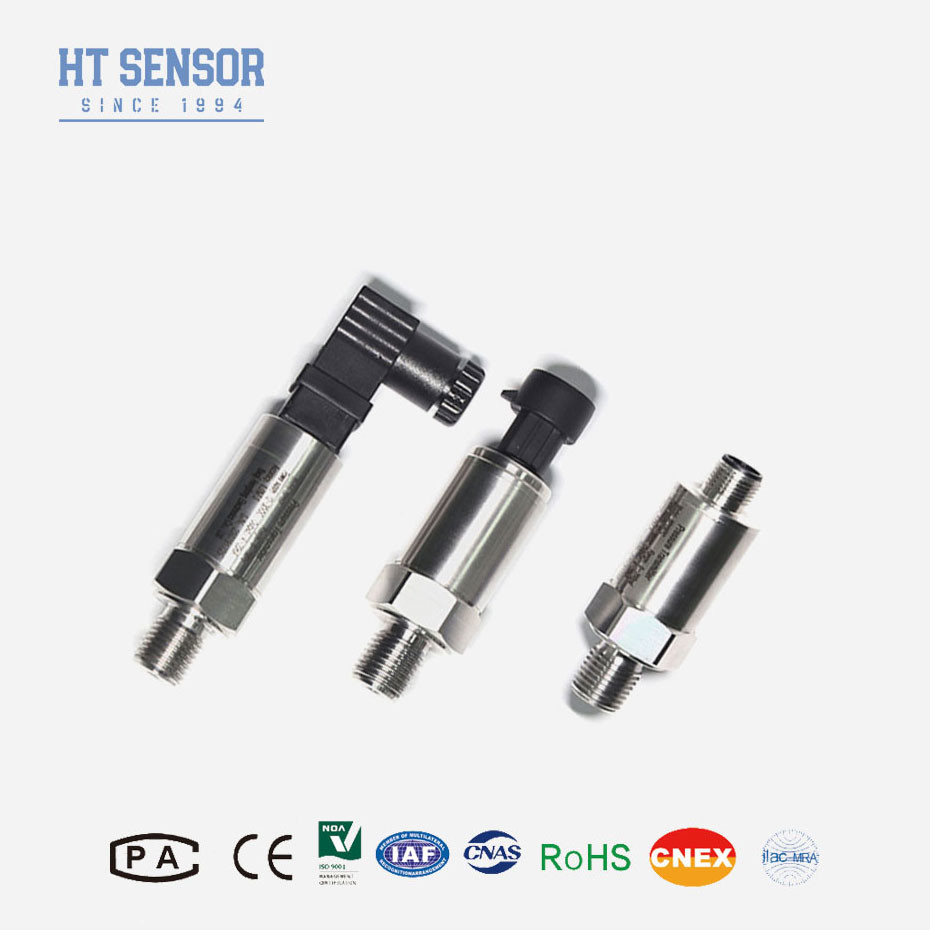

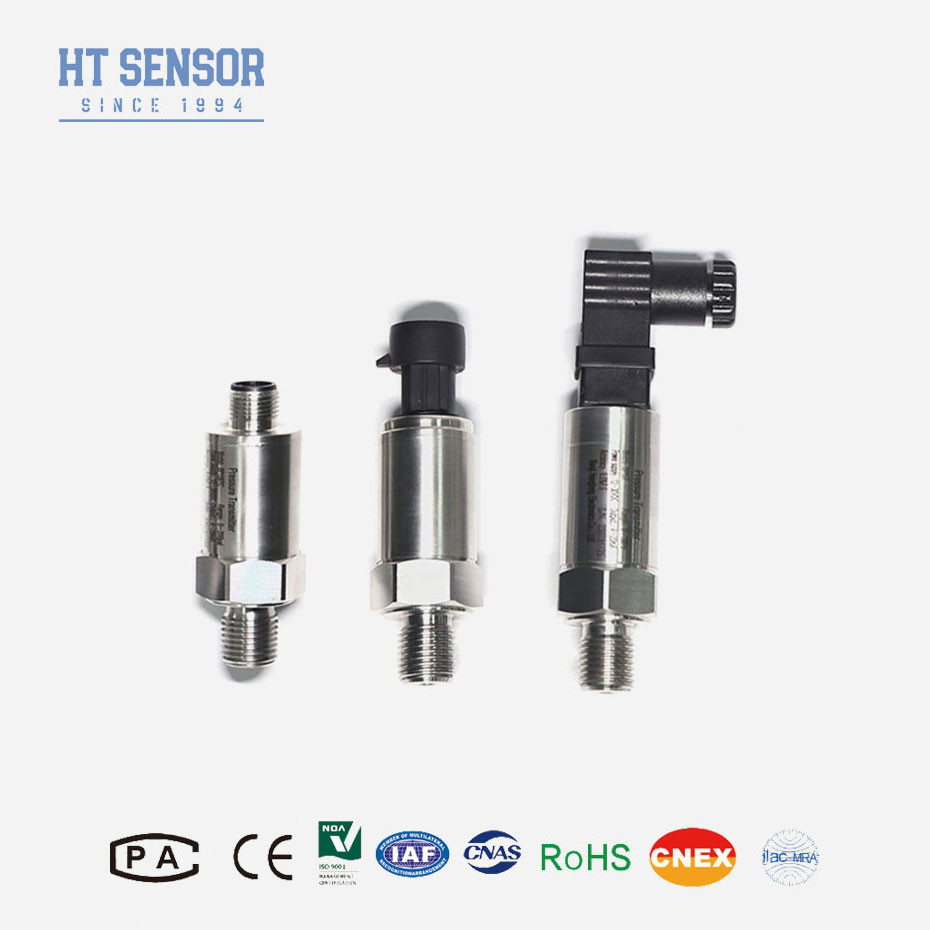

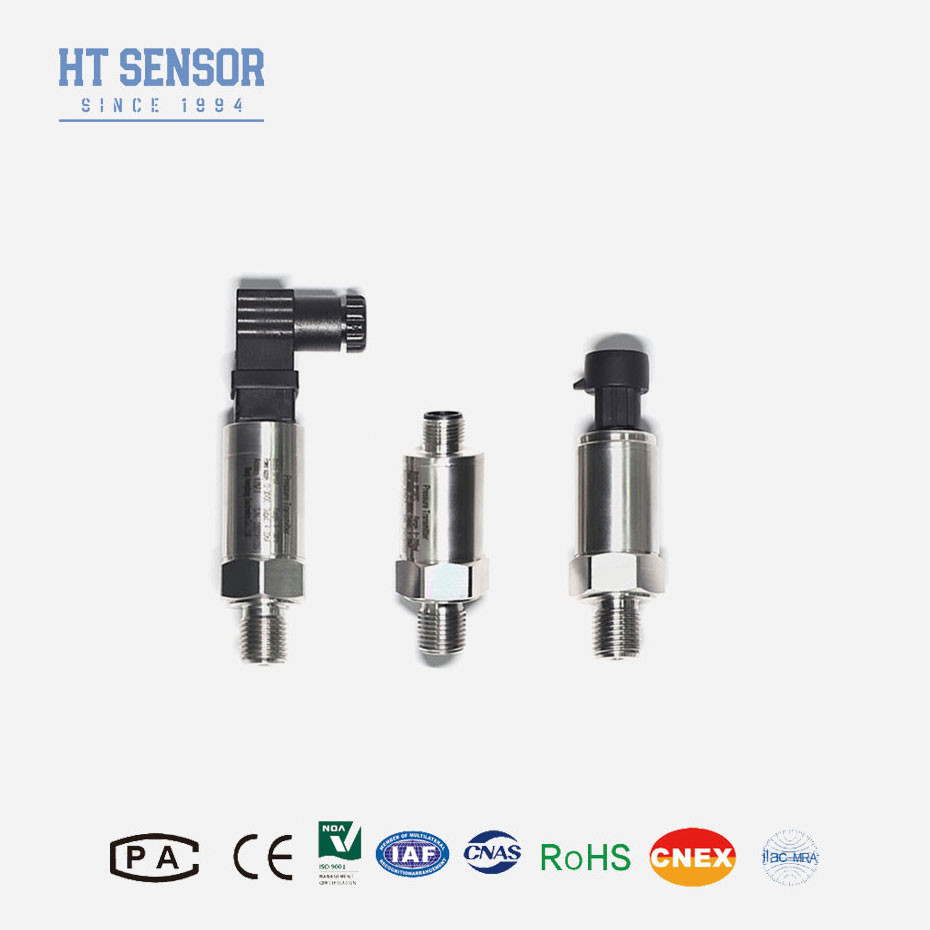

HENGGTONG BP157 ステンレス・スティール OEM シリコン圧力センサー
BP157 圧力トランスミッター
シリコン圧力センサーの導入:
BP157 シリコン圧力センサー信号測定要素として,HTシリーズシリコン耐圧隔離膜の油で満たされたコアを使用する.信号処理回路は,ステンレス鋼のホイスの内側に位置する.センサー信号を標準出力信号に変換する製品には厳格なテストと老化スクリーニングが実施されており, 安定した信頼性の高い性能を確保するために,部品,半成品,そして完成品をスクリーニングしています.
製品の特徴:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2ステンレス鋼構造 IP65 保護基準
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
応用:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
|
性能パラメータ:
|
|
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 注文ガイド: | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
圧力トランスミッターの保証期間が顧客を安心させる製造者が材料や工芸の欠陥を迅速かつ効率的に解決することを保証する.
