BP93420DIII 差圧センサー 液体差圧トランスミッター
Product Details
| モデルNO: | BP93420D-III | オーダーメイド: | オーダーメイド |
|---|---|---|---|
| 圧力の種類: | 差異 的 圧力 | 輸送パッケージ: | 標準輸出用 箱付きの梱包 |
| 仕様: | 10kpa~2Mpa | Hsコード: | 9026201090 |
| タイプ: | 差圧トランスミッター | 測定中間: | ガスまたは液体 |
| 精度度: | 00.25%,0.5%00.3% | 圧力範囲: | 0〜10kpa~2MPa |
| サンプル: | US$80/ピース 1ピース ((ミンス)注文) サンプルを要求する | ||
| ハイライト |
liquid differential pressure sensor,BP93420DIII pressure transmitter,differential pressure transmitter with warranty |
||
Product Description

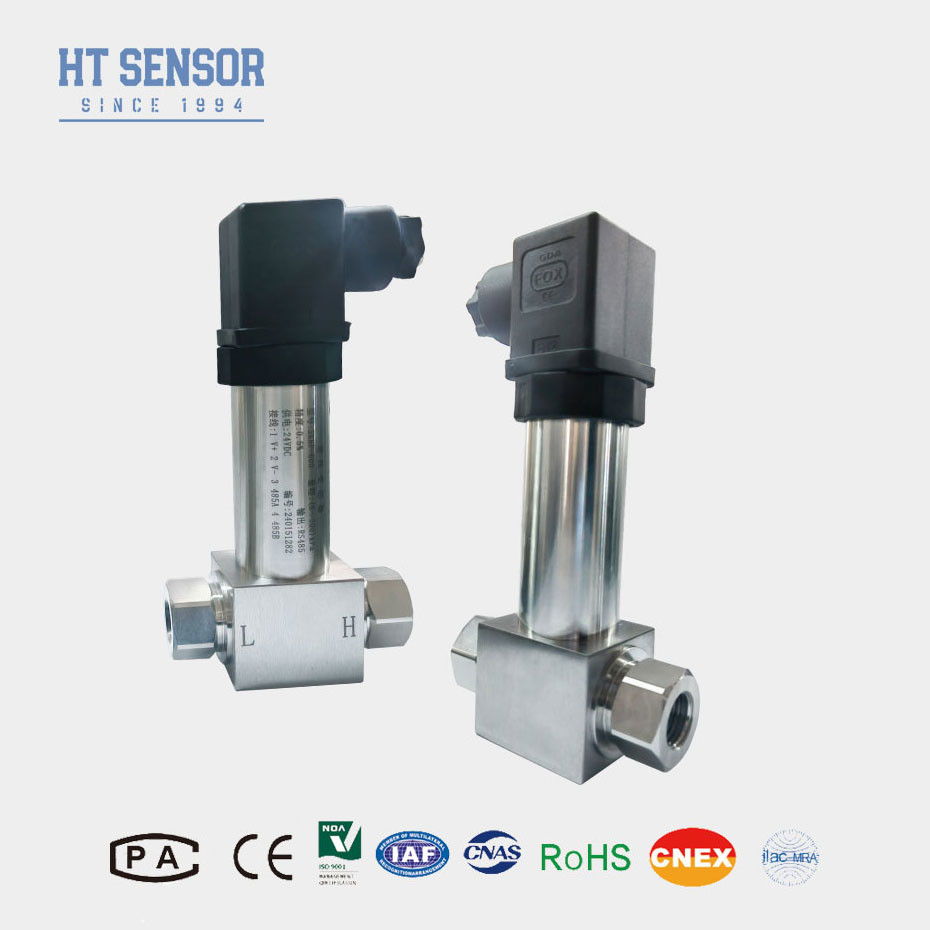

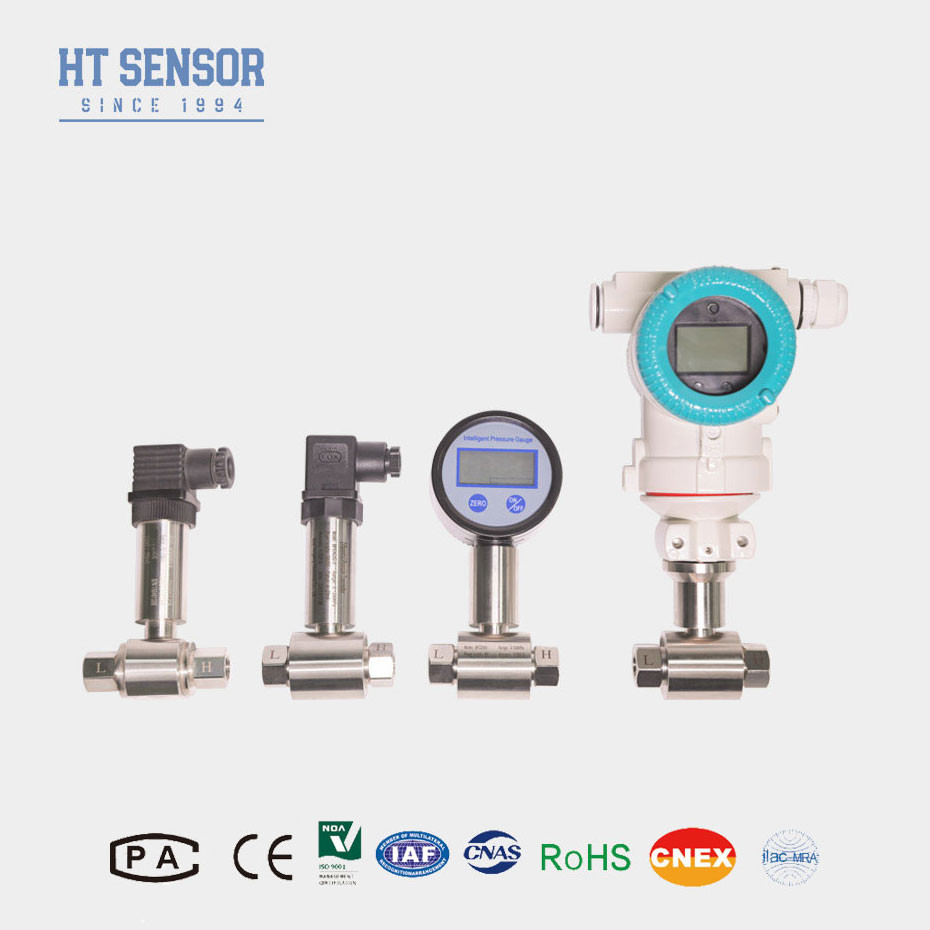

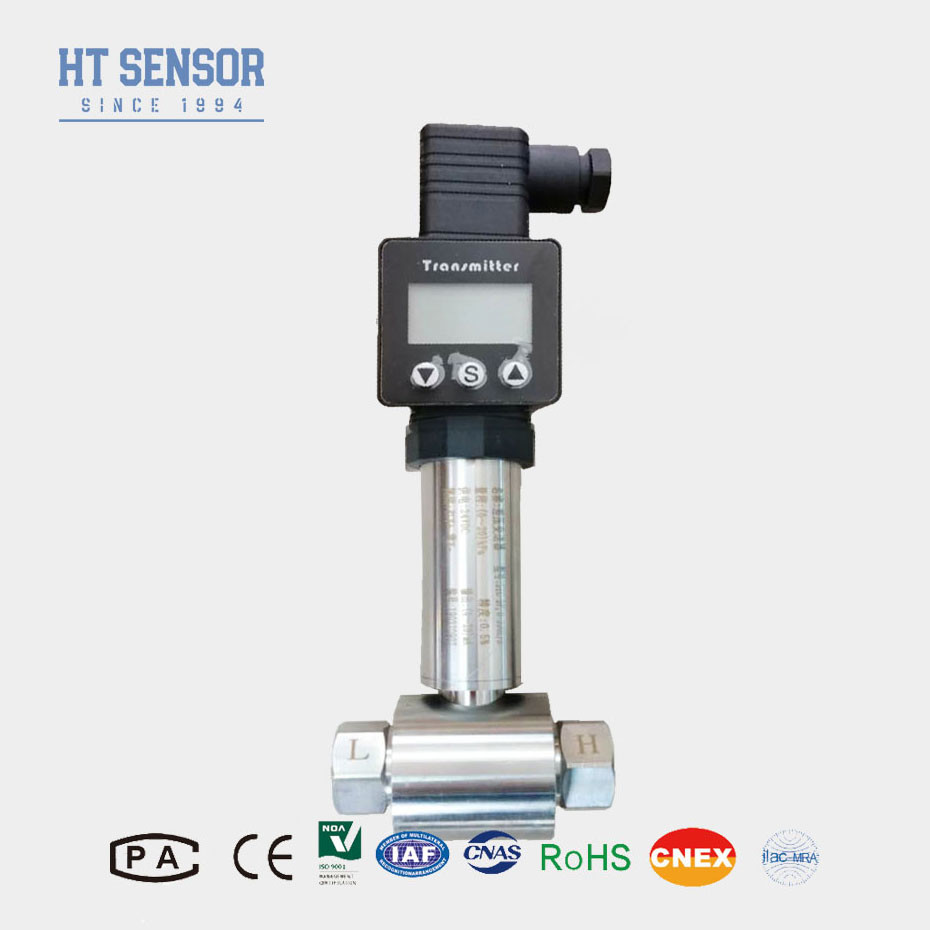

BP93420DIII 液体圧力差圧トランスミッター
BP93420DIII 差圧トランスミッター
差圧伝達器の導入:
BP93420DIII液体圧差圧トランスミッタは,ピエゾレシシブ分散シリコンセンサーを使用する.測定媒体の差圧がセンサーの両端の波紋弁に作用するとセンサーチップ上のウィートストーンブリッジからの出力信号は,差圧と良好な線形関係を示し,差圧の正確な測定が可能になります.石油などの産業における様々なガスおよび液体差圧測定に適しています.化学,電力,パイプラインの水文学の応用
製品の特徴:
1. 送信機は,それをコンパクトにする,ステンレス鋼の構造設計を特徴とする簡単に設置できます
2厳格な温度補償と老化スクリーニングを受け,安定した信頼性の高いパフォーマンスを保証
3電気インターフェースは,プラグインまたは直接配線オプションとして選択できます.
申請:
1石油,化学,電力,水文などの産業のパイプラインの様々なガスや液体の差圧測定に適しています.
2石油,化学,金属工学,発電,水文学などの工業現場プロセスに適用されます.
3管道と炉室の圧力測定
| 性能パラメータ | |
| 測定範囲 | 0〜10KPa~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (~0〜10KPa, 0〜20KPa),0〜70°C,-10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント: |
2測定点と送信機の間には3つのバルブのマニポルトを設置することが推奨されます.送信機の正圧室と負圧室にゆっくりと均質な圧力を施す.
3設置中に,両端の圧力インターフェースを水平に配置して,設置場所が製品に与える影響を最小限に抑えるのが推奨されます.
4強い振動,即時の衝撃力,強い電磁気干渉,または無線周波数の干渉などの特殊な要求のために,私たちの会社に通知し,注文にこれらの要件を指定してください
| 注文ガイド: | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
| 会社 |
