12-32VDC 高温産業圧力センサー ステンレス鋼構造
Product Details
| モデルNO: | BP93420-IC | 圧力範囲: | -100KPA-0-10kpa-60Mpa 試聴する |
|---|---|---|---|
| 生産量: | 4〜20mA | パワー: | 12-32VDC |
| 圧力の種類: | 測定圧,絶対圧,密封 | 構造型: | 工業用圧力センサー送信機 |
| 測定中間: | 液体、気体 | 精度度: | 00.5% |
| 糸: | G1/4 OEM | カスタマイズ: | OEMとODM |
| ハイライト |
工業用圧力センサー,12-32VDC 産業用圧力センサー,高温工業圧力センサー |
||
Product Description

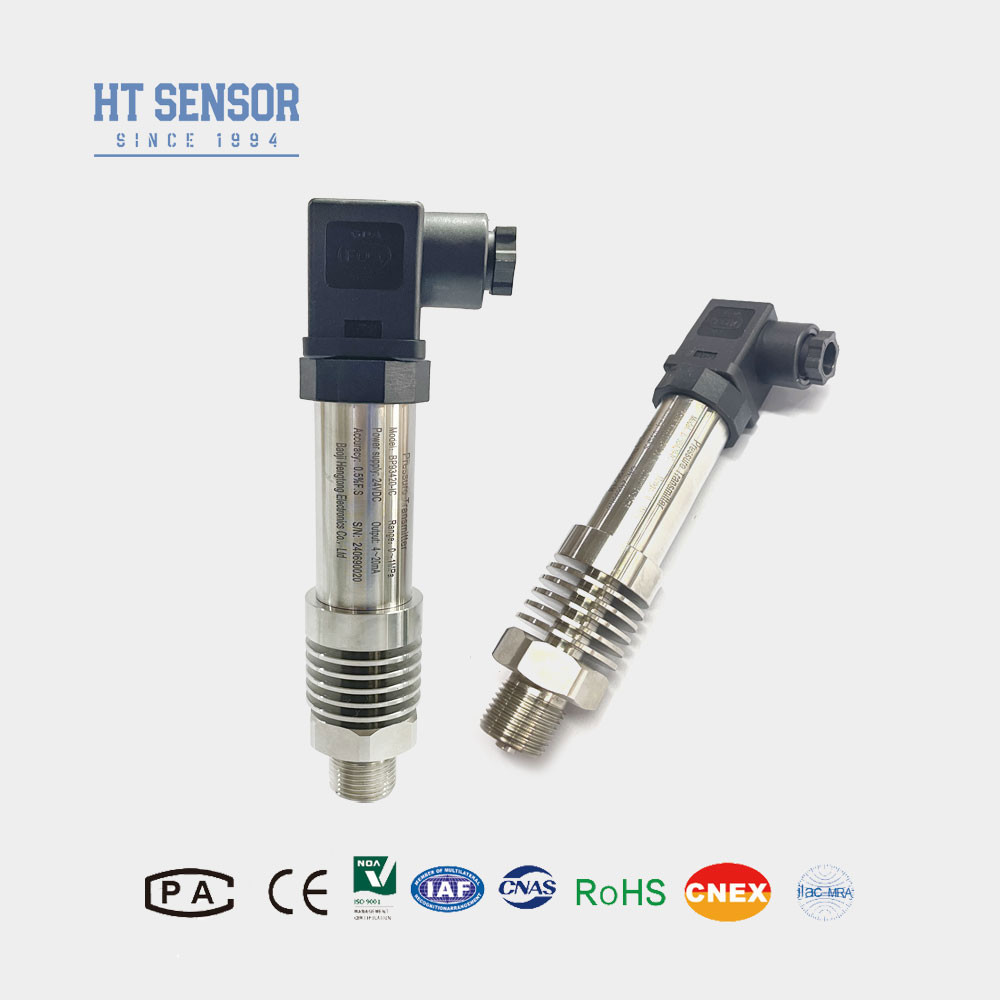

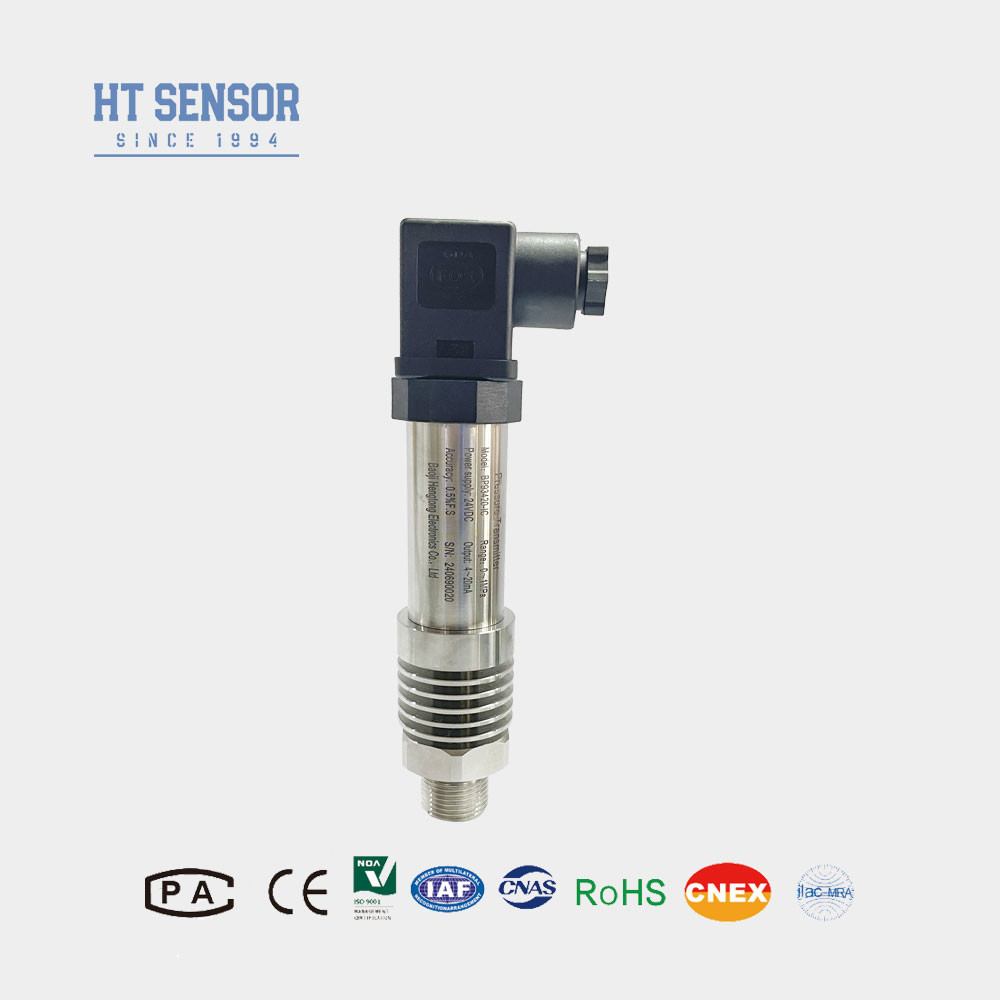

高温産業圧力センサー ステンレス鋼構造
BP93420IC 産業用圧力センサー
工業用圧力センサーの導入:
BP93420-ICは高温産業用圧力センサートランスミッターで,主要測定要素としてHT19シリーズシリコン圧隔油芯を使用しています.センサーは,送信機に統合された専用散熱構造を通じて測定基質の圧力を効果的に捕捉します.この特殊な設計により,高温環境での使用に適しています.温度変動や高温条件での動作を含むアプリケーションに最適化高温環境でも精密で信頼性の高い圧力測定が必要である産業プロセスとシステムで広く使用されています.
製品の特徴工業用圧力センサー:
- 1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形.
- 2ステンレス鋼構造 IP65 保護グレード
- 3.高精度でステンレス鋼の構造だ
- 4高温環境における液体の人間の測定
申請工業用圧力センサー:
- 1316Lステンレス鋼を用いて,腐食性のないガスと液体の圧力測定.
- 2海洋産業や航空産業に適用される.
- 3石油,化学,メタルシクス,発電,水文などの工業現場プロセスで使用されます.
- 4液体および気力制御システムで使用されます.
| 工業用圧力トランスミッターセンサーの性能パラメータ | |
| 測定範囲 | -100kPa...0kPa~10kPa...60MPa オーケー |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/Year (典型) ±0.2%F.S/Year (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~150°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304または316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクサ IIC T6 Ga |
| 保護評価 | IP65 |
| 体重 | ~0.4kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 | 3.6~30V | 4本のワイヤ |
| 注文のヒント |
1製品を選択する際には,試験対象の介質が製品の接触部分と互換性があることを確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地状態にあることを確認することが推奨されます..
5フッ素ゴムOリングは -20°C~250°Cの温度範囲で動作する. 動作温度が -20°Cを下回ると,EPDMO型シールリングを選択する.
6. ケーブルはデフォルトのケーブルが付属していない. ケーブルが必要な場合は,3つの材料から選択できます. 具体的な指示が与えられていない場合,ポリエチレンケーブル材料がデフォルトで使用されます異なるケーブル材料が必要な場合は,注文書に記載してください.
7強い振動,瞬間的な衝撃,強い電磁気または無線周波数の干渉などの特殊な要件の場合,ご注文に記載してください.
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ/IQT | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -0だった1. . .0~001...100MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
