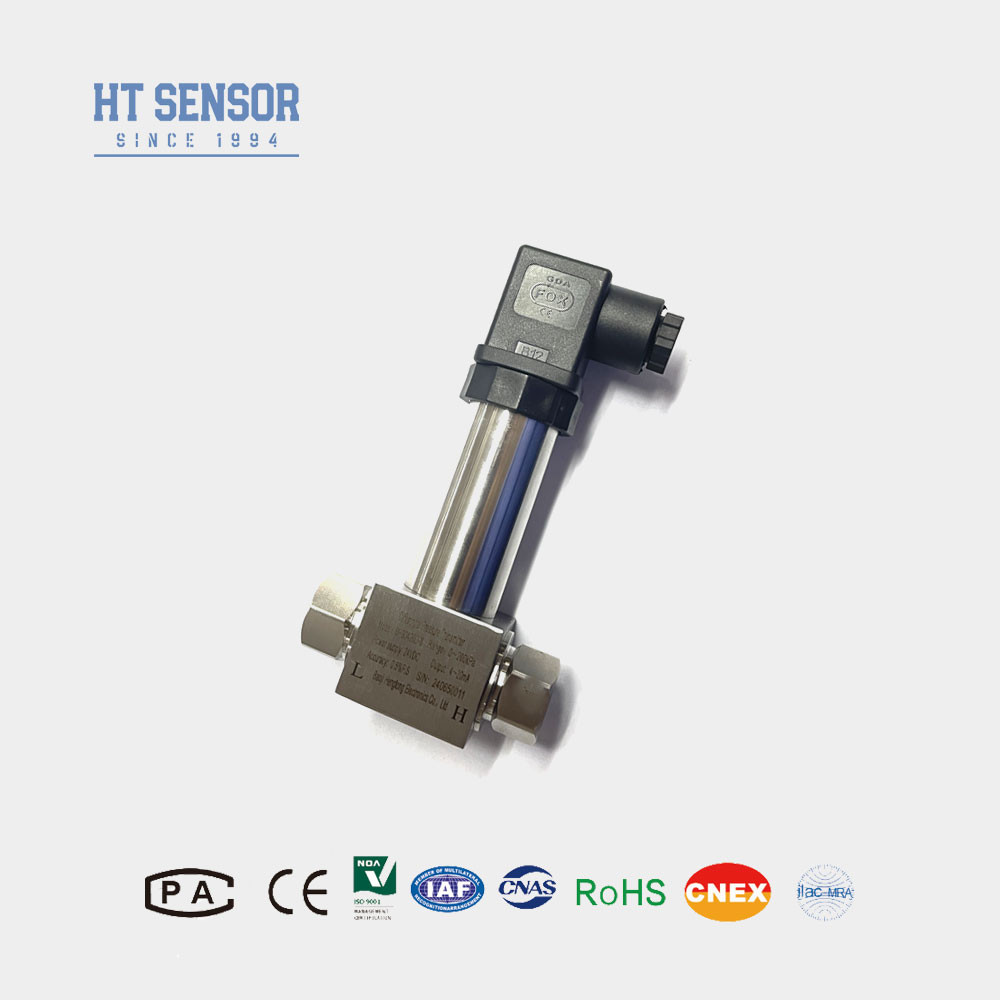

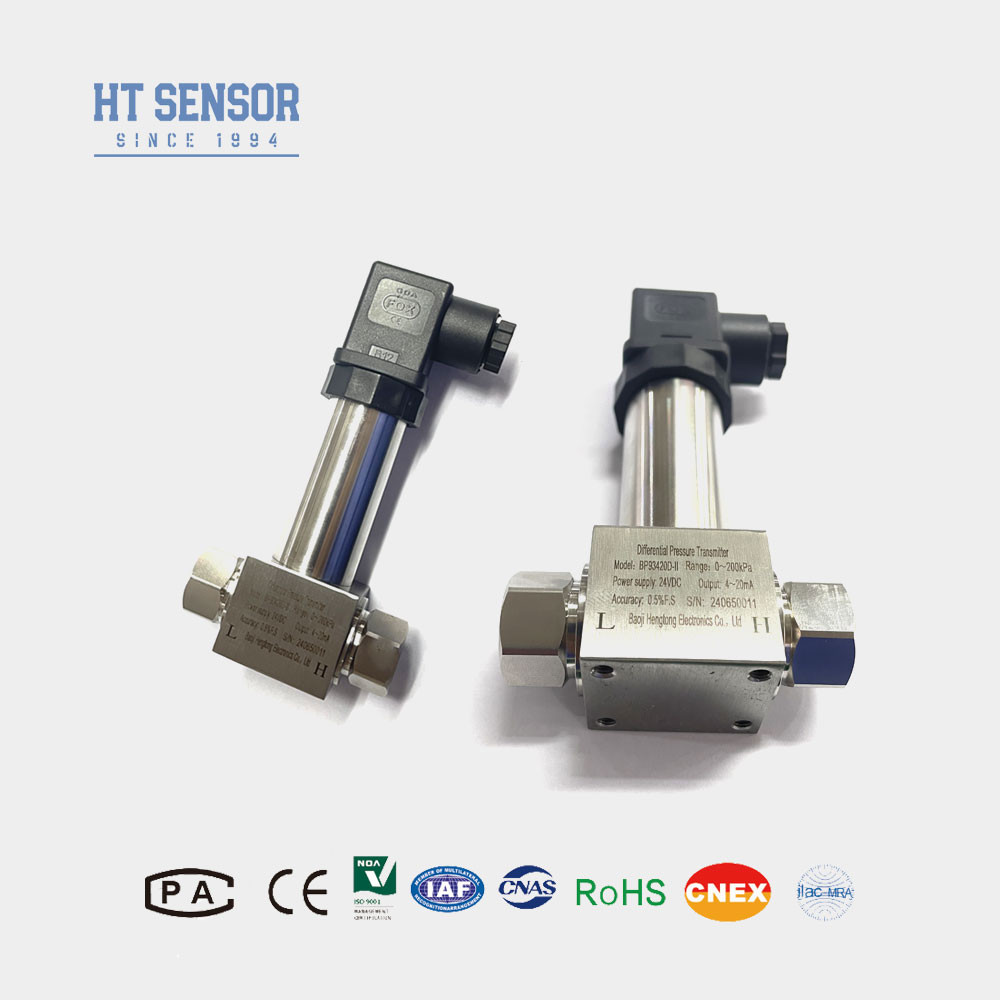

BP93420DII コンパクトで容易な設置設計の差圧トランスミッタ 圧力センサトランスミッタ
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| ハイライト |
簡単に設置できる差圧トランスミッター,BP93420DII 差圧トランスミッター,コンパクトの差圧トランスミッター |
||
Product Description
拡散シリコンピエゾ抵抗型Dwyer差圧センサ付き差圧トランスミッタ
BP93420DII D差圧 P圧力 トランスミッタ
差圧トランスミッタの紹介:
BP93420DII差圧トランスミッタは、拡散シリコンピエゾ抵抗型センサを採用しています。ガスと液体の圧力差を測定し、出力し、表示することができます。石油、化学、電力、水文などの業界のパイプラインにおける様々なガスと液体の圧力差の測定に適用できます。
製品の特徴差圧トランスミッタの:
- トランスミッタはステンレス鋼構造設計を採用しており、コンパクトな構造で設置が簡単です。
- 厳格な温度補償とエージングスクリーニングの後、安定した信頼性の高い性能を確保します。
- 電気インターフェースは、外部接続または直接接続が可能です。
アプリケーション差圧トランスミッタの::
- 1. 石油、化学、電力、水文などの業界のパイプラインにおける様々なガスまたは液体の差圧測定に適しています。
- 2. 産業現場のプロセス制御に使用されます。
- 3. パイプと炉の差圧測定。ers
| 性能パラメータ差圧トランスミッタの: | |
|---|---|
| 測定範囲 | 0-10KPa……~2MPa |
| 圧力タイプ | 差圧 |
| 片側過負荷 | ≤定格範囲の3倍 |
| 静圧 | 定格範囲の5倍または7 MPaの間の最小値 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (Typ.) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (Typ.) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年(≤200KPa) ±0.2%F.S/年(＞200KPa) |
| ゼロ温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 動作温度 | -30℃~80℃ |
| 保管温度 | -40℃~100℃ |
| 振動 | 10g,55Hz ～ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆定格 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | ~0.45kg |
| 出力信号 | 電源電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線 |
| 0～10/20mA |
3線 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 注文のヒント差圧トランスミッタの: |
1. 製品を選択する際は、試験媒体が製品の接触部品（ステンレス鋼304または316L）と互換性があることを確認してください。
2. 信頼性の高い動作を確保するために、測定点とトランスミッタの間に3つのバルブチューブを取り付けて、トランスミッタの正圧室と負圧室の圧力がゆっくりと均一になるようにすることをお勧めします。片側の過負荷が深刻な場合、センサーが損傷します。
3. 取り付ける際は、両端の圧力インターフェースを水平に配置して、設置位置が製品に与える影響を最小限に抑える必要があります。
4. 強い振動、瞬間的な衝撃、強い電磁干渉または無線周波数干渉などの特別な要件がある場合は、お知らせいただき、注文書に明記してください。
5. LCDまたはLEDディスプレイヘッド付きのトランスミッタを注文する場合、トランスミッタの電源は20VDCを下回らないようにしてください。
| 注文ガイド差圧トランスミッタの: | ||||||||
| BP93420XX | 圧力トランスミッタ | |||||||
| コード | 概要構造 | |||||||
| DII | 差圧トランスミッタ | |||||||
| 測定範囲 | 0-10KPa……~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 オス | |||||||
| J2 | G1/2 オス | |||||||
| J3 | G1/4 オス | |||||||
| J4 | 1/2 NPT オス | |||||||
| J5 | その他 | |||||||
| コード | 電気接続 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密閉ケーブル出力 | |||||||
| B4 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| D | 差圧 | |||||||
