| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BH93420-I |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 3〜5 営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000個/月 |
| モデルNO: | BH93420-I | 出力形式: | 4-20mAまたはRS485 |
|---|---|---|---|
| IP 評価: | IP68 | 精度: | ≤±0.5%F.S |
| 弁膜材料: | 316Lステンレス鋼 | 純重量: | 0.3kg ケーブルなし |
| 輸送パッケージ: | カートン | 原産地: | シャーン・シ |
| Hsコード: | 90261000 | 供給の能力: | 1000~3000 |
| 装置の種類: | 潜水型 | 生産プロセス: | 拡散シリコンセンサー |
| 探査機のタイプ: | 探査機のタイプ | ||
| ハイライト: | 4-20mA 水静的レベルトランスミッター,ステンレス鋼の水静止レベルトランスミッター,BH93420-Iシリーズ 水静的レベルトランスミッター |
||

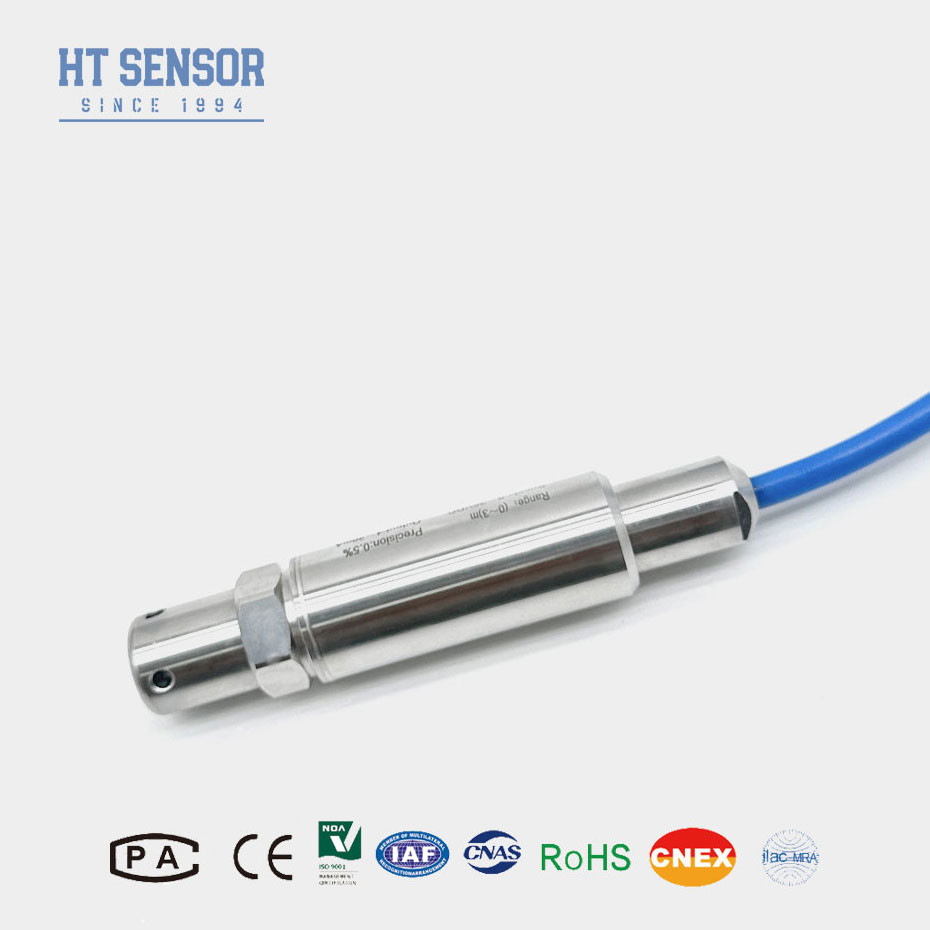

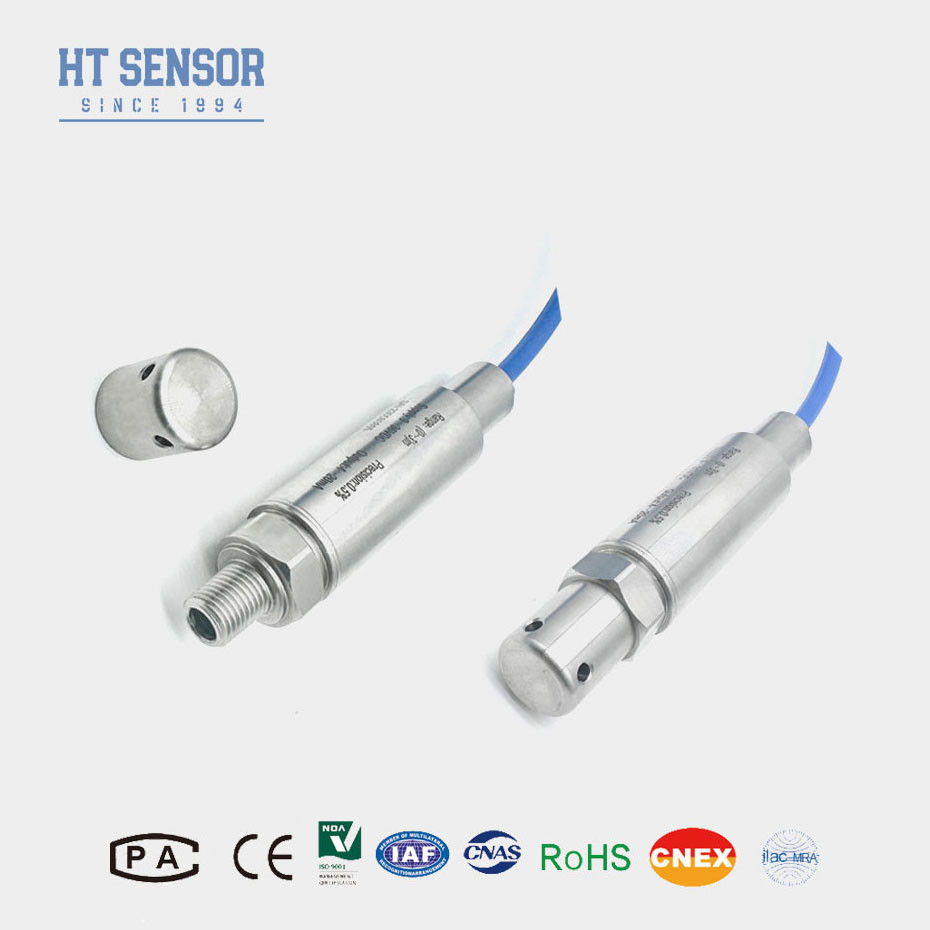

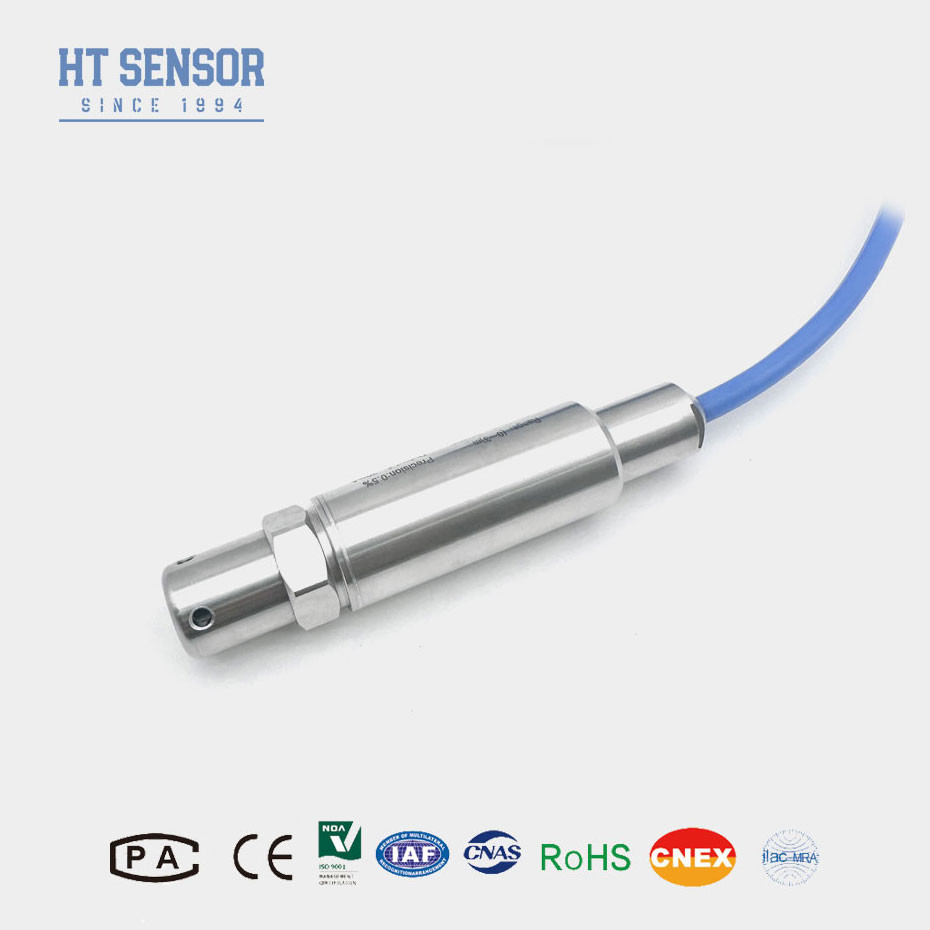

BH93420-I水静的レベルトランスミッター導入について水静的レベルトランスミッター:
BH93420-私は液体レベルトランスミターは,様々な液体アプリケーションで正確かつ信頼性の高いレベル測定のために設計されています. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional)この潜水式圧力変圧器は,室内および室外でのレベルモニタリングに優れたソリューションです.
水静的レベルトランスミッター多様なアプリケーションで正確なレベル測定のための汎用的で信頼性の高いソリューションです.その堅牢な構造と先進技術は,長期間のパフォーマンスと最小限の保守を保証します.
製品の特徴
1.数字温度補償: 幅広い温度範囲で正確な測定.
2測定範囲:H2Oの0-1mから0-200mの範囲で利用できます.
3出力信号:4-20mA,0-5VDC,またはデジタル出力 (RS485,Modbus)
4精度: ±0.1% FS 精度の測定のために
5材料: 耐腐蝕性のある不?? 鋼のコーティング
適用:
*液体レベルタンク
* ガソリンとディーゼル燃料タンク
* 下水道
* 地下水位測定部
性能パラメータ:
| 測定範囲 | 0~10m...400mH2O |
| 過負荷 | ≤ 2 X 定数範囲 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.2%F.S/年 (最大) |
| ゼロ点温度変動 | ±1.5%F.S (典型) ±2%F.S (最大) |
| 全尺度温度変動 | ±1.5%F.Sr (タイプ) ±2%F.S (最大) |
| 補償温度 | 0〜50°C (0-1m. 0〜2m) ); 0~70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP67,IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~0.3Kg (含まない) ケーブル) |
| ケーブル材料 | ポリエチレン,ポリウレタン |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3 ワイヤー |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4 ワイヤー |
注文のヒント:
分散型シリコン圧力トランスミッターの購入を検討する際には 選択された製品が 特定のアプリケーションのニーズに 合致していることを確認するために いくつかの要因を 評価することが重要です下記は,注文プロセスを通してあなたを助けるための包括的なガイドです
1測定基質が選択時に接触する製品成分と互換性があることを確認してください.
2測定された介質の密度は指定する必要があります.
3強い電磁気や無線周波数の干渉の場合,詳細を当社に提供し,注文に記載してください.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することを推奨します.
5材料の互換性
ハウジングとケーブル材料:送信機で使用された材料 (例えば,ステンレス鋼,PVC,PTFE) が測定される液体と互換性を確保する.特に腐食性や攻撃性のある物質を扱う場合.
| 順序 ガイド: | ||||||||
| BH93420 | コード | 図面 建設 | ||||||
| 私は | 圧力トランスミッター | |||||||
| 測定範囲 | 0~10m...400mH2O | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
| コード | 材料 | |||||||
| 01 | 304 ステンレス | |||||||
| 02 | 316L ステンレス | |||||||
| コード | ケーブル材料 | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
FAQ:
1分散型シリコン潜水式レベルトランスミッタとは?
拡散式シリコン潜水レベル送信機は,センサーを液体中に浸透させることで液体レベルを測定するために使用される装置である.水静圧に基づく正確で信頼性の高い測定を行うために分散シリコン技術を使用.
2分散型シリコン潜水式レベルトランスミッタはどう機能する?
センサーの上にある液体柱が施す水静止圧を測定します この圧力は電気信号に変換されます液体の濃度を決定するために処理される.
3このタイプのトランスミッターの主要特徴は何ですか?
高精度
堅固な構造
温度補償
長期安定性
簡単にインストール
4このトランスミッターの製造には どんな材料が使われていますか?
通常は不老鋼または他の耐腐蝕材料で作られ,厳しい環境や攻撃的な液体に耐える.
5浸水式シリコンレベルトランスミッタを どうやって設置する?
センサーは測定対象の液体に浸透させ,電源を介してモニタリングシステムまたはコントローラに接続します.
6どんな出力信号が利用可能ですか?
一般的な出力信号には4-20mA,0-5VDC,RS485やModbusなどのデジタル出力がある.
