高温工業用圧力トランスミッタ 工業用用用用 流膜付き
Product Details
| 型番: | BP93420-IIIF | 電源: | 12-32VDC (※24VDC) |
|---|---|---|---|
| アウトプット: | 4-20mA RS485 ディスプレイ付き | 圧力式: | 計量,絶対,密閉圧 |
| 範囲: | 0-35kpa~20Mpa | 構造タイプ: | フルッシュ・ダイアフレームセンサー送信機 |
| 測定媒体: | 高温 液体 | 精度グレード: | 0.5％ |
| フラット: | DN25-DN50 -DN100 など | カスタマイズ: | OEM |
| ハイライト |
同じ高さのダイヤフラム圧力送信機,工業用圧力トランスミッター,高温圧力送信機 |
||
Product Description

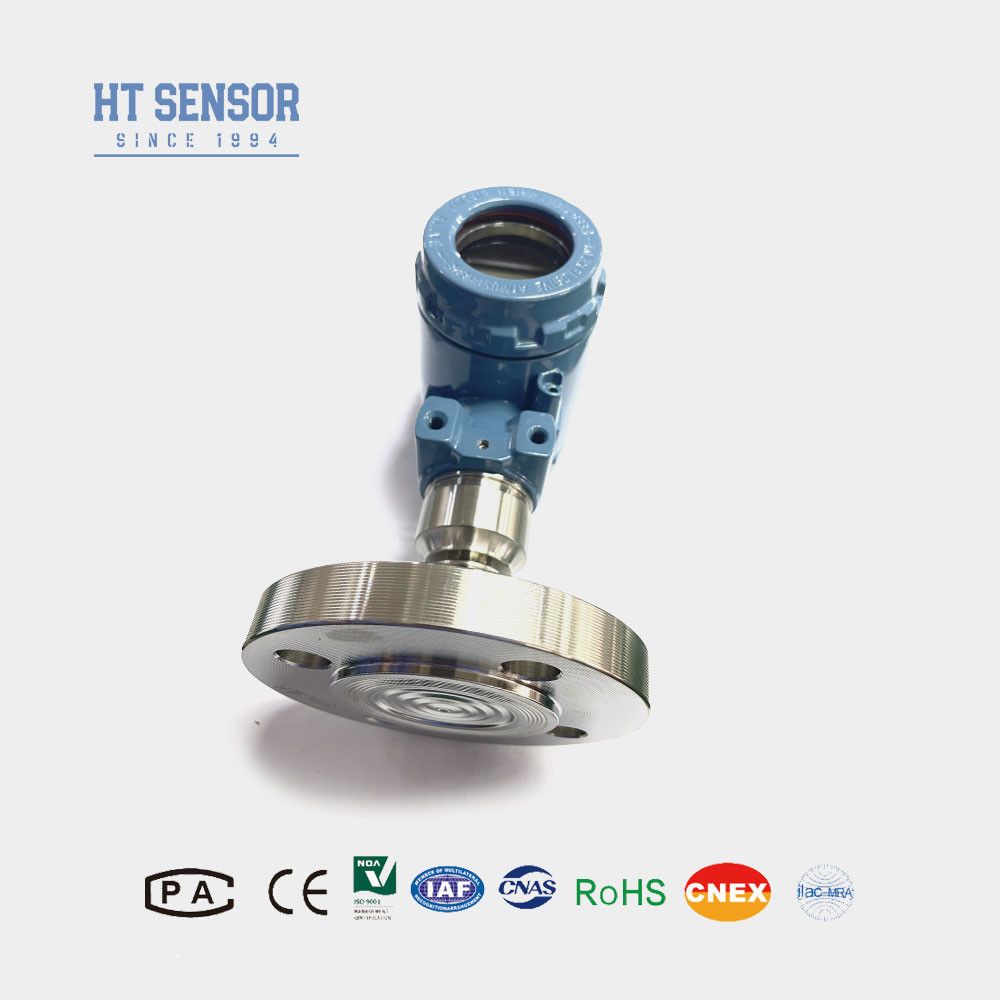

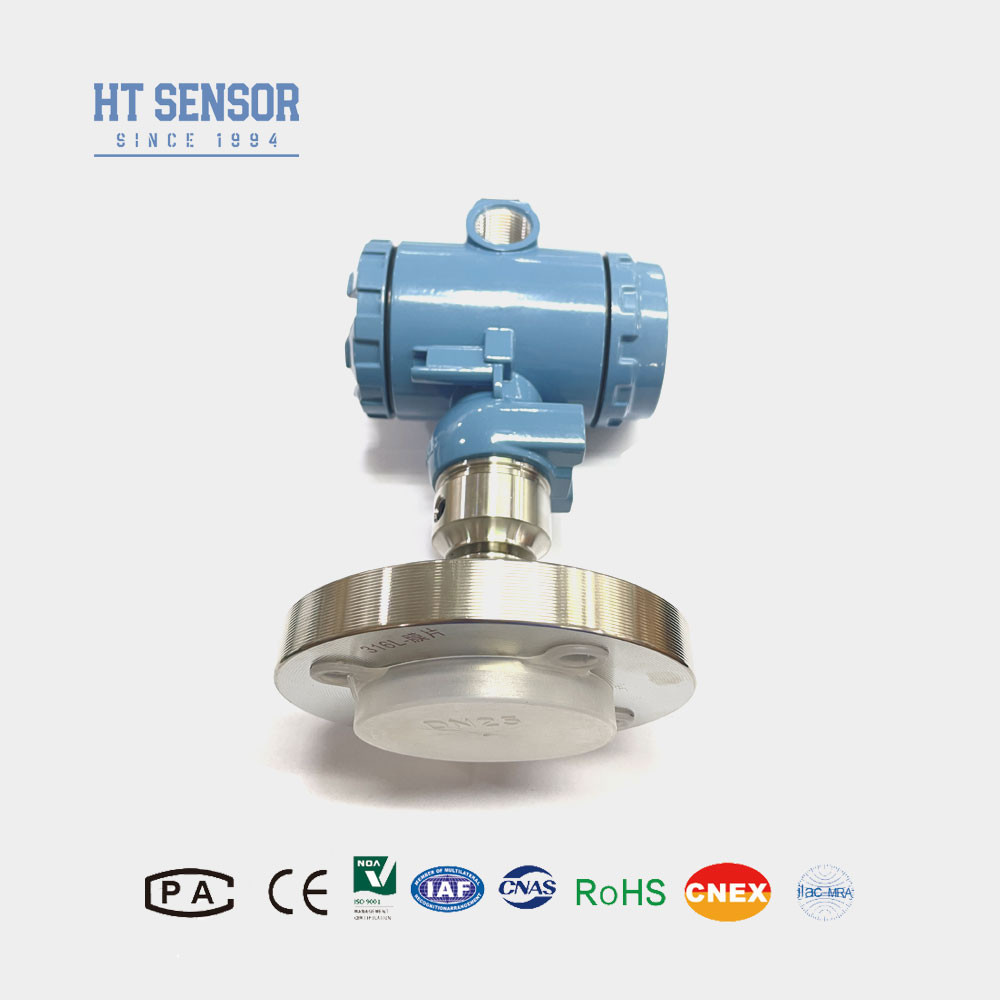

工業用途向けフラッシュダイヤフラム付き高温圧力トランスミッタ
BP93420-IIIF 圧力トランスミッタ
の紹介工業用圧力 センサー トランスミッタFAQ
BP93420-III高温圧力トランスミッタは、HTシリーズシリコン抵抗膜オイル充填コアを信号測定素子として使用しています。そのプロセス接続には、316L分離ダイヤフラムと対応するフランジの直接溶接が含まれており、正確な圧力測定を保証します。カスタマイズされたヒートシンクは、高温環境に適応するように設計されています。ステンレス鋼ハウジング内では、信号処理回路がセンサー信号を標準出力信号（4-20mA）に変換します。コンポーネント、半製品、および完成品の厳格なテストとエージングスクリーニングを実施し、トランスミッタの安定した信頼性の高い性能を保証しています。
| の性能パラメータ | |
| 大口径ダイヤフラム/高温圧力トランスミッタ | -100kPa…0kPa ～ 35kPa…20MPa |
| コード | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の1.5倍 |
| 精度 @ 25℃ | ±0.25%（標準）±0.5%（最大） |
| 再現性& ヒステリシス | 0.02%F.S（標準）0.05%F.S（最大） |
| 長期安定性 | ±0.1%F.S/年（標準）±0.2%F.S/年（最大） |
| ゼロ点温度ドリフト | ±0.02%F.S/℃（≤100KPa）±0.01%F.S/℃（＞100KPa） |
| フルスケール温度ドリフト | ±0.02%F.S/℃（≤100KPa）±0.01%F.S/℃（＞100KPa） |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70℃（≤10mpa、カスタマイズ可能） |
| 動作温度 | -20℃~80℃ |
| 保管温度 | -40℃~120℃ |
| 振動 | 10g、55Hz ～ 2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex ia IIC T6 Ga |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~4kg |
の製品の特徴工業用圧力センサー トランスミッタFAQ
- 1. 広い測定範囲、さまざまな圧力インターフェースオプション
- 2. 多様な出力信号オプション
- 3. 調整可能なゼロとフルスケール
- 4. 高精度、複数の滅菌プロセス接続
の用途工業用圧力センサー トランスミッタFAQ
- 316Lを使用した非腐食性ガスおよび液体の測定に適しています。
- 滅菌処理のための医療、バイオ医薬品、食品衛生産業。
- 製紙および化学産業、ならびに下水レベルおよび飲料に使用。
| の出力信号 工業用圧力センサー トランスミッタ | 電源電圧 | 出力タイプ |
| 4~20mA | 12~30VDC | 2/3/4線式 |
| 0~10/20mA | 3線式 |
|
| 0/1~5V | ||
| 0/1~10V |
| の注文のヒント 工業用圧力トランスミッタ |
- 1. 互換性の確認：製品を選択する際は、テスト対象媒体が製品の接触部品と互換性があることを確認してください。
- 2. 防爆製品：防爆製品にはデジタル表示ヘッドは含まれていないことに注意してください。
- 3. ディスプレイの電源：LCDまたはLED表示ヘッド付きのトランスミッタを注文する場合、トランスミッタの電源は20VDC以上である必要があります。
- 4. 雷保護：製品の信頼性の高い動作を確保するために、現場に雷保護装置を設置し、製品と電源が確実に接地されていることを確認することをお勧めします。
- 5. ケーブルオプション：デフォルトのケーブル長はなしで、3種類のケーブル材質から選択できます。特に指定がない限り、ポリエチレンケーブル材質を使用できます。異なるケーブル材質が必要な場合は、注文書に明記してください。
- 6. 特別な要件：強い振動、瞬間的な衝撃力、強い電磁またはRF干渉などの特別な要件がある場合は、お知らせいただき、注文書に明記してください。
| の注文ガイド | ||||||||
| 工業用圧力センサー トランスミッタ | BP93420XX | |||||||
| その他 | コード | |||||||
| 概要構造 | IB | 一般圧力トランスミッタ | IX | |||||
| 表示圧力トランスミッタ | IE | 耐衝撃航空圧力トランスミッタ | IIC/III | |||||
| 工業用一般/表示圧力トランスミッタ | IF | 防湿圧力トランスミッタ | IIE/IIIE | |||||
| 一般/表示圧力トランスミッタ | IN | |||||||
| 空調専用圧力トランスミッタ | IC | |||||||
| 高温圧力トランスミッタ | IQ/IQT | |||||||
| 大口径ダイヤフラム/高温圧力トランスミッタ | 測定範囲 | |||||||
| -100kPa…0kPa ~ 35kPa…3.5MPa | (0-X)Kpa または MPa | |||||||
| その他 | コード | |||||||
| 電源 | D1 | |||||||
| 24VDC | D2 | |||||||
| 5VDC | B6 | |||||||
| その他 | コード | |||||||
| 出力信号 | S1 | 4~20mADC | S5 | |||||
| 0~20mADC | S2 | 1~5VDC | S6 | |||||
| 0~10VDC | S3 | 0~5VDC | S7 | |||||
| 0.5~4.5VDC | S4 | |||||||
| その他 | コード | |||||||
| 圧力接続 | J1 | |||||||
| M20×1.5 | J2 | |||||||
| G1/2 | J3 | |||||||
| G1/4 | J4 | |||||||
| 7/16-20UNF | B6 | |||||||
| その他 | コード | |||||||
| 電気接続 | B1 | |||||||
| Hirschmann | B2 | |||||||
| PG7プラグ | B3 | |||||||
| 密閉ケーブル出力 | B4 | |||||||
| 2088工業用ケーシング | B5 | |||||||
| ディスプレイ付き2088工業用ケーシング | B6 | |||||||
| その他 | コード | |||||||
| 圧力タイプ | G | |||||||
| ゲージ圧 | A | |||||||
| 絶対圧 | S | |||||||
密閉基準圧力FAQ
:
1. Q: 圧力センサー トランスミッタの特徴は何ですか？
A: 当社の圧力センサー トランスミッタは、高精度、耐久性、優れた性能を特徴とし、カスタマイズのオプションがあります。
2. Q: 特別な仕様をカスタマイズできますか？
A: はい、当社のエンジニアは、OEMおよびODMサービスを通じて、特定のニーズに合わせて製品を調整できます。
3. Q: 生産能力はどのくらいですか？
A: 当社の製造施設は、毎月最大30,000個の圧力センサー トランスミッタを生産する能力があり、大規模な注文に対応できます。ただし、スムーズな生産と納期のスケジュールについては、事前に当社の営業チームにご連絡いただくことをお勧めします。
4. Q: 典型的な納期はどのくらいですか？
A: 標準モデルの納期は通常5〜8営業日ですが、カスタマイズされた製品は異なる場合があります。
5. Q: 製品の価格はどのように設定されていますか？割引はありますか？
A: 大量注文または長期的なパートナーシップについては、割引が適用される競争力のある価格を提供しています。
6. Q: 製品の保証は何ですか？アフターサービスは？
