分散シリコンピエゾレシシティブドワイヤー差圧センサー
Product Details
| モデル: | BP93420D-II | 範囲: | 0-20kpa~2Mpa |
|---|---|---|---|
| パワー: | 5VDC 24VDC ((12-32VDC) | 出力: | 0.5-4.5V 4-20mA RS485 など |
| 材料: | ステンレス鋼 | 糸: | 男性も女性もOEMできる |
| 圧力の種類: | 差圧センサー送信機 | 保護クラス: | IP65 |
| テスト メディア: | 空気油と水 | コネクタ: | 大きなDIN |
| ハイライト |
分散型シリコンピエゾレシシブ差圧トランスミッター,ドワイヤー差圧センサー,ドワイヤー差圧伝達機 |
||
Product Description

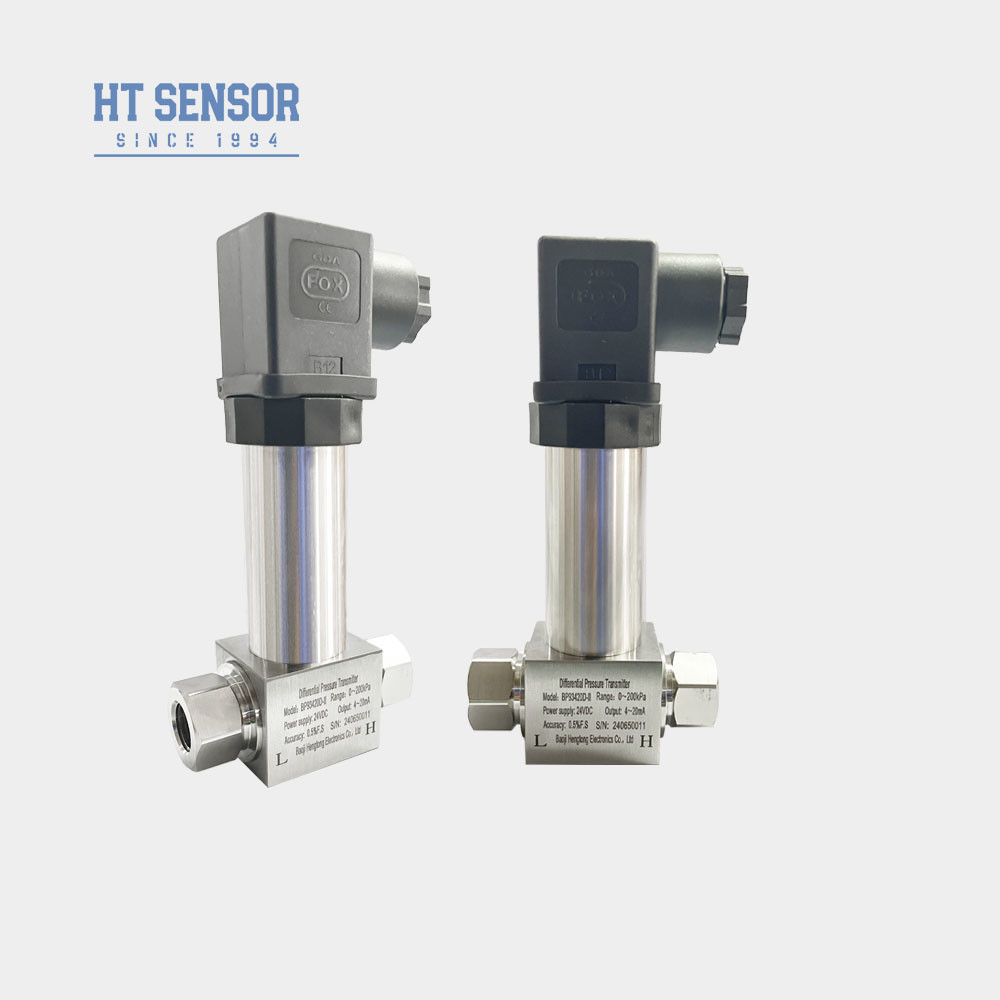

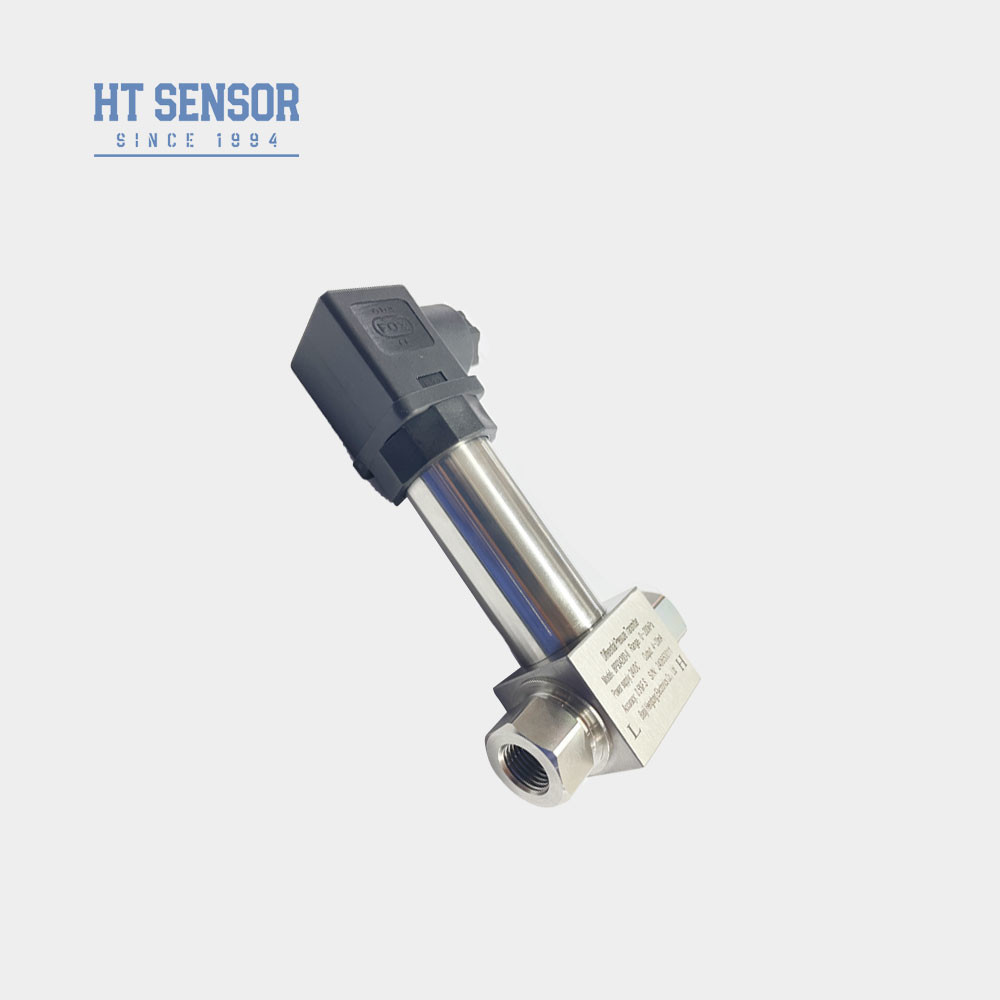

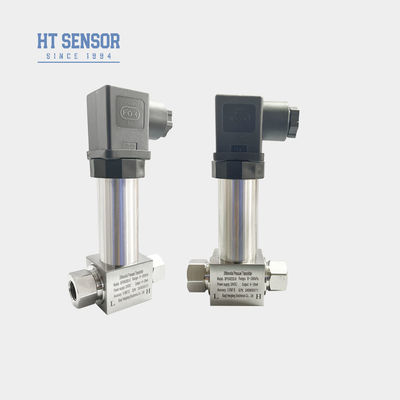

拡散型シリコンピエゾ抵抗Dwyer差圧センサー付き差圧トランスミッタ
BP93420DII D差圧 P圧力 トランスミッタ
差圧トランスミッタの紹介:
BP93420DII差圧トランスミッタは、拡散型シリコンピエゾ抵抗センサーを採用しています。ガスと液体の圧力差を測定して出力し、表示することができます。石油、化学、電力、水文などの業界のパイプラインにおける様々なガスと液体の圧力差の測定に適用できます。
製品の特徴 差圧トランスミッタの:
- トランスミッタはステンレス鋼構造設計を採用しており、コンパクトな構造で設置が簡単です。
- 厳格な温度補償とエージングスクリーニングの後、安定した信頼性の高い性能を確保します。
- 電気インターフェースは外部接続または直接接続が可能です。
アプリケーション 差圧トランスミッタの::
- 1. 石油、化学、電力、水文などの業界のパイプラインにおける様々なガスまたは液体の差圧測定に適しています。
- 2. 産業現場のプロセス制御で使用されます。
- 3. パイプと炉の差圧測定。ers
| 性能パラメータ 差圧トランスミッタの: | |
|---|---|
| 測定範囲 | 0-10KPa……〜2MPa |
| 圧力タイプ | 差圧 |
| 片側過負荷 | ≤定格範囲の3倍 |
| 静圧 | 定格範囲の5倍または7 MPaの間の最小値 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (標準) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (標準) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年(≤200KPa) ±0.2%F.S/年(＞200KPa) |
| ゼロ温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 動作温度 | -30℃~80℃ |
| 保管温度 | -40℃~100℃ |
| 振動 | 10g,55Hz ～ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | ~0.45kg |
| 出力信号 | 電源電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線 |
| 0～10/20mA |
3線 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 注文のヒント 差圧トランスミッタの: |
1. 製品を選択する際は、試験媒体が製品の接触部品（ステンレス鋼304または316L）と互換性があることを確認してください。
2. 信頼性の高い動作を確保するために、測定点とトランスミッタの間に3つのバルブチューブを設置して、トランスミッタの正圧室と負圧室の圧力がゆっくりと均一になるようにすることをお勧めします。片側の過負荷が深刻な場合、センサーが損傷します。
3. 取り付けの際は、両端の圧力インターフェースを水平に配置して、設置位置が製品に与える影響を最小限に抑える必要があります。
4. 強い振動、瞬間的な衝撃、強い電磁干渉または無線周波数干渉などの特別な要件がある場合は、お知らせいただき、注文書に明記してください。
5. LCDまたはLEDディスプレイヘッド付きのトランスミッタを注文する場合、トランスミッタの電源は20VDCを下回らないようにしてください。
| 注文ガイド 差圧トランスミッタの: | ||||||||
| BP93420XX | 圧力トランスミッタ | |||||||
| コード | 概要構造 | |||||||
| DII | 差圧トランスミッタ | |||||||
| 測定範囲 | 0-10KPa……〜2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 オス | |||||||
| J2 | G1/2 オス | |||||||
| J3 | G1/4 オス | |||||||
| J4 | 1/2 NPT オス | |||||||
| J5 | その他 | |||||||
| コード | 電気接続 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密閉ケーブル出力 | |||||||
| B4 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| D | 差圧 | |||||||
よくある質問:
Q1:Are あなたは製造会社ですか？
A1:当社は29年以上の経験を持つ製造業者です。
Q2:カスタマイズされた製品
A2:OEMおよびカスタムデザインサービスを提供しています。
Q3:品質保証
A3:当社の製品には、出荷日から元の購入者に対して12〜18か月の限定保証が付いています。Hengtongは、欠陥のある製品を無料で交換または修理します。この保証は、改造、誤用、または放置されたユニットには適用されません。
Q4:出荷と梱包
A4:製品は通常、UPS、FedEx、DHL、INTなどの国際エクスプレスで貨物前払いで出荷されます。また、お客様の出荷アカウントを使用して収集することもできます。標準的な輸出梱包には、検査認証が含まれます。
Q5:お問い合わせ
A5:技術的な質問やビジネスの問題について、お客様にサービスを提供する活発で経験豊富な営業チームがいます。メッセージを残すか、オンラインサービスをクリックしてください。
