高精度オイルで満たされた差圧変換器 差圧伝達器
Product Details
| モデルNO: | BP93420DII | 貯蔵温度: | -40~100°C |
|---|---|---|---|
| 圧力の種類: | 差異 的 圧力 | 作業温度: | -30~80℃ |
| 長期 安定性: | ±0.2%F.S/年 ((>200kpa) | 輸送パッケージ: | 標準輸出用 箱付きの梱包 |
| 原産地: | 中国 | Hsコード: | 9026201090 |
| 供給の能力: | 20000PCS/年 | 測定中間: | ガスまたは液体 |
| 精度度: | 00.25%00.5% | IP 評価: | IP65 |
| ハイライト |
高精度差圧伝達機,油で満たされた差圧トランスミッター,油で満たされた差圧変圧器 |
||
Product Description

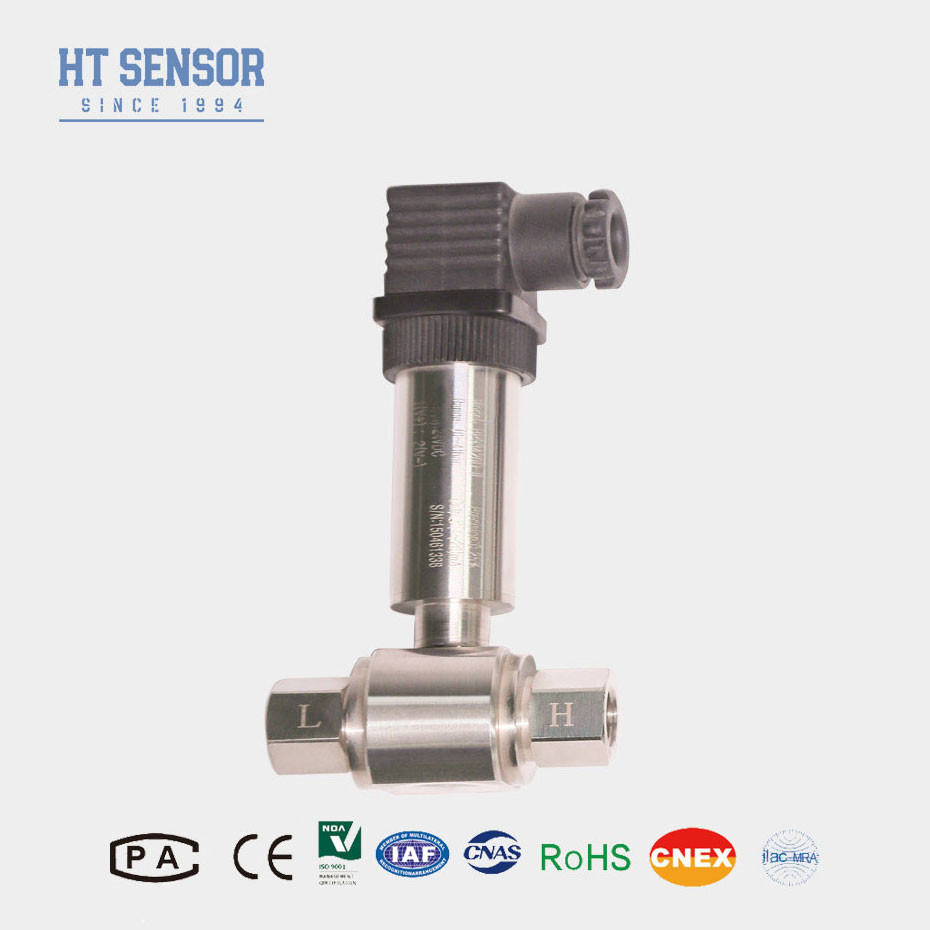

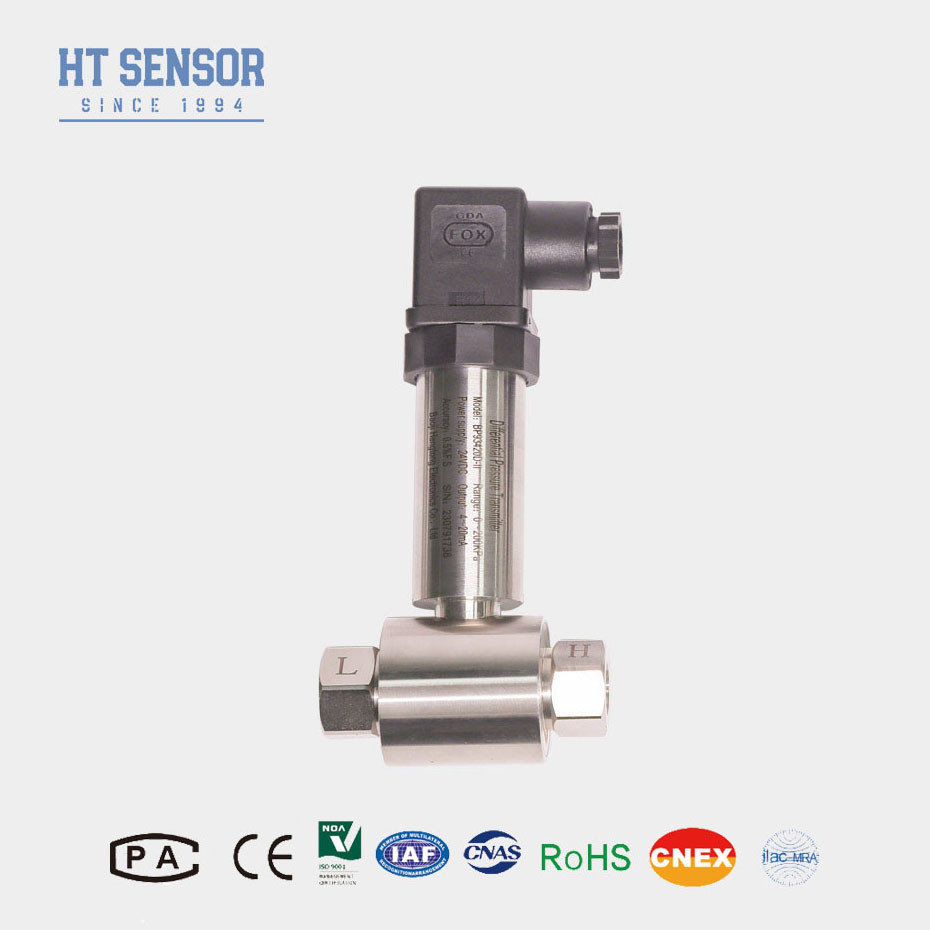

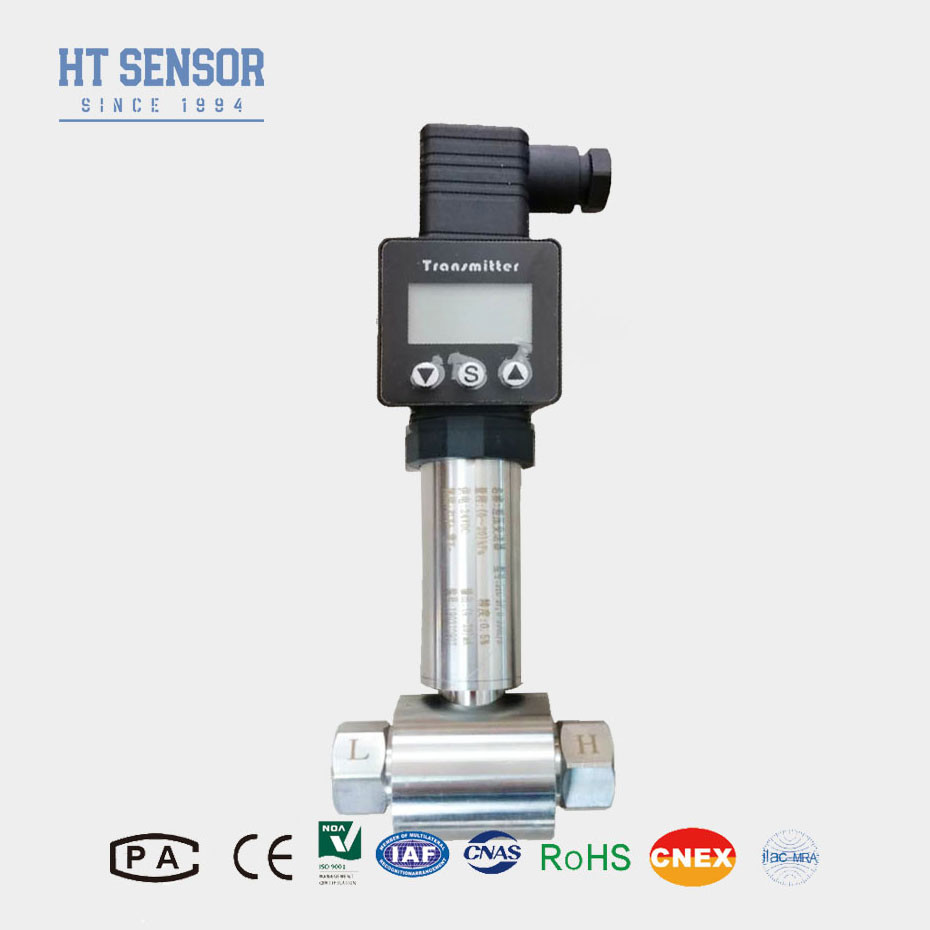

BP93420DII 差圧トランスミッター
差圧伝達器の導入:
BP93420DII 高精度オイルで満たされた差圧トランスミッタは,ピエゾレシシブ分散シリコンセンサーを使用します. センサーの温度,線性,デジタル補償技術によるヒステレシスと再現性.
デジタル補償は,高度なアルゴリズムとデジタル処理技術を利用して 圧力トランスミッターの性能と信頼性を向上させます.幅広い用途のための調整可能な圧力測定ソリューション.
センサーはシリコン弁で構成され,その中にピエゾレシシブ要素が拡散され,ウィートストーンブリッジ回路を形成します.腹膜が変形するこの変形により,ピエゾレシスティブ要素の抵抗が変化し,ウィートストーンブリッジのバランスが失われます.その結果,出力電圧は適用された差圧に比例します.
製品の特徴:
1高精度
2広い測定範囲
3耐腐食性
4強力な反干渉能力
5高温に適応する
6メンテナンスは簡単です
7複数の出力信号オプション
8高い信頼性
申請:
1.環境制御システムにおける差圧の測定
2.呼吸器のような医療機器の差圧を監視する
3管道と炉室の圧力測定
| 性能パラメータ | |
| 測定範囲 | 0〜10KPa~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (~0〜10KPa, 0〜20KPa),0〜70°C,-10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント |
2測定点と送信機の間には3つのバルブのマニポルトを設置することが推奨されます.送信機の正圧室と負圧室にゆっくりと均質な圧力を施す.
3設置中に,両端の圧力インターフェースを水平に配置して,設置場所が製品に与える影響を最小限に抑えるのが推奨されます.
4強い振動,即時の衝撃力,強い電磁気干渉,または無線周波数の干渉などの特殊な要求のために,私たちの会社に通知し,注文にこれらの要件を指定してください
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa...~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
FAQ:
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます. OEMとODMサービスを提供します
3Q: あなたの生産能力は?
A: その通り 製造施設は月3万台もの 圧力センサートランスミッタを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに割引の付いた競争価格
6Q: あなたの製品の保証は何ですか? そして販売後サービス?
A: 私たちの保証時間は出荷後24ヶ月です,そして私たちの販売後 24hsであなたの質問に答えるでしょう,PCネットワークによるリモート指示はいつも利用できる
