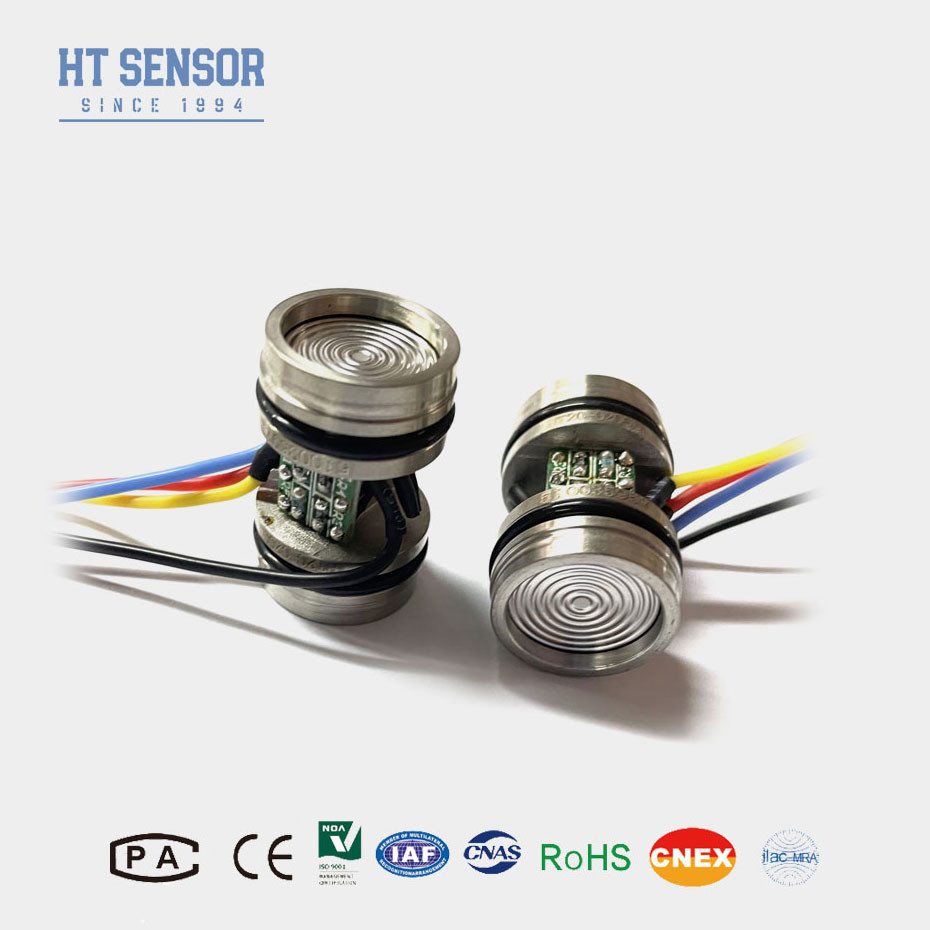

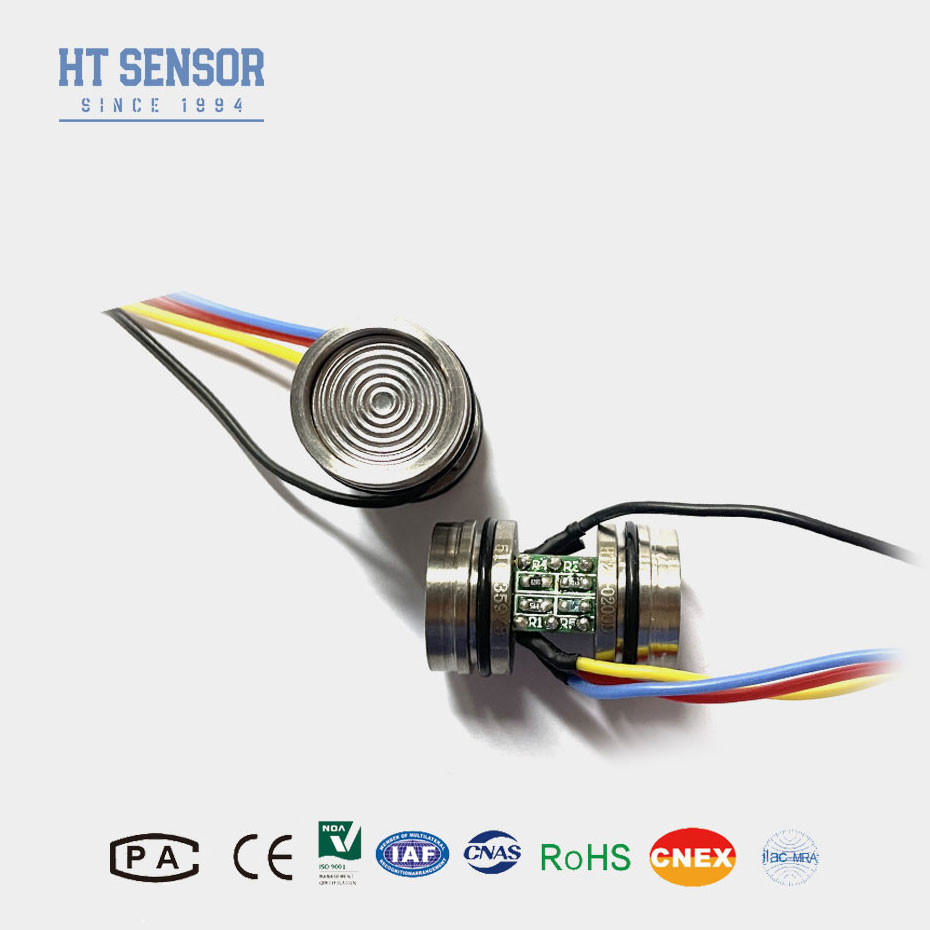

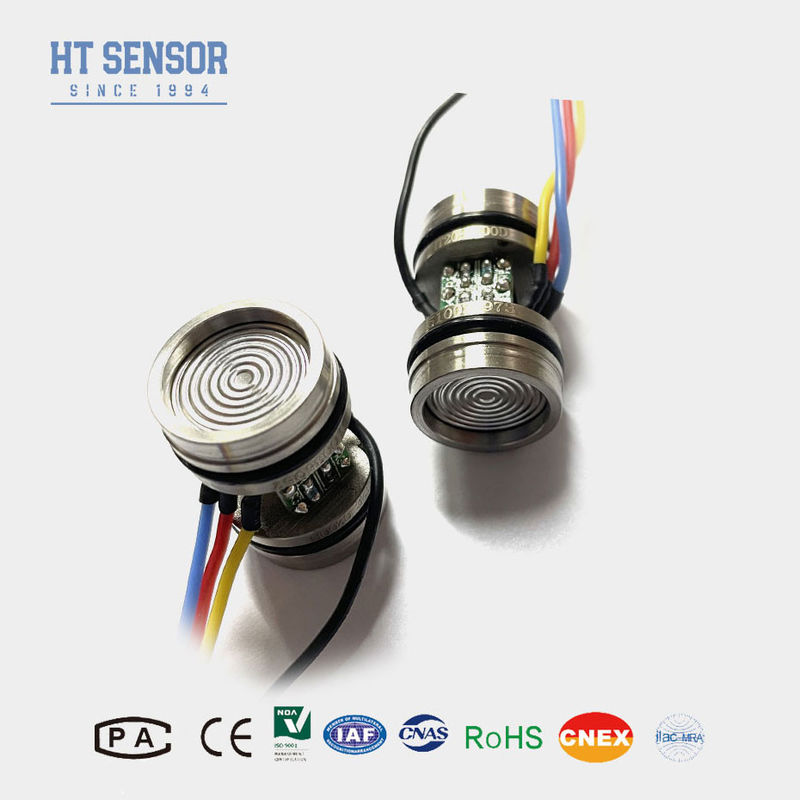

カスタマイズされたアプリケーションのための耐久性10VDCピエゾレシシブ差圧センサー
Product Details
| モデルNO: | HT20V | ワイヤリングタイプ: | 4本のワイヤー |
|---|---|---|---|
| 測定中間: | ガスと液体 | オーダーメイド: | オーダーメイド |
| パワー: | 10VDC | 輸送パッケージ: | カートン |
| タイプ: | 差点ピエゾレシシブ圧力センサー | 出力信号の種類: | アナログタイプ |
| 材料: | ステンレス鋼 | カスタマイズ: | 利用可能 カスタマイズされた要求 |
| ハイライト |
カスタマイズされたアプリケーション ピエゾレシスティブ差圧センサー,10VDC ピエゾレシスティブ差圧センサー,耐久性のあるピエゾレシシブ差圧センサー |
||
Product Description
差分散シリコン圧力センサーの導入:
HT20V圧力の差を測定するために設計されています.このタイプのセンサーは,圧差を電気信号に変換するために,シリコンのピエゾレシシブ特性を使用しますこれらのセンサーは高精度,安定性,信頼性で知られており,様々な産業および商業用途に最適です.
製品の特徴微分分散シリコン圧力センサー:
1高精度:正確な差圧測定を可能にします.
2優れた安定性:長期間性能を維持する.
3. 広い測定範囲: 小さくても大きくても差圧を測定できる.
4温度補償: 幅広い温度範囲で正確な読み取りを保証します.
- 差圧検出器
- 圧力校正装置
- 液体レベル測定
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線
| 性能パラメータ微分分散シリコン圧力センサー: | ||||
| 測定範囲 | 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| タイプ | マックス | ユニット | ||
| 線形性 | ±015 | ±03 | %F.S | |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |
| ヒステレシス | 0.05 | 0.1 | %F.S | |
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S |
| ≥35kPa | ±08 | ±15 | %F.S | |
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±08 | ±15 | %F.S | |
| 補償したテンプ | ≤20KPa | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| 動作温度 | -20~80 | oC | ||
| 貯蔵温度 | -40~125 | oC | ||
| 許容される過負荷 | 3倍の全スケールまたは4MPaの間の小さい値を取ります | |||
| 爆発圧 | 5X 完全なスケール | |||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||
| 弁膜材料 | 316L | |||
| 断熱抵抗 | ≥200MΩ 100VDC | |||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||
| ショック | 100g,11ms | |||
| 応答時間 | ≤1ms | |||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||
| 充填 中間 | シリコンオイル | |||
| 体重 | 45g | |||
| パラメータは次の条件で試験する: 常電圧10V,環境温度は25oC | ||||
| 図面 建設微分分散シリコン圧力センサー | |
| サイズ | |
| 注記:出口端は正端です.ワイヤの色に変化がある場合は,正確な情報のためにセンサーに付着したラベルを参照してください. | |
| 電気接続と補償微分分散シリコン圧力センサー |
|
| 選択した例 |
| 注文のヒント |
必要な気密性
2補償板を詰め込むか,損傷しないように垂直に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
