| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | BPHT24 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000個/月 |
| モデルNO: | BPHT24 | 範囲: | 0-10kpa~035mpa |
|---|---|---|---|
| パワー: | 5Vdc / 12-32Vdc ((24VDC) | 出力: | 0.5-4.5VDC /4-20mA など |
| 接続する: | M20*1.5 G1/2 1/2NPT | タイプ: | 弁圧感センサー |
| 測定中間: | 液体,ガス,飲料用粘着剤など | 精度レベル: | 0. 5%FS |
| 材料: | ステンレス鋼 | カスタマイズ: | OEMとODM |
| ハイライト: | 化学産業用 弁圧感センサー,BPHT24 フラッシュ弁圧感センサー,環境保護 弁圧感センサー |
||

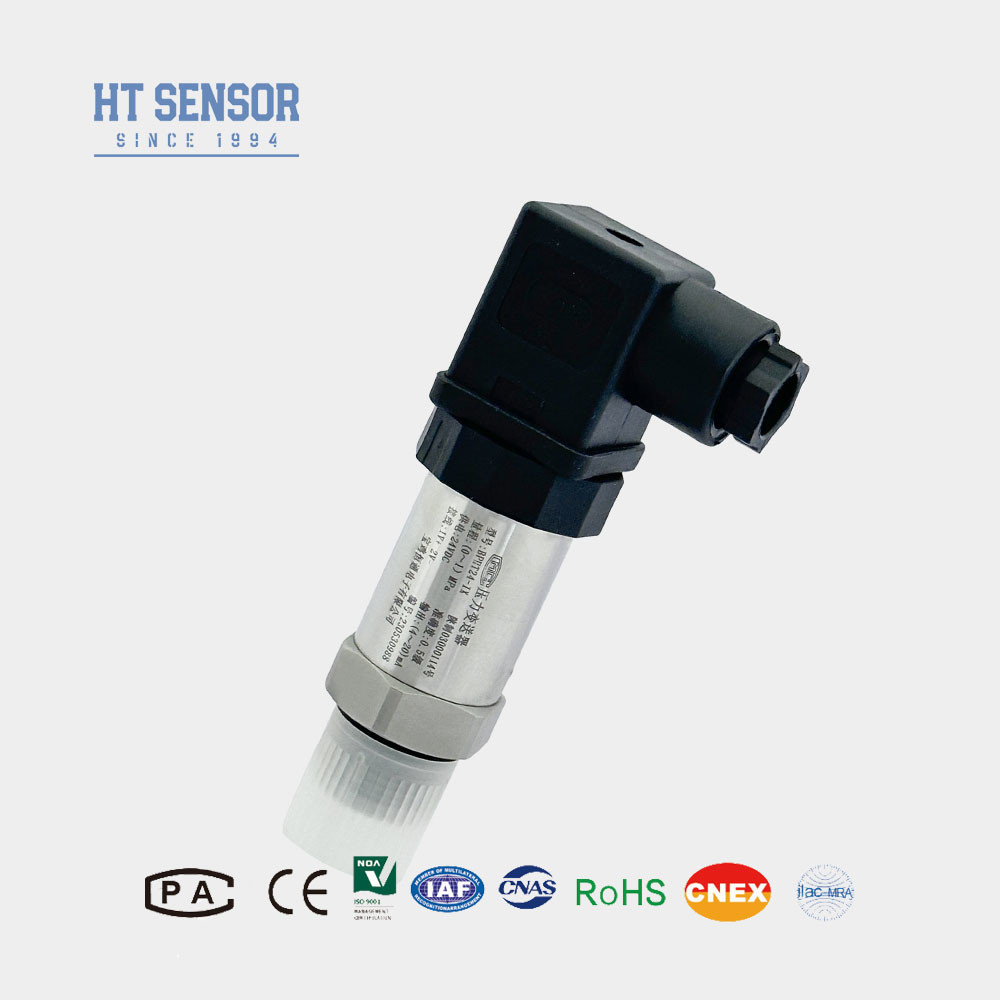

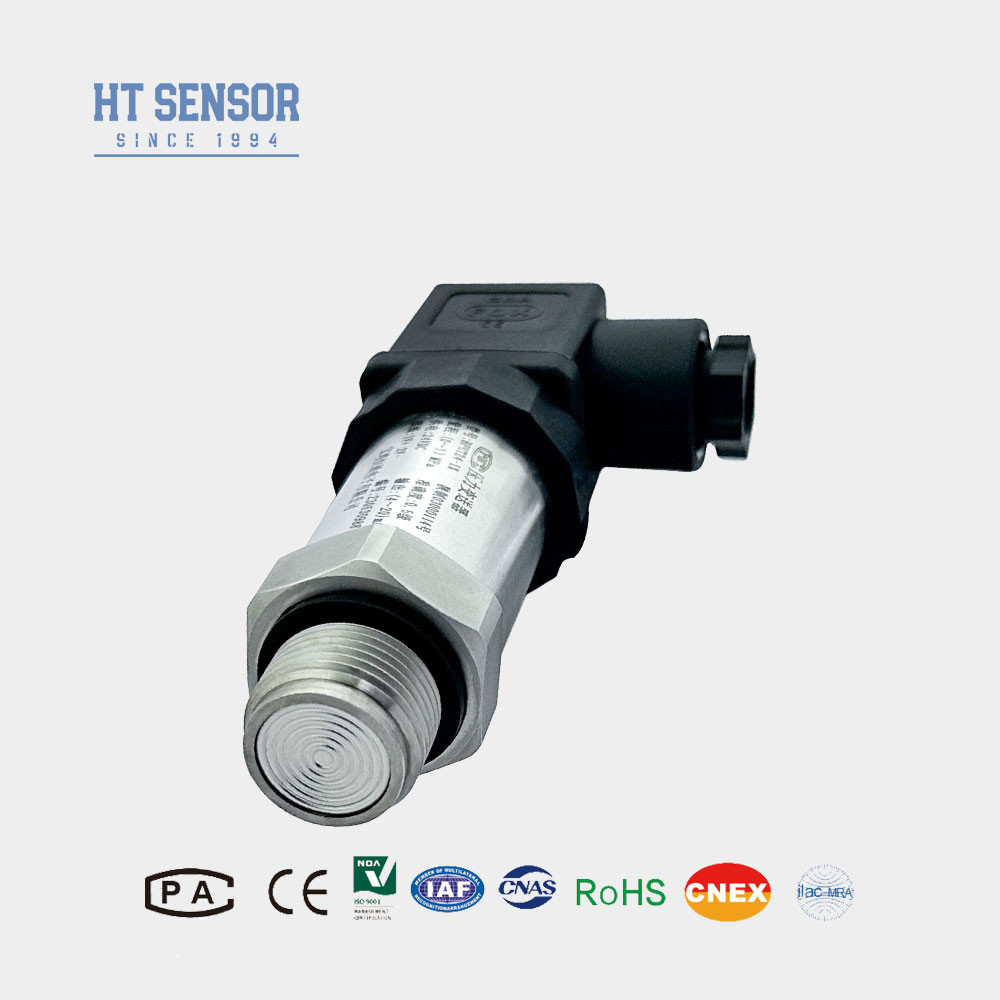

BPHT24フラッシュ弁圧感センサー
圧感センサーの導入:
BPHT24 測定要素とハウジング: BPHT24 圧力センサートランスミッターは,HT シリーズプレート弁のシリコン隔離油芯を信号測定要素として採用する.すべてのコンポーネントはステンレス鋼の囲いの中に収蔵されていますセンサー信号を顧客が要求する標準出力電流または電圧に変換します
製品の特徴圧感センサーのフラッシュ・ディアフラーム:
1圧力インターフェースの様々なオプション
2衛生的な用途のために設計され 中途半端なスケーリングを防止します
3高精度で完全にステンレス鋼の構造で
4掃除が簡単だ
申請圧感センサーのフラッシュ・ディアフラーム:
1. 316Lで腐食性のないガスと液体を測定するのに適しています.
2環境保護や化学産業に最適です
3海洋や航空産業で使用されます.
4医療,バイオ医薬品,食品衛生産業で使用するのに適しています.
| 性能パラメータ圧感センサーのスプラッシュ・ダイアフレーム | |
| 測定範囲 | 0~35Kpa...~20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 保護評価 | IP65 |
| 体重 | ~0.25kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4本のワイヤ |
| 注文のヒント |
1製品を選択する際には,試験対象の介質が製品の接触部分と互換性があることを確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地状態にあることを確認することが推奨されます..
5.ケーブルはデフォルトのケーブルが付属していない. あなたがケーブルを必要とする場合,選択するための3つの材料があります. 具体的な指示が与えられていない場合,ポリエチレンケーブル材料がデフォルトで使用されます異なるケーブル材料が必要な場合は,注文書に記載してください.
6強い振動,瞬間的な衝撃,強い電磁気または無線周波数の干渉などの特殊な要件の場合,ご注文に記載してください.
| 注文ガイド圧感センサーのフラッシュ・ディアフラーム | ||||||||
| BPHT24 | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| 第9回 | プレッシャートランスミッタを表示 | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| T | 高温耐圧伝送機 | |||||||
| 測定範囲 | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
FAQ:
1Q: 圧力センサーの特性は?
A: 圧力センサーのトランスミッターは 高精度で耐久性があり,カスタマイズできるオプションで優れた性能があります.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,OEMとODMサービスを通して,特定のニーズを満たすために製品を調整することができます.
3Q: あなたの生産能力は?
A: 私たちの製造施設は,最大3万の 圧力センサートランスミッタを月に生産する能力を持っています.順調な生産と配送スケジュールのために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルは通常,5~8日間の配達期間があり,カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量オーダーや長期間のパートナーシップでは 格安で競争力のある価格を提供しています.
6Q: あなたの製品の保証は何ですか? そして販売後サービス?
A: 当社の製品には出荷日から24ヶ月保証があり,販売後サービスは 24時間以内に迅速な対応を保証し,PCネットワークによるリモートインストラクションサポートも提供しています.
