液体レベル検出のためのカスタマイズ可能なHT19V拡散シリコンピエゾレシシブ圧力センサー
Product Details
| モデルNO: | HT19V | 糸の種類: | 違う |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定中間: | ガスと液体 |
| 範囲: | 0〜10kpa~60mpa | 生産量: | mV |
| 圧力の種類: | G/A/S | 供給: | 5〜10VDC |
| Hsコード: | 9026209090 | 供給の能力: | 月20000個 |
| タイプ: | ピエゾレシスティブ圧力センサー | 材料: | ステンレス鋼 |
| カスタマイズ: | OEMとODMで利用可能 | ||
| ハイライト |
シリコンピエゾレシシブ圧力センサー,Customizable Silicon Piezoresistive Pressure Sensor |
||
Product Description

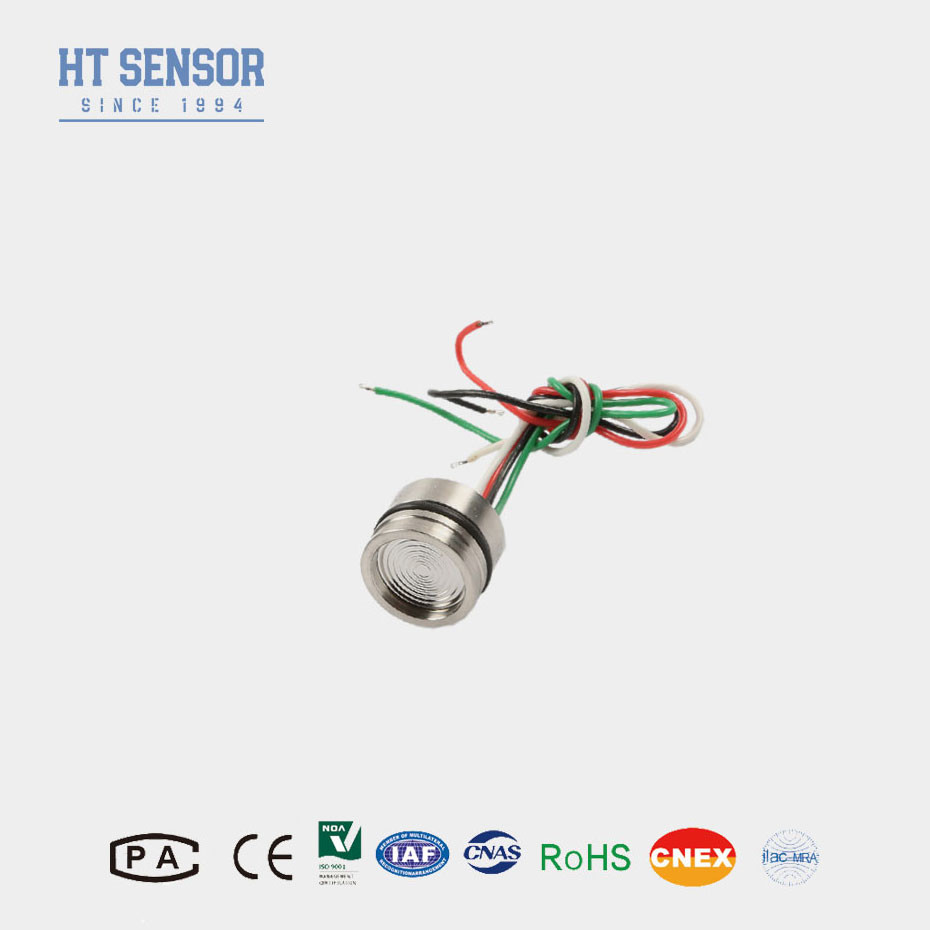

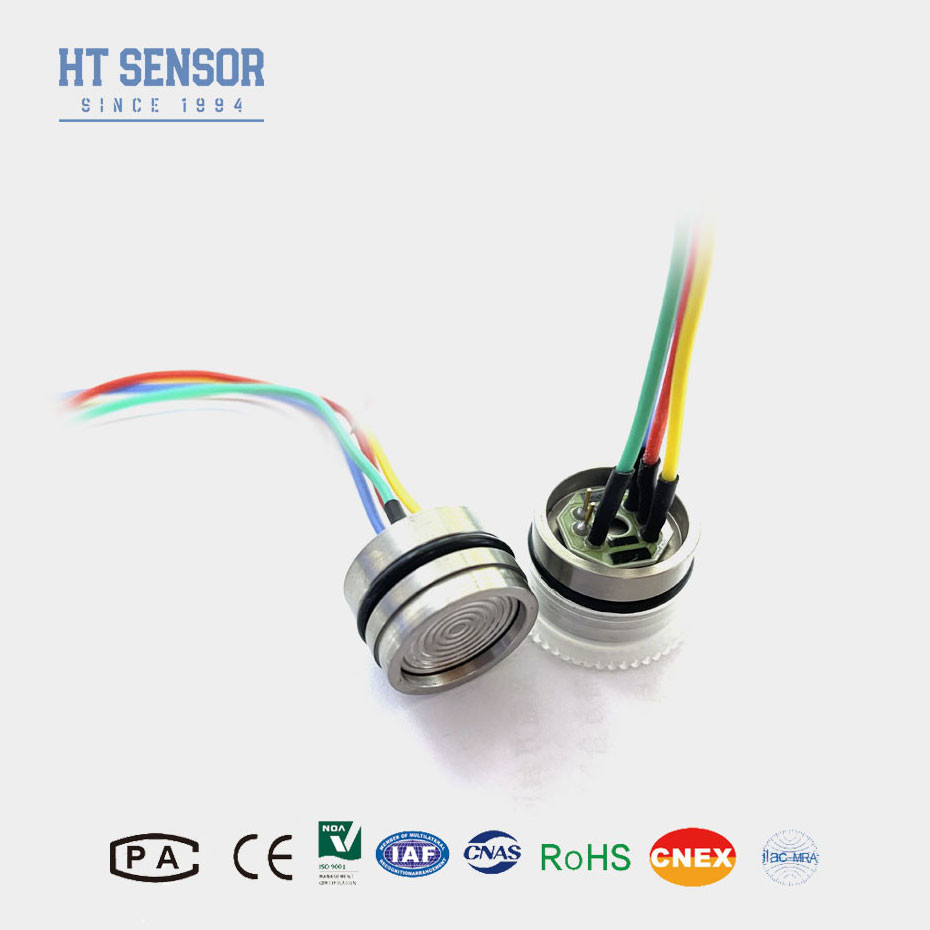

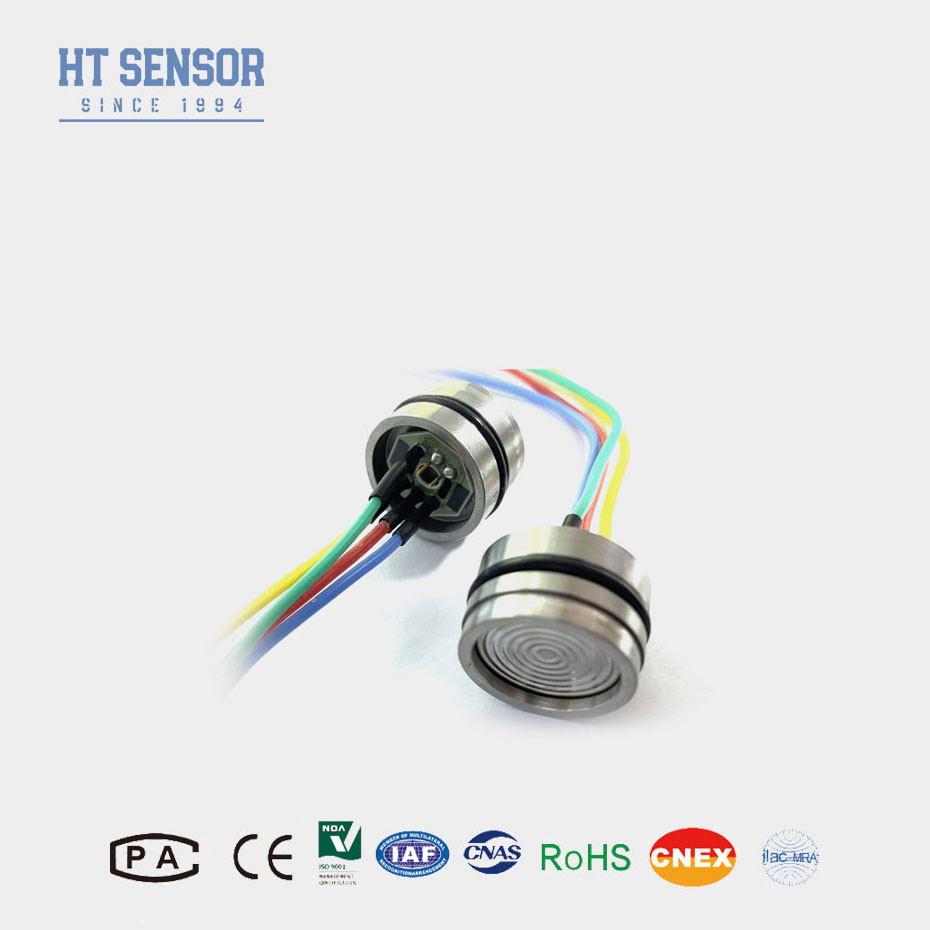

HT19V ピエゾレシシティブシリコン圧力センサー
シリコン圧力センサーの導入:
HT19V センサーパッケージは,316Lステンレス鋼弁からセンサー要素への圧力を転送するためにシリコンオイルを使用します.温度補償とオフセット修正のためのレーザートリミング抵抗を含む包装にセラミック基板が固定されています追加のレーザー・トリミングレジスタが付属しており,外部差分増幅器を調節し,1%以内のスパン交換性を提供するために使用できます.
製品の特徴シリコン圧力センサー:
• オーリングシールで固定可能
• ステンレス スチール の 濡れ た 表面
• 拡大
• ASIC カリブレーション
• 絶対 密閉 計量
• ケーブルオプション
• アナログ出力
• SENT 出力 オプション (詳細は工場に連絡してください)
申請シリコン圧力センサー:
1腐食性ガスと液体の圧力を測定するのに適しており,316Lステンレス鋼と互換性がある.
2圧力を監視し制御するためにプロセス制御システムで使用されます.
3冷却システムや空気圧縮器の圧力測定に使用される.
電気性能シリコン圧力センサー:
1電源: ≤10VDC
2標準モード出力電圧:入力電圧の50% (典型)
3. 入力阻力:4KΩ~20KΩ
4出力阻力:2.5KΩ~6KΩ
5電気接続:100mm高温線,リボンケーブル
| 性能パラメータシリコン圧力センサーありがとうございました. | ||||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| タイプ | マックス | ユニット | ||||
| 非線形性 | ±015 | ±03 | %F.S | |||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |||
| ヒステレシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | ||
| ≥35kPa | ±08 | ±15 | %F.S | |||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±08 | ±15 | %F.S | |||
| 補償したテンプ | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 動作温度 | -20~80 | oC | ||||
| 貯蔵温度 | -40~125 | oC | ||||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | |||||
| 爆発圧 | 5X 完全なスケール | |||||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||||
| 弁膜材料 | 316L | |||||
| 断熱抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||||
| ショック | 100g,11ms | |||||
| 応答時間 | ≤1ms | |||||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||||
| 充填 中間 | シリコンオイル | |||||
| 体重 | ~28g | |||||
| パラメータは以下の条件で試験する. 10V @ 25°C | ||||||
| 図面 建設シリコン圧力センサー | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 電気接続と補償シリコン圧力センサー |
|
|
| 選択した例 |
| 注文のヒント |
| Q&A |
1圧力センサーとは?
圧力センサーは,ガスや液体の圧力を測定する装置である.制御システムや監視装置によって読み取り処理できる電気信号に物理圧力を変換します.
2圧力センサーはどうやって動きますか?
圧力センサーは,圧力の変化を検出するために,ピエゾレシシティブ,容量性,またはピエゾ電気元素などのさまざまな技術を使用して動作します.センサー要素の物理特性の変化を引き起こす圧力に比例する電気信号に変換されます.
3圧力センサーの種類は?
ピエゾレシシブ圧力センサー: 圧力を測定するためにシリコンのような材料のピエゾレシブ効果を使用します
容量圧感センサー:圧力の下にある弁の変形によって引き起こされる容量変化を測定する.
ピエゾ電気圧力センサー: 施された機械的ストレスの反応として電荷を生成する材料を使用する.
光学圧力センサー: 圧力変化を測定するために光調節を使用する.
レゾナント圧力センサー: センサー要素のレゾナント周波数の変化を検出することによって圧力を測定する.
