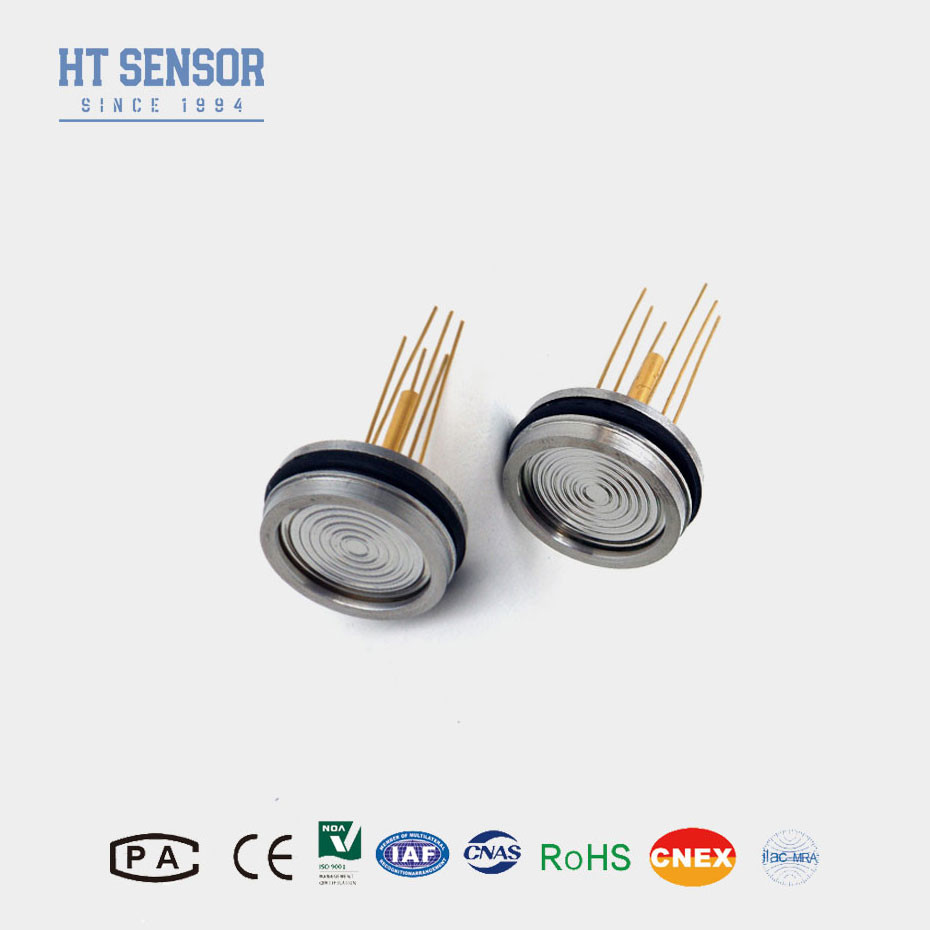

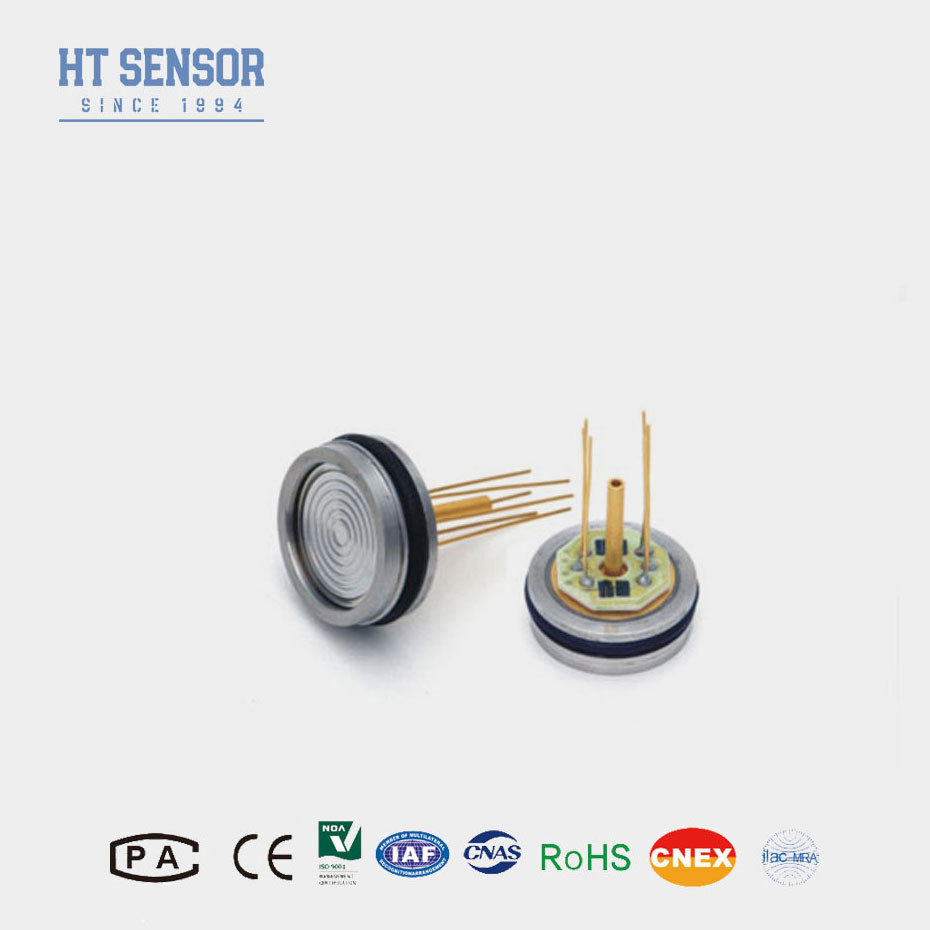

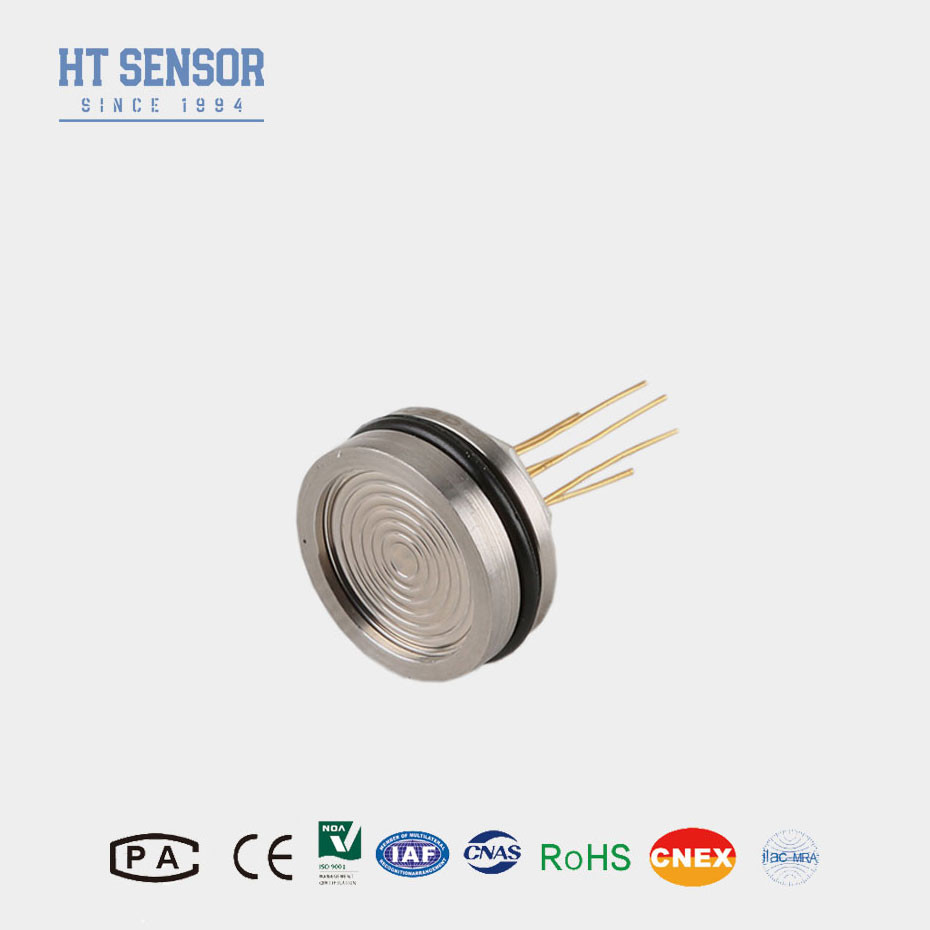

高安定性HT26シリコンピエゾレシシブ圧力センサー
Product Details
| 材料: | 316L | ミニ範囲: | -100Kpa |
|---|---|---|---|
| 最大射程: | 60MPa | 供給: | 1.5mA |
| 生産量: | 100mv+30mv | 選択可能: | 四色シリコンワイヤまたは金色のピン |
| モデル: | HT26 | 高い: | 11.2mm |
| オイル: | 拡散シリコン | 糸: | 違う |
| ハイライト |
分散型シリコン元素圧力センサー,高安定圧感センサー,HT26 シリコンピエゾレシシブ圧力センサー |
||
Product Description
HT26 拡散シリコン圧力センサー ピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT26シリコンピエゾレシシブ圧力センサーのコアは,非常に安定した拡散シリコン元素である.測定媒体の差圧は,316Lの隔離弁と密封されたシリコンオイルを通ってシリコン弁に伝達される.液体とガスの圧力を測定するために,拡散したシリコンのピエゾレシシブ効果を利用します. HT26圧力センサーは,圧力の密封のためにOリングを装備しています.簡単に設置できるように溶接可能なパッケージまたは1/4と1/8NPT,1/4BSP,およびカスタムプロセスフィッティングなどの様々なスレッドフィッティングで提供されています.
製品の特徴シリコン圧力センサー:
1先進技術と316Lステンレス鋼のハウジングを活用し,チタンやハステロイなどの材料を
2温度補償とゼロポイントのために厚膜回路を使用
修正
3卓越した信頼性,繰り返し性,安定性
4. 7mmの高さ,カスタマイズ可能
申請シリコン圧力センサー:
1316Lステンレス鋼との互換性で,不腐食性ガスと液体の圧力を測定するのに適しています.
2石油,化学,メタルルギー,電力,水文学を含む様々な産業プロセスサイトで使用
3船舶や航空産業で使用される
4.液体・気力制御システムに適している
シリコン圧力センサーの電気データ
供給:1.5mADC 入力インペダンス:3KΩ~6KΩ
出力インペダンス:2.5KΩ~6KΩ 断熱抵抗:≥100MΩ/50VDC
隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こさない
中等対応:液体,ガス対応 316Lステンレス鋼
シリコン圧力センサーの性能仕様
| パラメータ |
範囲:0~10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,700KPa,1MPa,2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 典型的な | マックス | 単位 | ||
| 圧力の非線形性 |
±015 |
±03 | %F.S | |
| 圧重複性とヒステレシス | 0.02 | 0.05 | %F.S | |
| ゼロ出力 | 0±1 | 0±2 | mV | |
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 証明圧力 | 3X 定数範囲または120MPa,いずれかが小さい | オーケー オーケー | ||
| 動作温度範囲 | -20~80 | °C | ||
| 補償された温度範囲 | 0~70,0~50 (範囲≤20KPa) | °C | ||
| 貯蔵温度範囲 | -40~125 | °C | ||
注:上記パラメータ条件下:電源: 1.5mA 温度: 25°C
電気接続と補償
FQA について
1Q: あなたの圧力センサーの特徴は?
A: 高精度,耐久性,優れた性能
2Q: 特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます.我々はOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: 私たちの製造施設は,月に最大3万の圧力センサーを生産することができます.生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします.
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに対する割引の付いた競争価格
6Q: あなたの製品の保証は? 販売後のサービス?
A: 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう. PCネットワークによるリモート指示は常に利用可能です.
