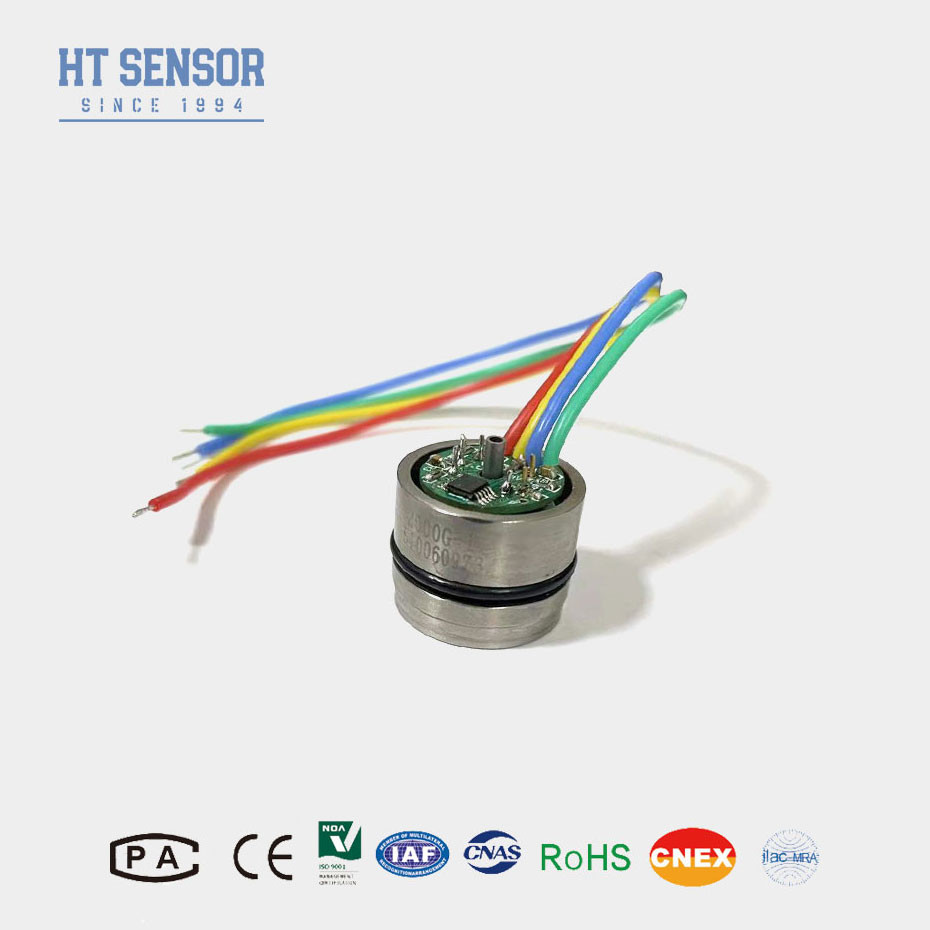

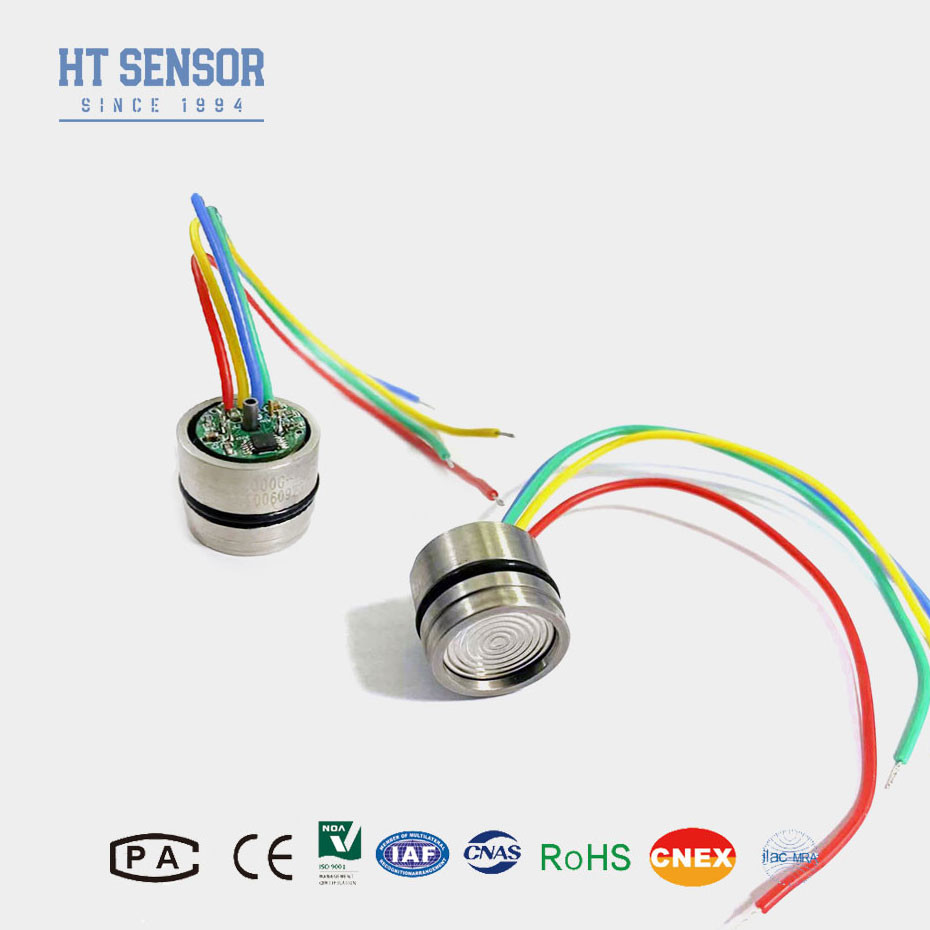

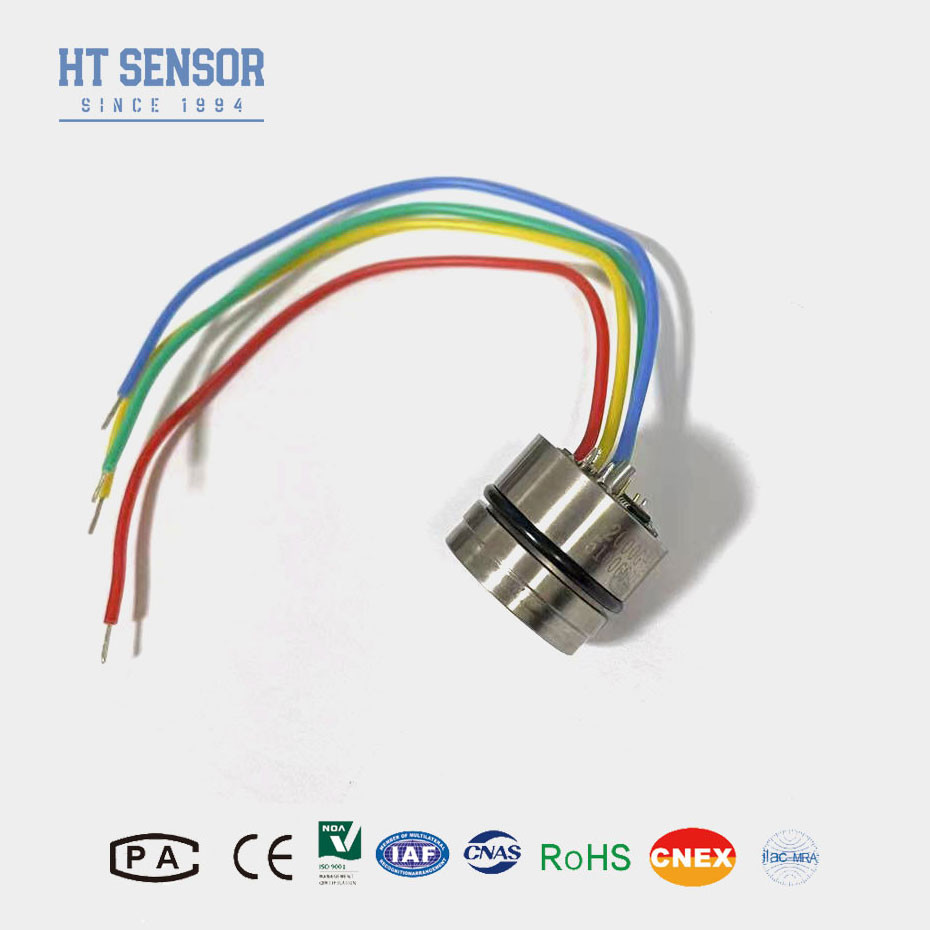

19mm 1.5mA 100mv 拡散シリコン圧力センサー ピエゾレシシブ圧力変換器
Product Details
| 材料: | 316L | ミニ範囲: | -100Kpa |
|---|---|---|---|
| 最大射程: | 60MPa | 供給: | 1.5mA |
| 生産量: | 100mv+30mv | 選択可能: | 四色シリコンワイヤまたは金色のピン |
| モデル: | HT19 | 高い: | 12mm |
| オイル: | 拡散シリコン | 糸: | 違う |
| ハイライト |
分散型シリコン圧力センサー,1.5mA シリコン圧力センサー,19mm ピエゾレシシブ圧力変換器 |
||
Product Description
19mm 拡散シリコン圧力センサー ピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT19 ピエゾレシスティブシリコン圧力センサー 主な部品は高安定性分散性シリコンセンサーです感知パケットは,感知要素に316Lステンレス鋼弁から圧力を転送するためにシリコンオイルを使用圧力センサーは,様々な圧力センサーで使用することができます. 圧力センサーは,様々な圧力センサーで使用できます.
腐食性のある液体やガスを監視するアプリケーション
製品の特徴シリコン圧力センサー:
• 医療機関サイズが小さい
• 信頼性の高い半導体技術
• カリブレーティングと温度補償
• 絶対気圧 と 計量気圧
• 真空対応,孤立したセンサー
• 低コスト
申請シリコン圧力センサー:
2プロセス制御システム
3産業自動化と流量制御
4圧力校正器
シリコン圧力センサーの電気データ
供給:1.5mADC 入力インペダンス:3KΩ~6KΩ
出力インペダンス:2.5KΩ~6KΩ 断熱抵抗:≥100MΩ/50VDC
隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こさない
中等対応:液体,ガス対応 316Lステンレス鋼
シリコン圧力センサーの性能仕様
| パラメータ |
範囲:0~10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,700KPa,1MPa,2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 典型的な | マックス | 単位 | ||
| 圧力の非線形性 |
±015 |
±03 | %F.S | |
| 圧重複性とヒステレシス | 0.02 | 0.05 | %F.S | |
| ゼロ出力 | 0±1 | 0±2 | mV | |
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 証明圧力 | 3X 定数範囲または120MPa,いずれかが小さい | オーケー オーケー | ||
| 動作温度範囲 | -20~80 | °C | ||
| 補償された温度範囲 | 0~70,0~50 (範囲≤20KPa) | °C | ||
| 貯蔵温度範囲 | -40~125 | °C | ||
注:上記パラメータ条件下:電源: 1.5mA 温度: 25°C
サイズ
FQA について
1圧力センサーとは?
圧力センサーは,ガスや液体の圧力を測定する装置である.制御システムや監視装置によって読み取り処理できる電気信号に物理圧力を変換します.
2圧力センサーはどうやって動きますか?
圧力センサーは,圧力の変化を検出するために,ピエゾレシシティブ,容量性,またはピエゾ電気元素などのさまざまな技術を使用して動作します.センサー要素の物理特性の変化を引き起こす圧力に比例する電気信号に変換されます.
3圧力センサーの種類は?
ピエゾレシシブ圧力センサー: 圧力を測定するためにシリコンのような材料のピエゾレシブ効果を使用します
容量圧感センサー:圧力の下にある弁の変形によって引き起こされる容量変化を測定する.
ピエゾ電気圧力センサー: 施された機械的ストレスの反応として電荷を生成する材料を使用する.
光学圧力センサー: 圧力変化を測定するために光調節を使用する.
レゾナント圧力センサー: センサー要素のレゾナント周波数の変化を検出することによって圧力を測定する.
4絶対気圧,計量気圧,微分気圧の違いとは?
絶対圧力センサー: 完全な真空の相対的な圧力を測定する.
測定圧力センサー: 大気圧に対する圧力を測定する.
差圧センサー: 2つの圧力点間の差を測定する.
5圧力センサーを選択する際には,どのような要因を考慮すべきですか?
