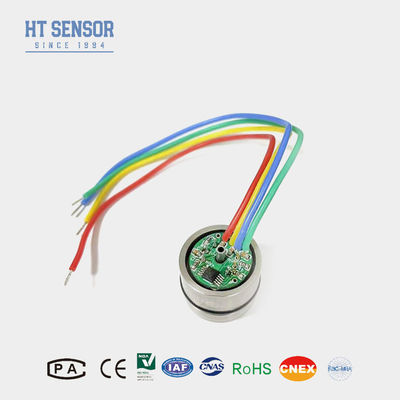

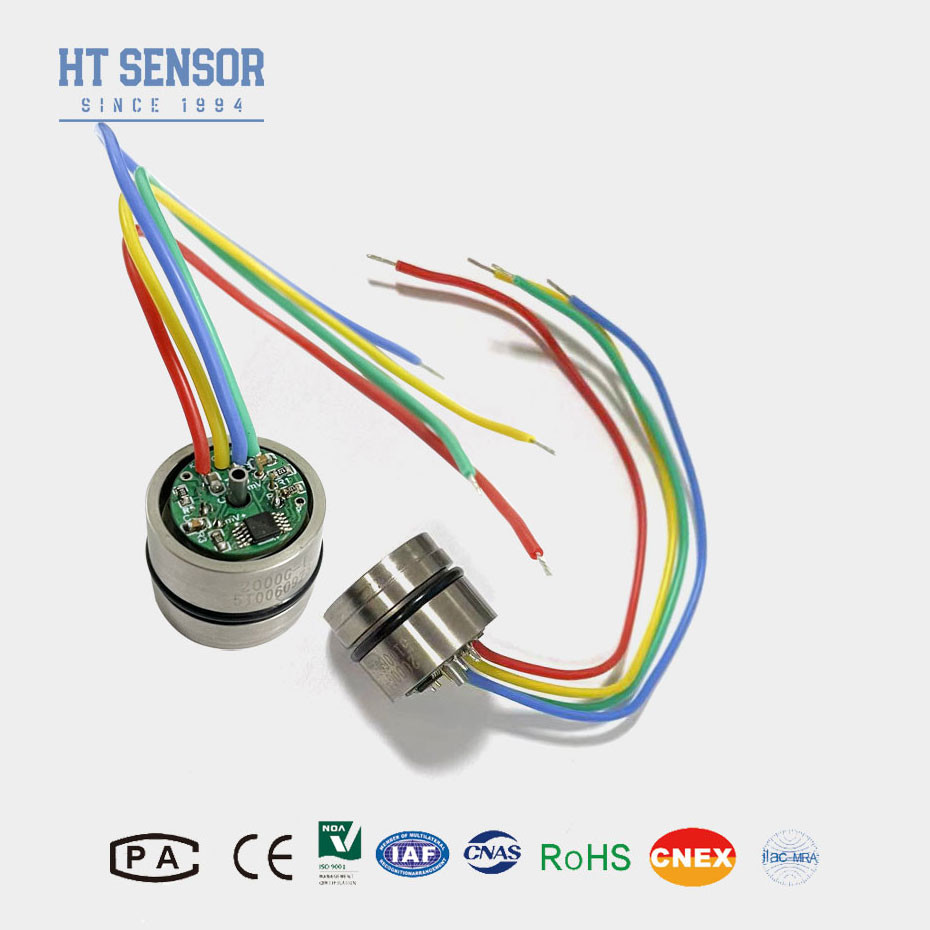

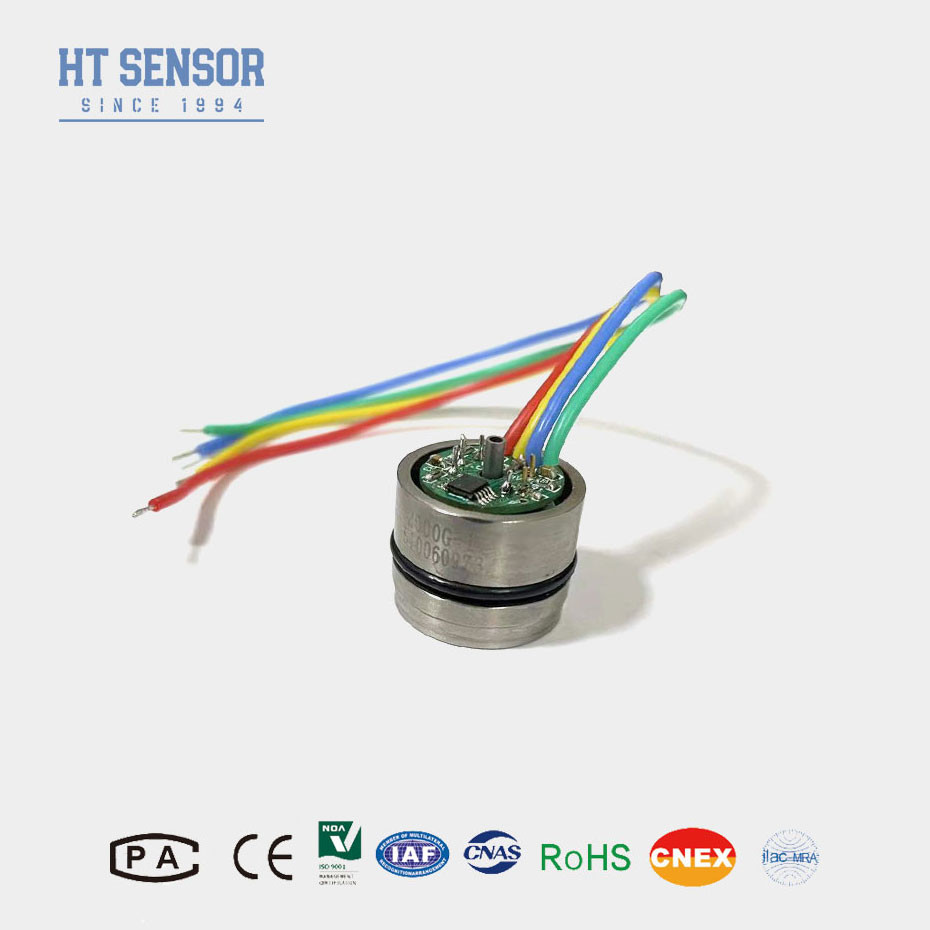

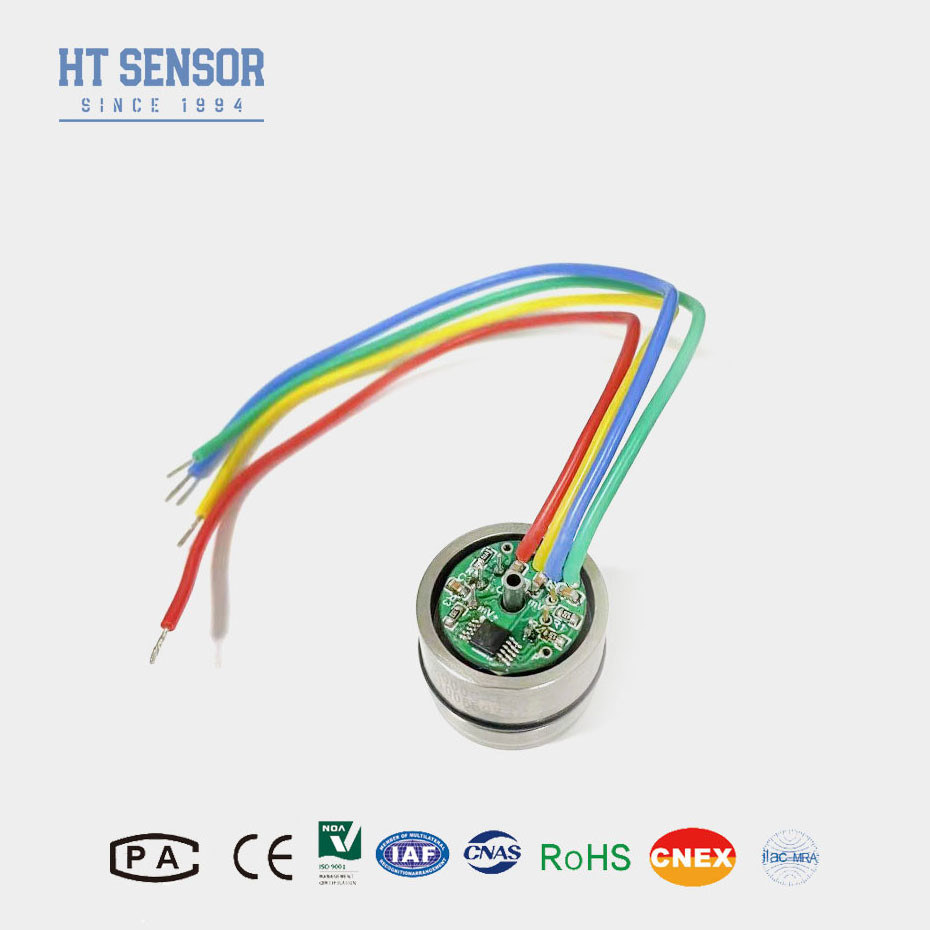

-100kpa範囲のアプリケーションのための19mm分散シリコンピエゾレシシブ圧力センサー
Product Details
| 材料: | 316L | ミニ範囲: | -100Kpa |
|---|---|---|---|
| 最大射程: | 60MPa | 供給: | 1.5mA |
| 生産量: | 100mv+30mv | 選択可能: | 四色シリコンワイヤまたは金色のピン |
| モデル: | HT19 | 高い: | 12mm |
| オイル: | 拡散シリコン | 糸: | 違う |
| ハイライト |
分散型シリコンピエゾレシシブ圧力センサー,19mm シリコンピエゾレシシブ圧力センサー,-100kpa シリコンピエゾレシシブ圧力センサー |
||
Product Description
19mm 拡散シリコン圧力センサー ピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT19 ピエゾレシスティブシリコン圧力センサー 主な部品は高安定性分散性シリコンセンサーです感知パケットは,感知要素に316Lステンレス鋼弁から圧力を転送するためにシリコンオイルを使用圧感センサーは,高い安定性と高精度を持つ国際的な先進的なシリコン圧力チップを採用し,最適化されたストレスの設計でシンタリングベースを採用し,SMTによって生産されています.,金線結合,弁の溶接,高真空油塗り,圧力サイクルストレスの緩和,高温老化,温度補償,その他のプロセスです.開発の30年以上で,生産経験と技術革新製品には優れた安定性と性能があり,ユーザーによって広く認識されています.
製品の特徴シリコン圧力センサー:
- 広い測定範囲:0~10KPa~100MPa
- フル316LSS,フルチタンまたはハステロイ弁
- Oリングの固定装置
- 高度な精度と安定性
申請 シリコン圧力センサー:
- ガスと液体の測定圧
- 石油採掘
- 水供給,暖房供給 都市
- プロセス制御システム
- 航空及び航海検査
- 液圧
シリコン圧力センサーの電気データ
供給:1.5mADC 入力インペダンス:3KΩ~6KΩ
出力インペダンス:2.5KΩ~6KΩ 断熱抵抗:≥100MΩ/50VDC
隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こさない
中等対応:液体,ガス対応 316Lステンレス鋼
シリコン圧力センサーの性能仕様
| パラメータ |
範囲:0~10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,700KPa,1MPa,2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 典型的な | マックス | 単位 | ||
| 圧力の非線形性 |
±015 |
±03 | %F.S | |
| 圧重複性とヒステレシス | 0.02 | 0.05 | %F.S | |
| ゼロ出力 | 0±1 | 0±2 | mV | |
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 証明圧力 | 3X 定数範囲または120MPa,いずれかが小さい | オーケー オーケー | ||
| 動作温度範囲 | -20~80 | °C | ||
| 補償された温度範囲 | 0~70,0~50 (範囲≤20KPa) | °C | ||
| 貯蔵温度範囲 | -40~125 | °C | ||
注:上記パラメータ条件下:電源: 1.5mA 温度: 25°C
サイズ
注記:
1必要な気密度を達成するために,組み立て中にコアサイズと送信機ハウジングとの間にフィットに注意してください
2補償板を詰め込むか,損傷しないように垂直に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとホイジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
FQA について
1Q: あなたの圧力センサーの特徴は?
A: 高精度,耐久性,優れた性能
2Q: 特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます.我々はOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: 私たちの製造施設は,月に最大3万の圧力センサーを生産することができます.生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします.
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに対する割引の付いた競争価格
6Q: あなたの製品の保証は? 販売後のサービス?
A: 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう. PCネットワークによるリモート指示は常に利用可能です.
