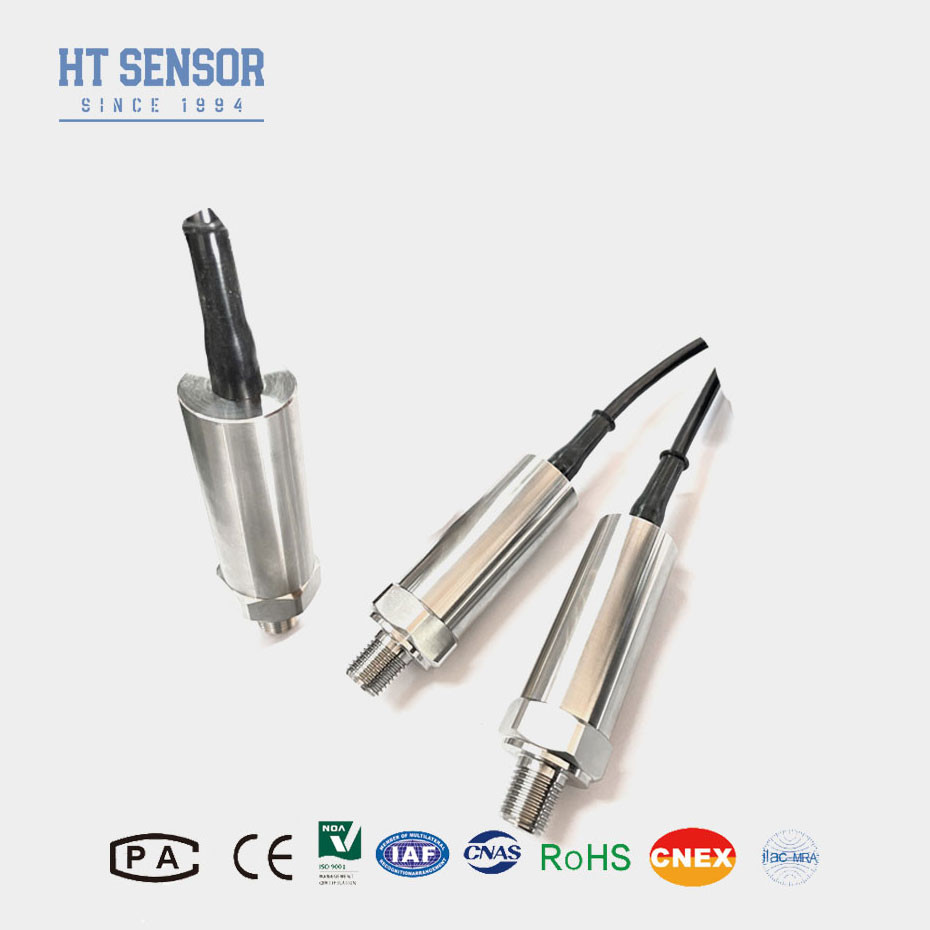

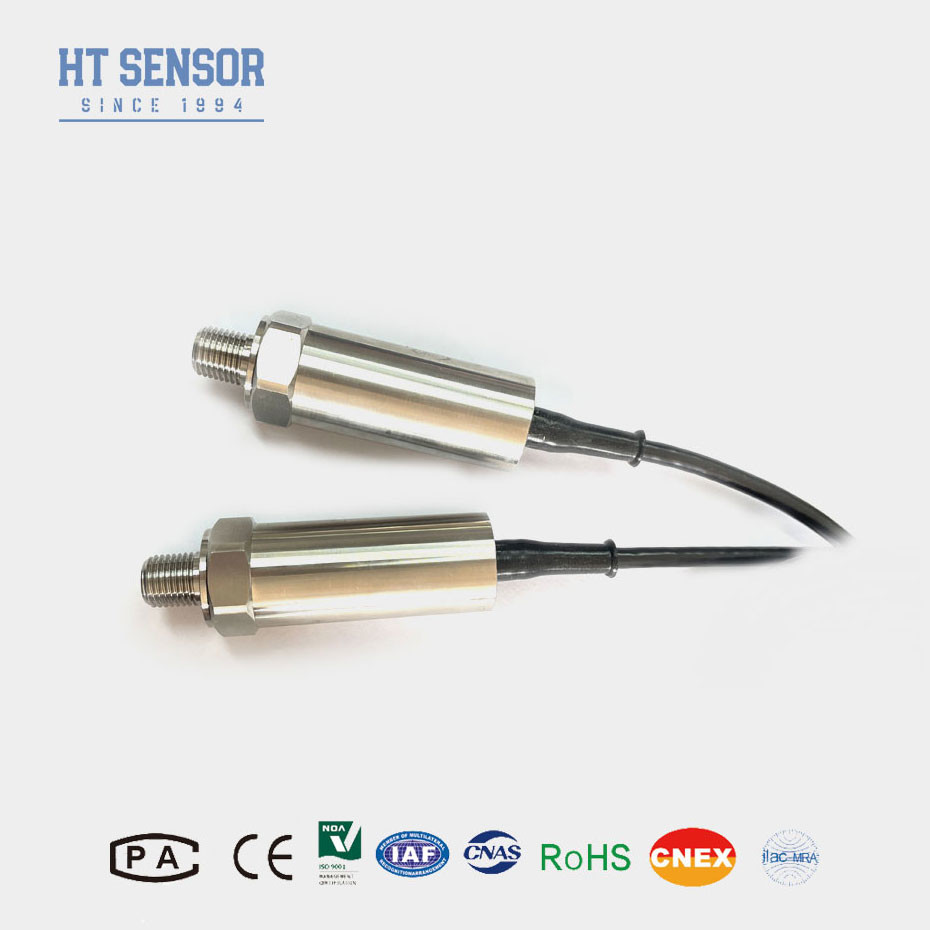

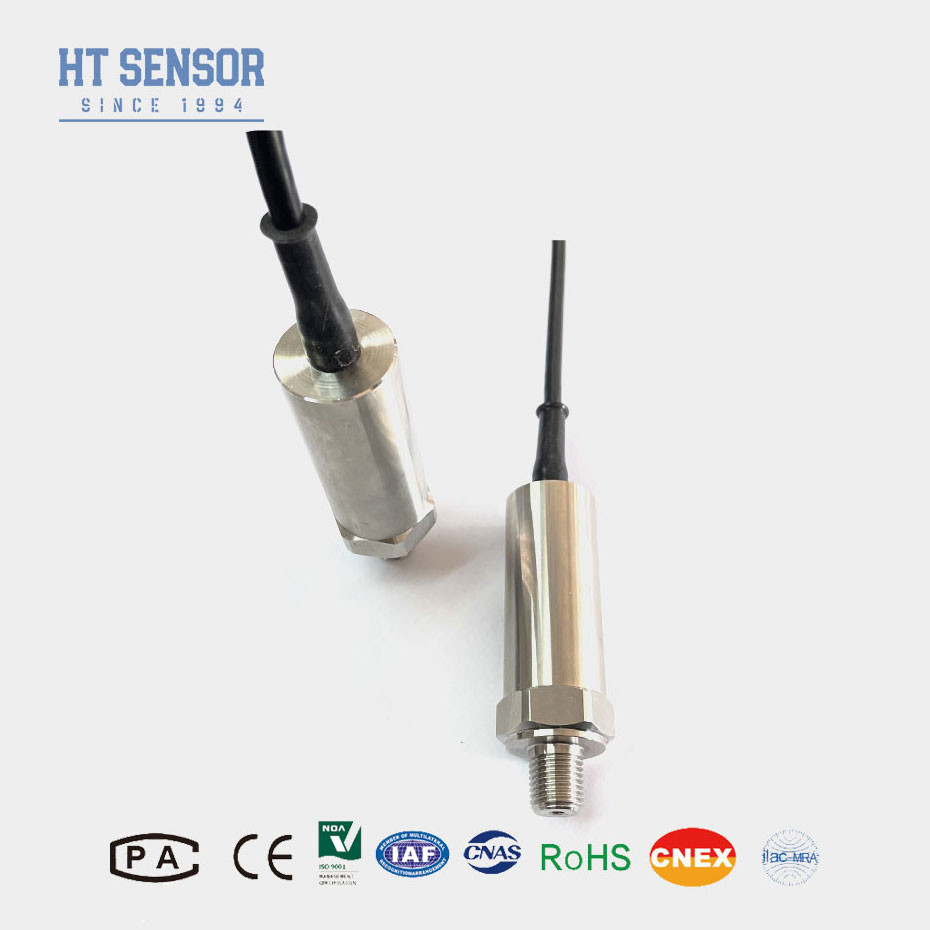

BP93420-IB 拡散シリコン圧力センサー 高精度 急速応答時間 圧力伝達器
Product Details
| モデルNO: | BP93420-IB | パワー: | 5VDC /12-36VDC |
|---|---|---|---|
| 糸: | G1/2,M20*1.51/2NPT | 長期 安定性: | +-0.2%F.S/年 (タイプ) |
| ハウジング素材: | 316Lまたは304SS | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 測定中間: | 液体空気 水油 | 精度度: | 00.5% 0.25% |
| 圧力範囲: | -100Kpa~0~5Kpa...100MPa | 出力信号: | 4-20mAまたはRS485 モドバス |
| ハイライト |
高精度圧力トランスミッター,分散型シリコン圧力センサー,急速応答時間 圧力トランスミッター |
||
Product Description
BP93420-IB 拡散シリコン圧力センサー 急速応答時間圧力センサー
拡散シリコン圧力トランスミッタの導入:
BP93420IB 拡散シリコン圧力伝達器は,圧力変化を測定するために分散シリコン技術を使用する圧力センサーの一種である.このセンサーは 圧力で変形する 薄いシリコン弁で構成されていますこの抵抗の変化は電気信号に変換され,処理され,適用された圧力を決定するために解釈することができます.分散型シリコン圧力センサーの主要な利点の一つは,圧力測定における高い感度と精度です.細かい圧力変化を正確に検出できるため,正確な圧力モニタリングが不可欠な幅広い用途に適しています.
製品の特徴圧力伝達センサー:
1高精度:分散型シリコン圧力センサーは高精度な圧力測定を提供し,正確かつ信頼性の高い結果を提供します.
2広範囲の圧力範囲: 幅広い圧力範囲で適用可能で,様々な産業および商業用アプリケーションに適しています.
3迅速な応答時間:これらのセンサーは,圧力の変動をリアルタイムで把握し,変化に迅速に対応する迅速な応答能力を備えています.
4コンパクトサイズ:分散型シリコン圧力センサーは,通常,コンパクトサイズで,さまざまなシステムとアプリケーションに簡単に統合できます.
申請圧力伝達センサー:
1.316Lステンレス鋼で腐食性のないガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
5広い範囲
圧力伝達センサーの性能パラメータ:
| 測定範囲 | -100kPa...0kPa ~ 10kPa...100MPa オーケー |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/Year (典型) ±0.2%F.S/Year (最大) |
| ゼロ点温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.15kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 圧力トランスミッターの注文先 |
潜水式液体レベルトランスミッターを注文する際には 選択された製品が 特定のアプリケーション要件を満たしていることを 保証するために いくつかの要因を考慮することが重要です注文プロセスを通してあなたを助けるための包括的なガイドです:
1測定する必要がある最大および最小レベルの液体を特定します. 選択した送信機がこの範囲内で正確に測定できるようにしてください.
2送信機で使用された材料 (例えば,ステンレス鋼,PVC,PTFE) が測定される液体と互換性があることを確認する.特に腐食性や攻撃性のある物質を扱う場合
34-20mA,0-5VDC,またはRS485やModbusのようなデジタル出力,あなたのデータ取得または制御システムとの互換性を確保するために
4. フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型シールリングを選択する必要があります..
5標準的なケーブル長さは1.5mで,3種類の材料から選択できます.特別な指示がない場合は,ケーブルやポリエチレンケーブル材料を使用することはできません.異なるケーブル材料が必要な場合は注文書に記載してください
6強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉,その他の特殊要件の場合,当社に通知し,注文に記載してください.
| 圧力トランスミッターセンサーの注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -0だった1. . .0~001...100MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
FAQ:
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます. 私たちはOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: その通り 製造施設は月3万台もの 圧力センサートランスミッタを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q. デジタル補償は圧力伝達器の性能をどのように向上させるか?
A: デジタル補償は,温度による誤り,非線形,センサーの偏差を修正することで精度を向上させ,幅広い温度範囲で安定したパフォーマンスを保証します.ダイナミックな反応を向上させる信頼性と精度の高い測定を可能にします.
6圧力トランスミッタには どんな認証があるの?
私たちの圧力トランスミッターは CE,RoHS,ISOを含む様々な国際基準と認証に準拠しています製品モデルとアプリケーション要件に基づいて,特定の認証が提供できます..
