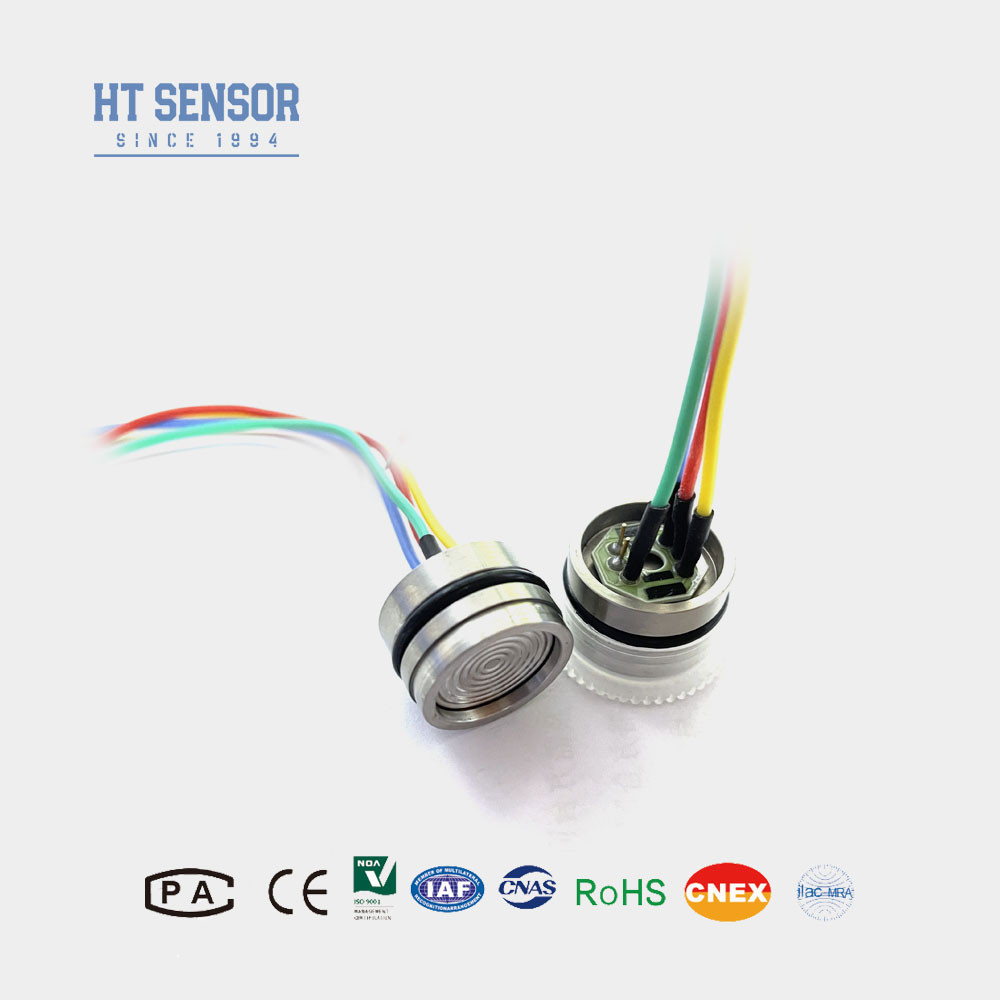

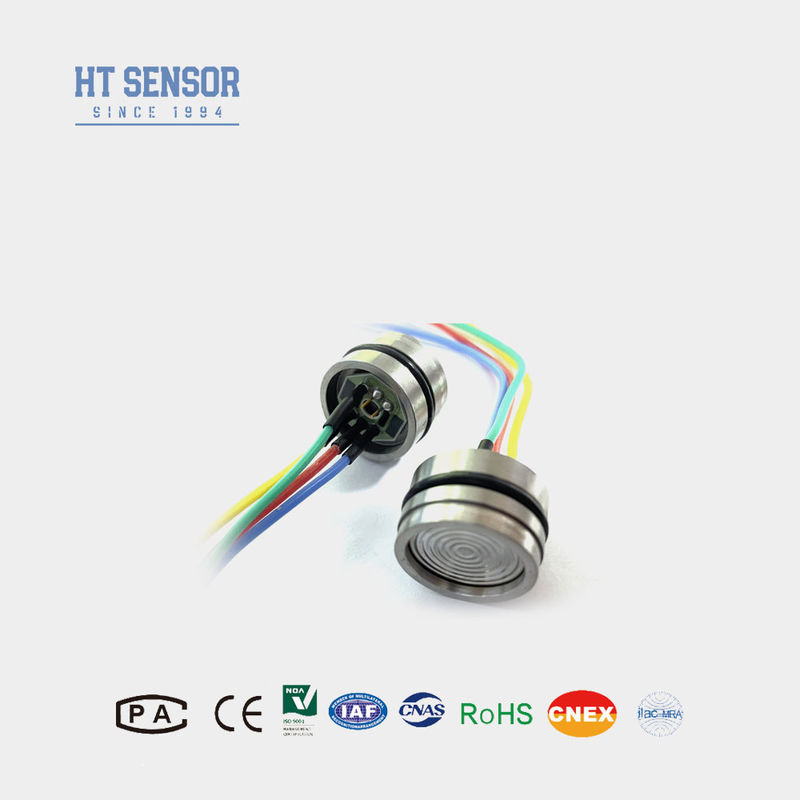

HT19 高精度測定圧力センサーのためのピエゾレシシブシリコン圧力センサーセル
Product Details
| 材料: | 316L | ミニ範囲: | 10kpa |
|---|---|---|---|
| 最大範囲: | 60MPa | 供給: | 1.5mA (0.4-2.0mA) |
| OEM: | はい | 選択可能: | 金色ピンまたは四色シリコンワイヤ |
| モデル: | HT19 | 高い: | 12mm /15mm |
| 油: | 拡散シリコン | 糸: | いいえ |
| ハイライト |
ピエゾレスシブシリコン圧力センサーセル,高精度シリコン圧力センサー,HT19 ピエゾレシシティブシリコン圧力センサー |
||
Product Description
HT19 高精度測定圧力センサーのためのピエゾレシシブシリコン圧力センサーセル
HT19 シリコン圧力センサー
油で満たされたシリコン圧力センサーの導入:
ストレスの 優化 に 適した 設計
- センサーは,シンターベースに最適化されたストレスの設計を利用し,安定性と精度を向上させます.
- 最先端のSMT (Surface Mount Technology),金線結合,弁の溶接プロセスは,信頼性の高いパフォーマンスを確保するために使用されています.
- 高真空コーティング,圧力サイクルストレスの除去,高温老化処理によりセンサーの安定性と再現性が向上します
製品の特徴油で満たされたシリコン圧力センサー:
- 広い測定範囲:0~10KPa~100Mpa
- ピエゾレシスティブ・シリコン・センシング・エレメント
- フル316LSS,フルチタンまたはハステロイ弁
- Oリングの固定装置
- 高精度と安定性
申請 油で満たされたシリコン圧力センサー:
- ガスと液体の測定圧
- 石油採掘
- 水供給,暖房供給 都市
- プロセス制御システム
- 航空及び航海検査
- 液圧
シリコン圧力センサーの電気データ
- 供給:1.5mADC
- 入力インペダンス:3KΩ~6KΩ
- 出力インペダンス:2.5KΩ~6KΩ
- 隔熱抵抗:≥100MΩ/50VDC
- 隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こさない
- 中等対応:液体,ガス対応 316Lステンレス鋼
性能 油で満たされたシリコン圧力センサーの仕様
| 性能パラメータ: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| タイプ | マックス | ユニット | |||
| 線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 050円 | °C | ||
| ≥35kPa | 070 | °C | |||
| 動作温度 | -2080円 | °C | |||
| 貯蔵温度 | -40 円125 | °C | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ¥28g | ||||
| パラメータは以下の条件で試験する: 恒常電流1.5mA,環境温度は25°C | |||||
サイズ
注記:
1組み立て中に,必要な気密度を達成するために,コアサイズとトランスミッターハウジングの調整に注意してください.
2. ハウジングの組立過程で,垂直に並べられていることを確認し,補償プレートを詰め込みまたは損傷しないように圧力を適用します.
3試験対象媒体は,コア・ダイアフレームとハウジング材料 (316L) と互換性がない場合,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避けます. 弁の変形やパンクチャーやコアの損傷を避けるためです.
5計測コアの圧迫口を大気に開いて,水,水蒸気,腐食媒体が計測コアの負圧室に入ることを防止する.
6ピンに変更がある場合は,実際の製品のラベルを参照してください.
FAQ:
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調製することができます.私たちはOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: 私たちの製造施設は,最大で生産することができます 30,000 圧力センサートランスミッタ月,我々は完全に,大規模な注文のニーズを満たすことができます. しかし,生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに割引の付いた競争価格
6Q: あなたの製品の保証は何ですか? そして販売後サービス?
A: 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう. PCネットワークによるリモート指示は常に利用可能です.
