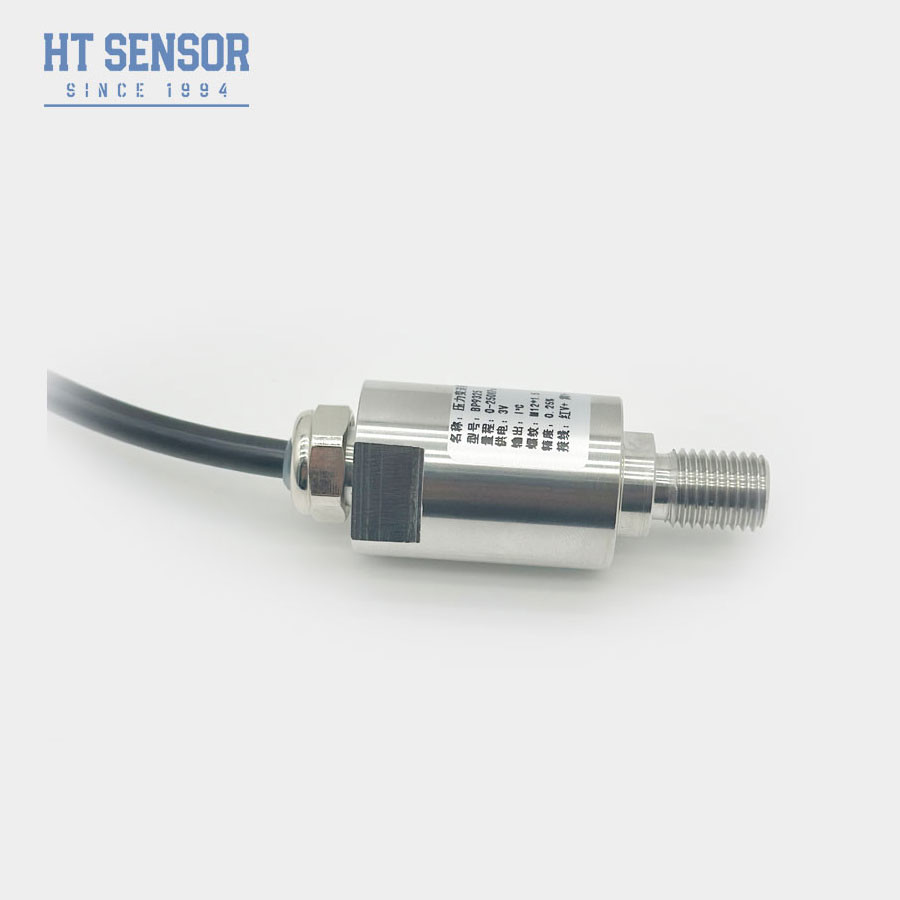

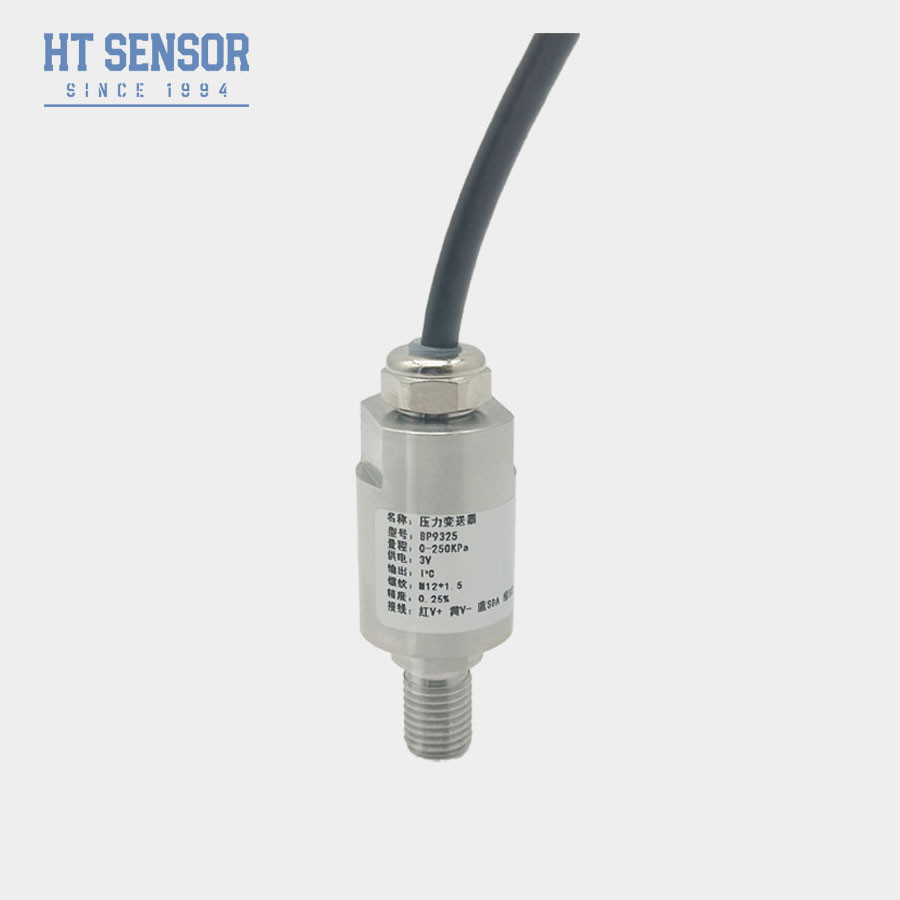

BP9325-I2C シリコンピエゾレシシブ隔離膜付き産業用圧力センサートランスミッター
Product Details
| モデル: | BP9325 | コアタイプ: | ピエゾレスシブシリコン圧力センサー |
|---|---|---|---|
| 媒体の両立性: | 空気,水,油,または他の互換性のある液体 | 補償時間: | 0~70°C |
| 商標: | HTセンサ | 圧力の種類: | 計量,絶対,封印 |
| 住宅用材料: | 鉄鋼 304 | シグナル出力: | I2C |
| IP 評価: | IP65 | 接続する: | G1/4 G1/2 またはOEM |
| ハイライト |
BP9325-I2C 圧力センサートランスミッター 産業用圧力センサートランスミッター,Industrial Pressure Sensor Transmitter |
||
Product Description
BP9325-I2C シリコンピエゾレシシブ隔離膜付き産業用圧力センサートランスミッター
BP9325-I2C シリコンピエゾレシシブ圧力センサー
製品 工業用圧力センサーの導入
BP9325-I2C圧力センサーは,自社開発のHTシリーズシリコンピエゾレシシブ隔離膜油で満たされたコアを信号測定要素として採用しています.信号処理回路は,ステンレス鋼のハウジングの内部に位置しています, センサー信号を標準 I2C 輸出信号に変換します. 製品には,部品,半成品,および完成品の厳格なテストと老化スクリーニングが行われています.安定した信頼性の高いパフォーマンスを確保する.
産業用圧力センサーの製品特性
- 経済的でコンパクト
- 圧力と温度測定のための24ビットADC
- 標準I2C通信プロトコル
- 全ステンレス鋼316L材料
工業用圧力センサーの用途と産業
- 耐腐食媒体の圧力測定 316Lステンレス鋼
- 石油,化学,メタルルギーなどの工業加工所
- 造船と航空宇宙産業
- 液体と気力制御システム
- 物事のインターネット (IoT)
| BP9325-I2C工業圧力センサーの性能パラメータ | |
| 範囲 | -100kPa...0 35kPa...3.5MPa...100MPa |
| 圧力の種類 | 測定圧,絶対圧 |
| 電源 | 3.0V ∙ 3.6V DC |
| 出力信号 | デジタル I2C (圧力,温度) |
| 過負荷 | ≤ 定数範囲の1.5倍 |
| 精度 @ 25°C | ±0.25% (典型), ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02% F.S (典型),0.05% F.S (最大) |
| 長期的安定性 | ±0.1% F.S/年 (典型), ±0.2% F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| 全尺度温度変動 | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | -20~70°C (≤10MPa,調整可能) |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 連続電流 | < 3mA DC |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 50MΩ @50V DC |
| 保護度 | IP65 |
| Oリング | フローラゴム |
| 体重 | ~0.4kg |
通信プロトコル
BP-I2Cは,外部デバイスとの通信のためにI2Cバスプロトコルを使用する.すべてのデータ通信はMSBから開始され,デフォルトの7ビットI2Cデバイスアドレスは0x78である.BP-IIC は I2C スレーブ デバイスとして動作します, マスターデバイスは次のコマンド形式を使用して通信できます::
BP-I2Cをデジタル出力 (I2C 0xACコマンドを使用) に設定すると,B[23:0]はそれぞれ3バイトで出力されます.ユーザーは以下の式を使用して簡単にパーセントに変換できます:
0xAC I2C コマンドを使用して,5バイトの校正データを読み出すとき,温度情報は16バイトの最後の2バイトによって提供されます.ユーザは,次の式を使用して,T値を実際の温度に簡単に変換できます.:
注: ブリッジデフォルトは10%~90%で,センサーブリッジゼロポイントは10%で,フルポイントは90%です. センサーデフォルトは温度値を出力しません.温度出力はカスタマイズする必要があります.
| 選択の思い出 |
1必要な気密度を達成するために,組み立て中に,コアサイズが送信機ハウジングに一致することを確認します.
2. 垂直に組み立て,補償板の詰め込みや損傷を防ぐために均等に押します.
3測定媒体は,コア・ダイアファラム・ハウジング (316L) 材料と互換性がある必要があります.そうでなければ,注文時に特別な要件を指定してください.
4センサーの弁を鋭い物で押さないで下さい.
5. 計測コアの風口管を大気に開いておく.
6ピン線に変化がある場合は,コアに付着したラベルを参照してください.
FAQ:
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます.私たちはOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: 私たちの製造施設は,最大で生産することができます 30,000 圧力センサートランスミッター 毎月,私たちは完全に,大規模な注文のニーズを満たすことができます. しかし,生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに割引の付いた競争価格
6Q: あなたの製品の保証は何ですか? そして販売後のサービス?
A: 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう. PCネットワークによるリモート指示は常に利用可能です.
