幅広く測定できる工業用圧力センサー
Product Details
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | silicon pressure sensor | Measuring Medium: | Liquid,air |
| Connector: | big DIN | Customization: | OEM and ODM |
| ハイライト |
圧力センサー,広範囲の測定範囲の工業圧力センサー |
||
Product Description
幅広い測定範囲の工業用圧力センサー

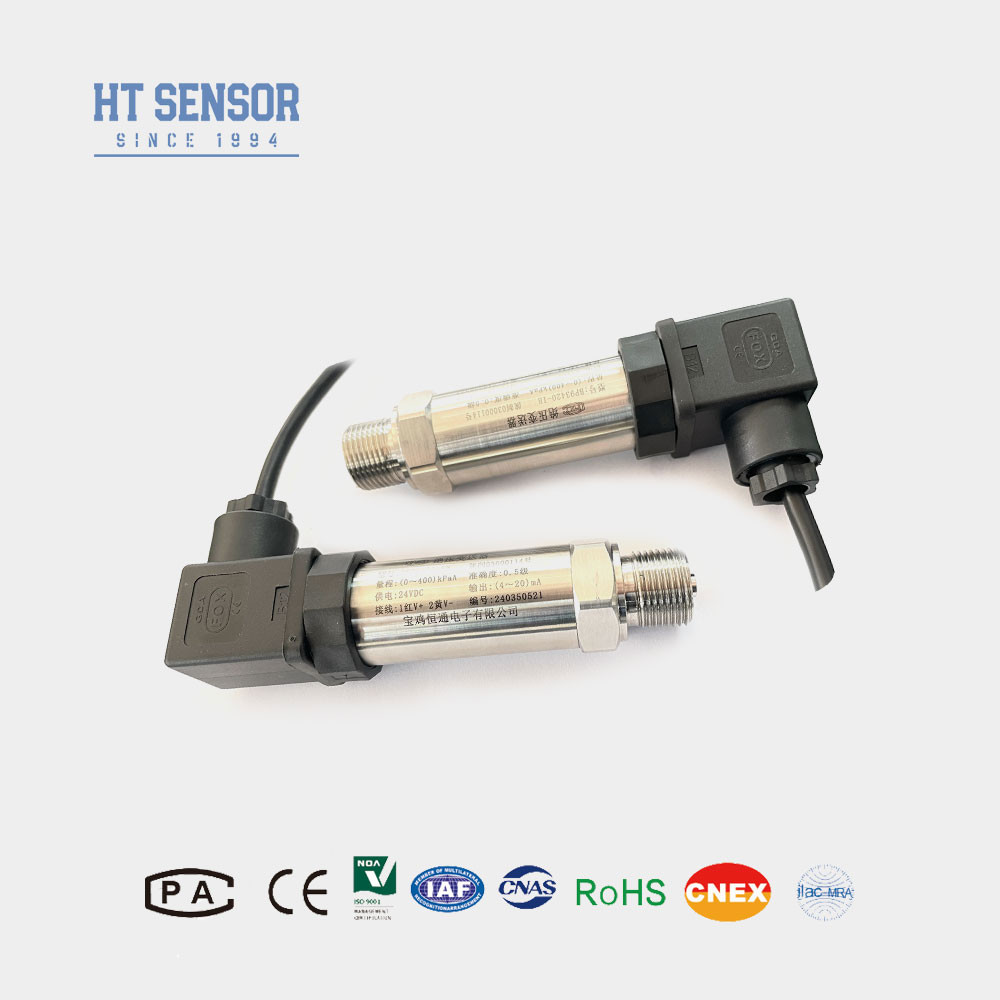

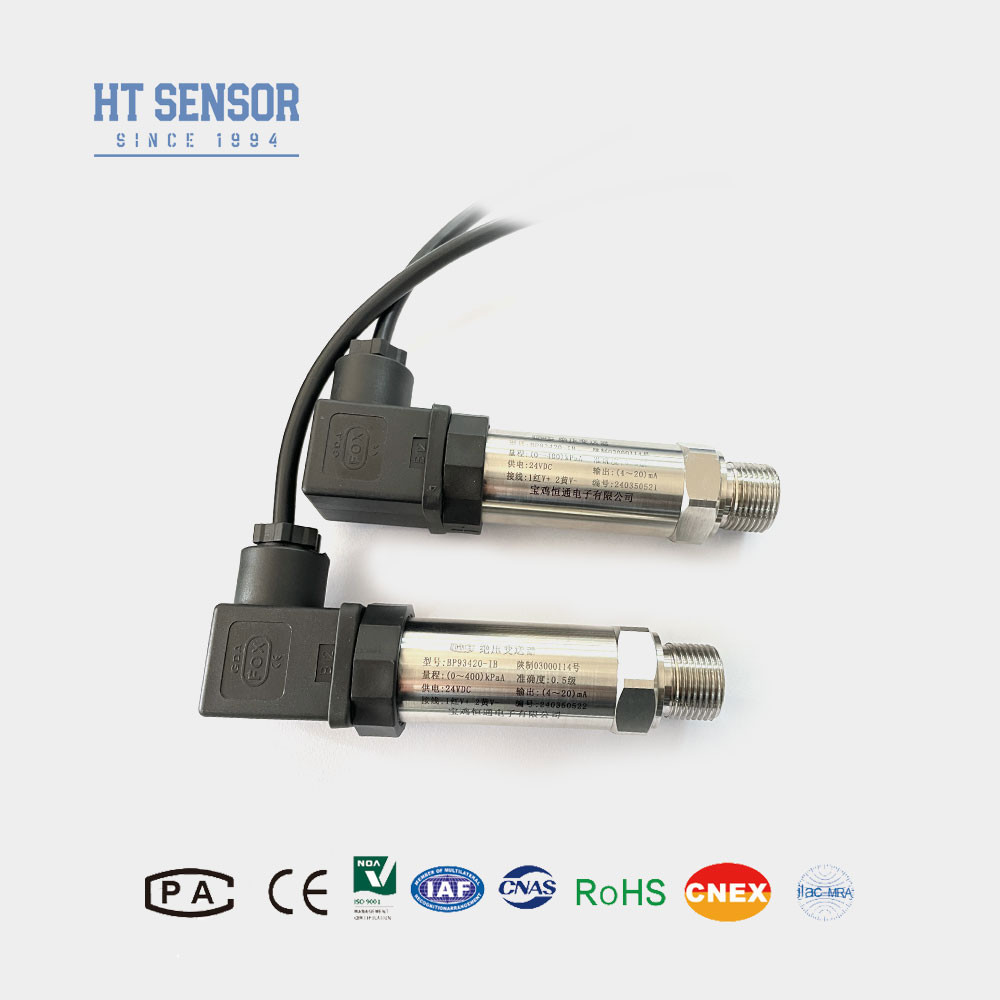

BP93420IB 圧力トランスミッター
工業用圧力センサーの導入:
BP93420IB工業圧力センサーは,溶接式設計で,腐食性のないガスや液体を測定するのに適しています.そのコアコンポーネントは,信号測定装置として機能するHTシリーズ分散シリコン分離油で満たされた要素ですセンサーはステンレス鋼に包まれ,ガス密度の高い溶接で密封され,センサーの出力を標準信号に変換する統合信号処理回路PCBを含んでいます.私たちの製品は,幅広い産業環境で信頼性の高い動作を保証するために,広範な部品テストと老化手順を受けます.
製品の特徴工業用圧力センサーのトランスデューサー:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形.
2コンパクトで軽量なデザインです
3.高精度でステンレス鋼の構造だ
申請工業用圧力センサーのトランスデューサー:
1316Lステンレス鋼で腐食性のないガスと液体の圧力測定
2海洋産業や航空産業に適用される.
3石油,化学,メタルージー,発電,水文などの工業現場プロセスに使用されます.
4液体および気力制御システムで使用されます.
| 性能パラメータ工業用圧力センサーのトランスデューサー | |
|---|---|
| 測定範囲 | -100kPa...0kPa ~ 10kPa...20MPa オーバーパック |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/Year (典型) ±0.2%F.S/Year (最大) |
| ゼロ点温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクサ IIC T6 Ga |
| 保護評価 | IP65 |
| 体重 | ~0.25kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント |
- 1製品を選択する際,顧客は測定基質と製品の接触部位の互換性を確認しなければならない.
- 2爆発防止型製品は,注文時にデジタルディスプレイヘッドを含まないことに注意してください.
- 3. LCDまたはLEDディスプレイヘッドを装着した送信機では,電源は20VDC未満でなければならない.
- 4製品の信頼性の高い動作を保証するために,ユーザーは現場に雷保護装置を設置し,製品と電源の両方の適切な接地を確保することを推奨します.
- 5フルーアゴムのOリングは, -20oCから250oCのノーマル作業温度範囲を有する.製品の動作温度が -20oC未満である場合は,EPDMOリングシールを選択する必要があります.
- 6標準ケーブル長さは0mで,3つの材料のオプションで利用できます.ケーブル材料が指定されていない場合は,ポリエチレンが提供されます.標準の電線材料とは異なる場合は,必要な電線材料を注文に記載してください..
- 7強い振動,瞬間的な衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -0だった1. . .0~001...100MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
FAQ:
- FAQ:
- Q: 圧力センサーの特性は?
- A: 私たちの圧力センサートランスミッターは 高精度で 卓越した耐久性と 優れた性能で有名ですまた,特定の顧客要件を満たすためにカスタマイズオプションを提供しています.
- Q:私のアプリケーションのためのカスタム仕様を依頼できますか?
- A: 間違いなくです.私たちのエンジニアチームは,OEMとODMサービスを通して,私たちの製品を調整する能力を持っています.
- Q: 製造施設の現在の生産能力は?
- A: 私たちの生産施設は,最大3万の 圧力センサートランスミッタを月に製造することができます.生産スケジュールと納期を確実にするために,販売チームに事前に連絡することをお勧めします..
- Q: あなたの製品の典型的な配達時間軸は?
- A: 標準モデル注文は通常,配達期間が5~8営業日ですが,カスタマイズされた製品の配達時間は異なります.
- Q: 商品の価格はどうですか? 割引の機会はありますか?
- A: 私たちは競争力のある価格を提供し,特に大量注文や長期間のパートナーシップの場合,割引が可能です.
- Q:あなたの製品にどんな保証と販売後サポートを提供していますか?
- A: すべての製品には出荷日から24ヶ月間の保証があります. さらに,私たちの応答的な販売後サービスは24時間以内に迅速なサポートを保証します.PCネットワークによる遠隔トラブルシューティング支援を含む..
