BP9325 シリコン工業圧力センサー I2C出力 様々な用途用 圧力トランスミッター
Product Details
| モデル番号: | BP9325 | ハウジング素材: | ステンレス鋼 |
|---|---|---|---|
| 動作温度: | -20℃への+80℃ | 電源: | 3-3.6V |
| 圧力範囲: | 0〜10kpa60MPa | IP 評価: | IP65 |
| シグナル出力: | I2C (圧力、温度) | 接続タイプ: | ケーブルを使って |
| 保証: | 2年 | タイプ: | 分散型シリコンピエゾレシシブ |
| ハイライト |
BP9325 産業用圧力センサー,I2C産業用圧力センサー,シリコン工業圧力センサー |
||
Product Description

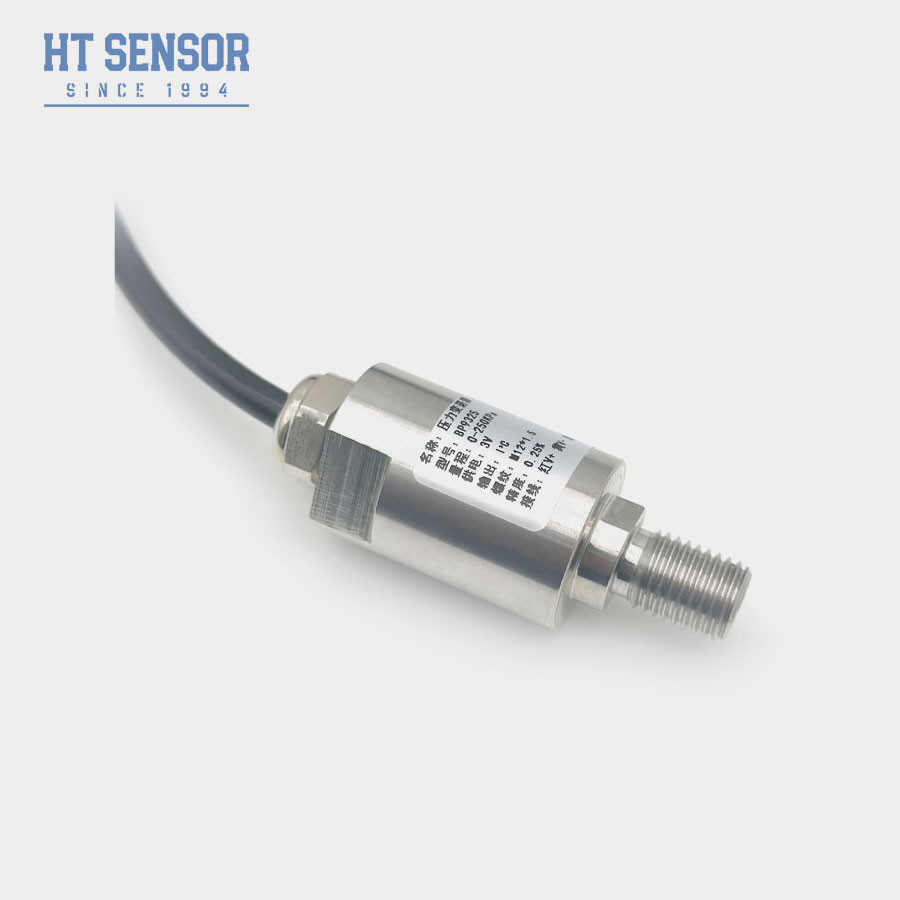

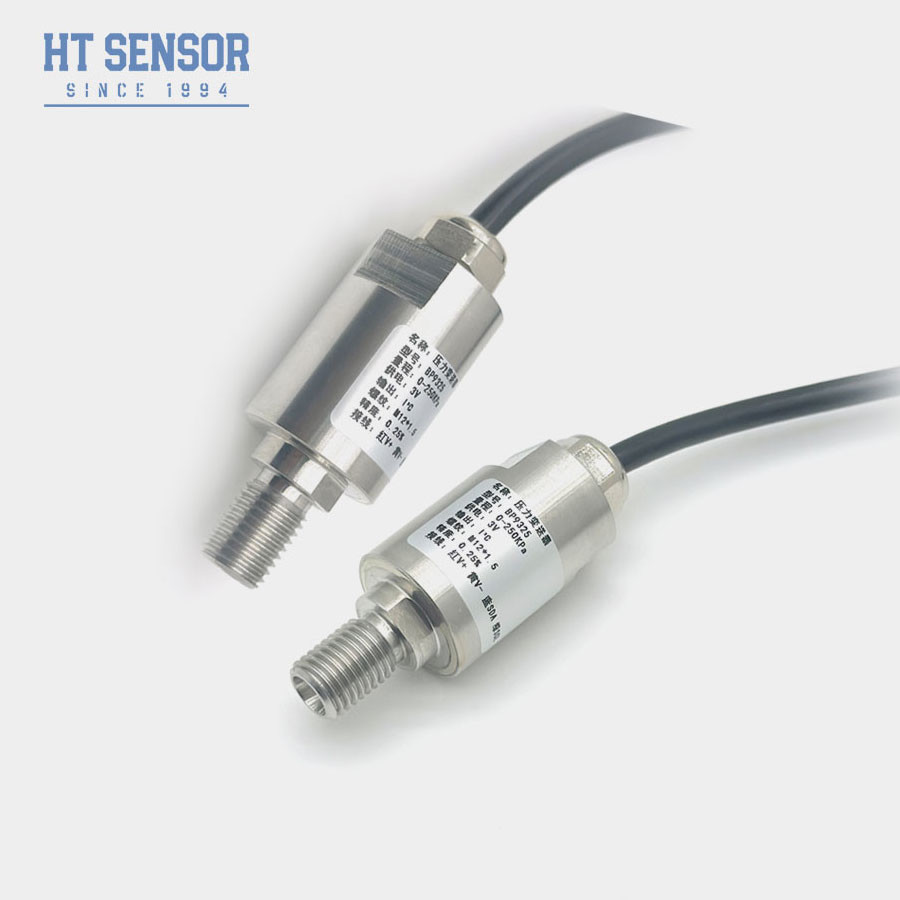

BP9325 シリコン工業圧力センサー I2C出力
シリコン工業圧力センサーの導入:
HT19F-I2C 圧力センサーは,我々の会社によって開発されたHTシリーズシリコンピエゾレシシブオイルコアを信号測定要素として使用します.そして信号処理回路は,ステンレス鋼のハウジングに位置しています. センサー信号を標準出力IIC信号に変換します. 厳格なテストと老化スクリーニングの後,製品は安定して信頼性の高い性能を持っています.
製品の特徴工業用圧力センサー:
- • 経済的で小規模
- 範囲 -100kPa... 0 ~ 35kPa... 3.5 MPa... 100 MPa
- • 計圧型,絶対圧型
- 圧力と温度を取得するためのダブル24ビットADC
- 標準 I2C 通信 プロトコル
- • ステンレス 鋼 316L 材料
申請シリコン工業圧力センサー:
- 産業プロセス制御
- 液体のレベル測定
- インテリジェント圧力計器
- ガスと液体の圧力測定
- 医療機器
- 物事のインターネットです
基本条件シリコン工業圧力センサー:
- 電源:3.0〜3.6VDC
- 出力:I2C (圧力,温度)
| 産業用圧力センサーの性能パラメータ: | |||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | ||
| 性能パラメータ | ユニット | ||
| 電源: | 30.0から36 | V DC | |
| 出力信号: | デジタル I2C (圧力,温度) | ||
| 連続電流: | <3> | mA DC | |
| 温度精度: | ±2 (デフォルトで出力温度がない,出力温度をカスタマイズする必要があります) | °C | |
| 圧力の精度: | ±0.2 (±0.5 @35kPa) | %FS | |
| 断熱抵抗: | 50MΩ@50V DC | ||
| 断熱強度: | 50Hz,500V AC | ||
| 動作温度: | -30 ~ 80 | °C | |
| 保存温度: | -40 ~ 80 | °C | |
| オーバーロード: | 1.5倍全スケール圧,または110MPaは最小値です. | ||
通信プロトコル
BP9325は,I2Cバスプロトコルを外の世界と通信するために使用する.すべてのデータ通信はMSBで開始され,デフォルトの7ビットI2Cデバイスアドレスは0x78である.これはI2Cのスレーブデバイスである.そしてマスターデバイスは,次のフォーマットでコマンドを使用して,それと通信することができます.
HT19F-I2Cがデジタル出力 (I2C 0xACコマンドを使用) に設定された場合,B[23:0]は3つに分けられる.
各バイトは別々に出力され,ユーザーは次の式を使用して簡単にパーセントに変換できます.
0xACのI2Cコマンドを使用して,5バイトの校正データを読み取るとき,温度情報は最後の2つのものから構成されます.そして,ユーザは簡単に次の式を使用して実際の温度にT値を変換することができます 度値.
注:デフォルトブリッジは10%~90%,センサブリッジのゼロポイントは10%に対応し,フルポイントは正しい. 値は90%です. センサにはデフォルトで温度出力はありません.温度出力はカスタマイズする必要があります..
| 注文のヒント |
1組み立て中にコアサイズとトランスミッターハウジングとの間にフィットに注意してください
必要な気密性
2補償板を詰め込むか,損傷しないように垂直に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐため.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
