| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | BP93420-IC |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000個/月 |
| モデルNO: | BP93420-IC | 圧力範囲: | -100KPA-0〜10kpa-40Mpa |
|---|---|---|---|
| 生産量: | 0.2-2.2V/0.5-4.5VDC/4-20mA /0-5VDC | パワー: | 3.3-5.5VDC /12-36VDC |
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 構造型: | 分散型シリコン圧力トランスミッターセンサー |
| 測定中間: | 液体とガス | 精度度: | 00.5% |
| IP 評価: | IP65 | カスタマイズ: | OEMとODM |
| ハイライト: | 水と油圧伝達センサー,BP93420-IC 圧力トランスミッターセンサー,高温圧力トランスミッターセンサー |
||

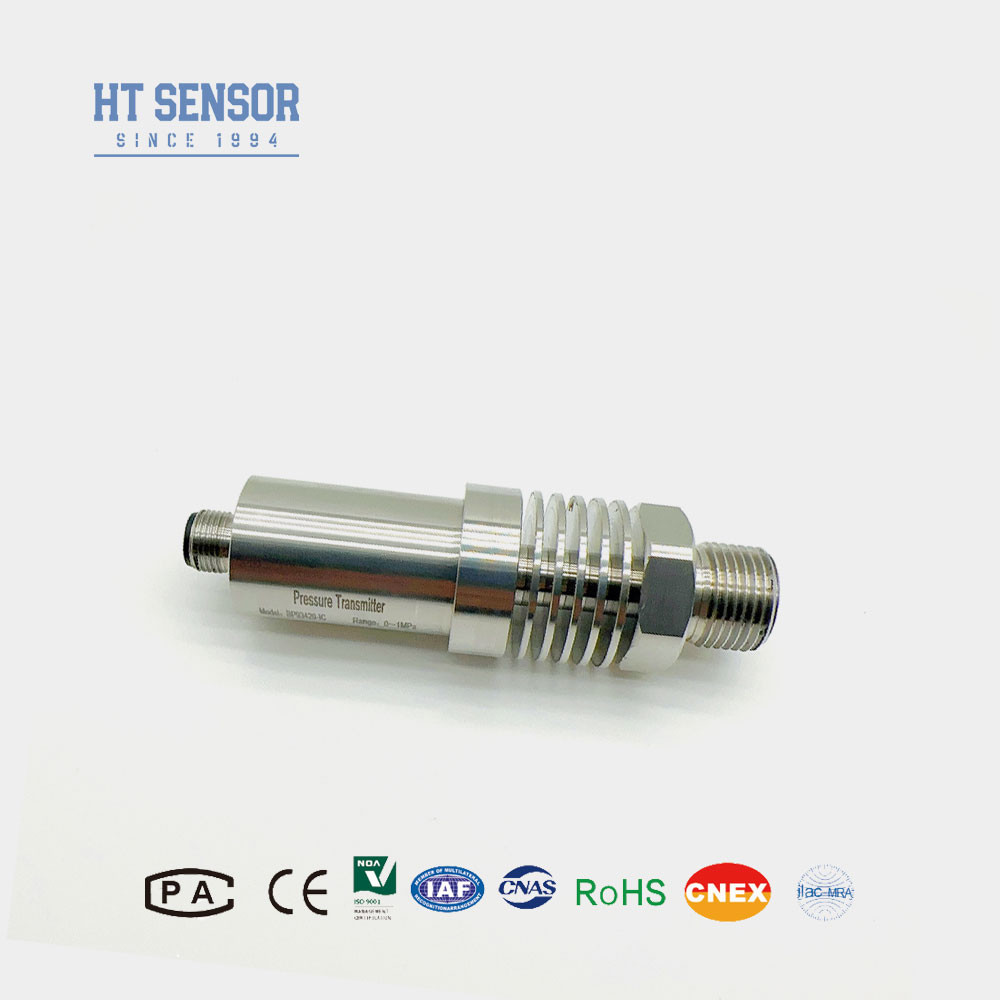

BP93420IC 圧力トランスミッターセンサー
圧力伝達センサーの導入:
BP93420-ICは高温圧力トランスミッターセンサーで,高度なHT19シリーズのシリコン圧力隔離油で満たされたコアをコア測定要素として使用しています.センサーと接触する介質を急激に冷却するために,熱消散装置が前端に追加されていますこの特殊な設計により,高温要求環境に適しており,高温変動を含むアプリケーションや高温条件下で動作するのに理想的です.高温環境でも正確で信頼性の高い圧力測定が要求される産業プロセスとシステムで広く使用されています.
製品の特徴圧力伝達センサー:
申請圧力伝達センサー:
| 圧力トランスミッターセンサーの性能パラメータ | |
| 測定範囲 | -100kPa...0kPa ~ 10kPa...40MPa オーバーパック |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~150°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクサ IIC T6 Ga |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.4kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4本のワイヤ |
| 注文のヒント |
1製品を選択する際には,試験対象製品の接触部分と互換性のある介質を確認してください.
2. 注文をする際には,爆発防止製品にはデジタルディスプレイが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地状態にあることを確認することが推奨されます..
5. ケーブルのないデフォルト,例えばポリエチレンケーブル材料のデフォルトの必要性,別のケーブル材料が必要な場合は,注文に記載してください.
6強い振動,瞬間的な衝撃,強い電磁気または無線周波数干渉などの特別な要件の場合,私たちに通知し,注文に記載してください.
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ/IQT | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -0だった1. . .0~001...100MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
