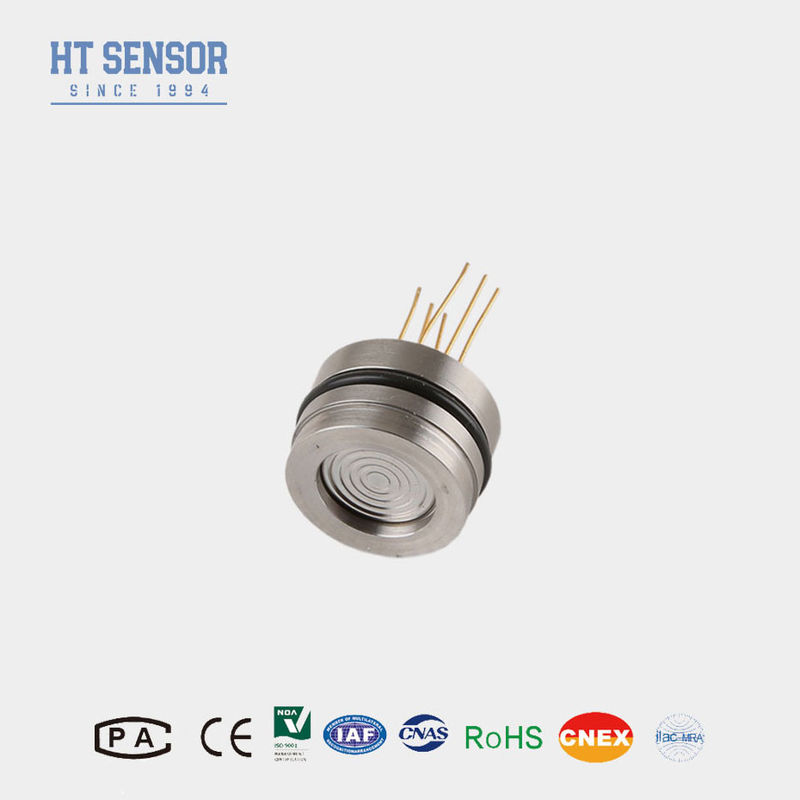

19mm オイルで満たされた圧力トランスミッター 拡散シリコン圧力トランスミッター 水油試験
Product Details
| 材料: | 316L | 非直線性: | ±0.15% |
|---|---|---|---|
| 住宅用材料: | ステンレス鋼 | 測定範囲: | 0~10kpa...20kpa....100MPa |
| 出力信号: | mV | 電源: | 1.5mADC |
| 圧力の種類: | 計量/絶対/密封 | 製品名: | 圧力トランスミッターセンサー |
| 補償された温度範囲: | -10〜80°C | 油で満たされた: | シリコーン油 |
| ハイライト |
分散型シリコン圧力トランスミッター,19mm シルコン圧力トランスミッター,油で満たされた圧力トランスミッター |
||
Product Description
水と油のテストのための油で満たされた分散シリコン圧力トランスミッターセンサー
HT19F シリコンピエゾレシシブ圧力センサー
圧力伝達センサーの導入:
1先進技術と316Lステンレス鋼のホイスを使って,チタンやハステロイなどの材料
2温度補償とゼロポイントのために厚膜回路を使用修正
3.卓越した信頼性,繰り返し性,安定性
申請圧力伝達センサー:
1. 316Lで不腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
2石油,化学,メタルルギー,電力,水文学を含む様々な産業プロセスサイトで使用されます.
3海洋産業や航空産業で使用される
4. 水力・気力制御システムに適しています
5. プロセス制御アプリケーションで使用
電気性能圧力伝達センサー:
1電力供給: ≤2mA DC (典型的な1.5mA DC)
2. 入力阻力:3KΩ~6KΩ
3出力阻力:2.5KΩ~6KΩ

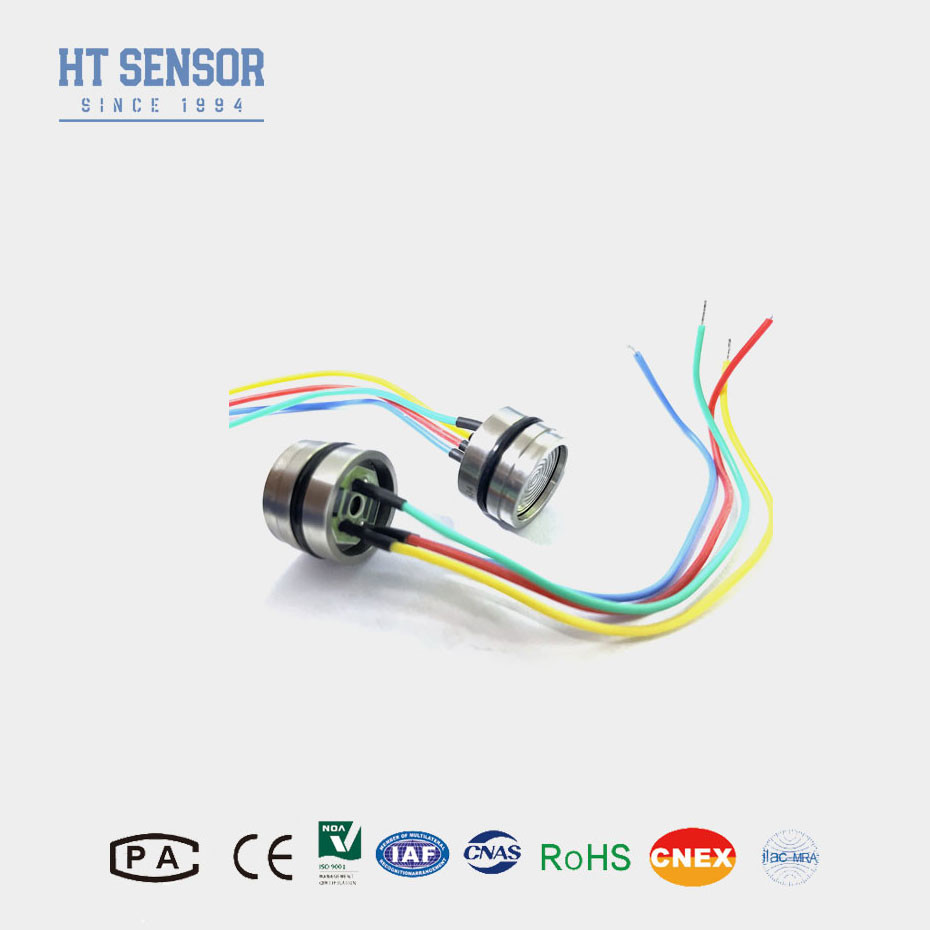

4電気接続:金で覆われたコヴァーピンや100mm高温ケーブル
| 性能パラメータ: | |||||
| 範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロ出力 | 0±1 | 0±2 | mV | ||
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリル環またはフッロ環 | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~ 28g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 電気接続と補償 |
|
|
| 選択した例 |
| 注文のヒント |
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
