BP157 2本のワイヤーの圧力伝達センサー 4-20MA 拡散シリコン圧力センサー
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | 圧力範囲: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| ハイライト |
4-20MA 圧力伝達センサー,拡散式シリコン圧力センサー,2本のワイヤの圧力伝達センサー |
||
Product Description

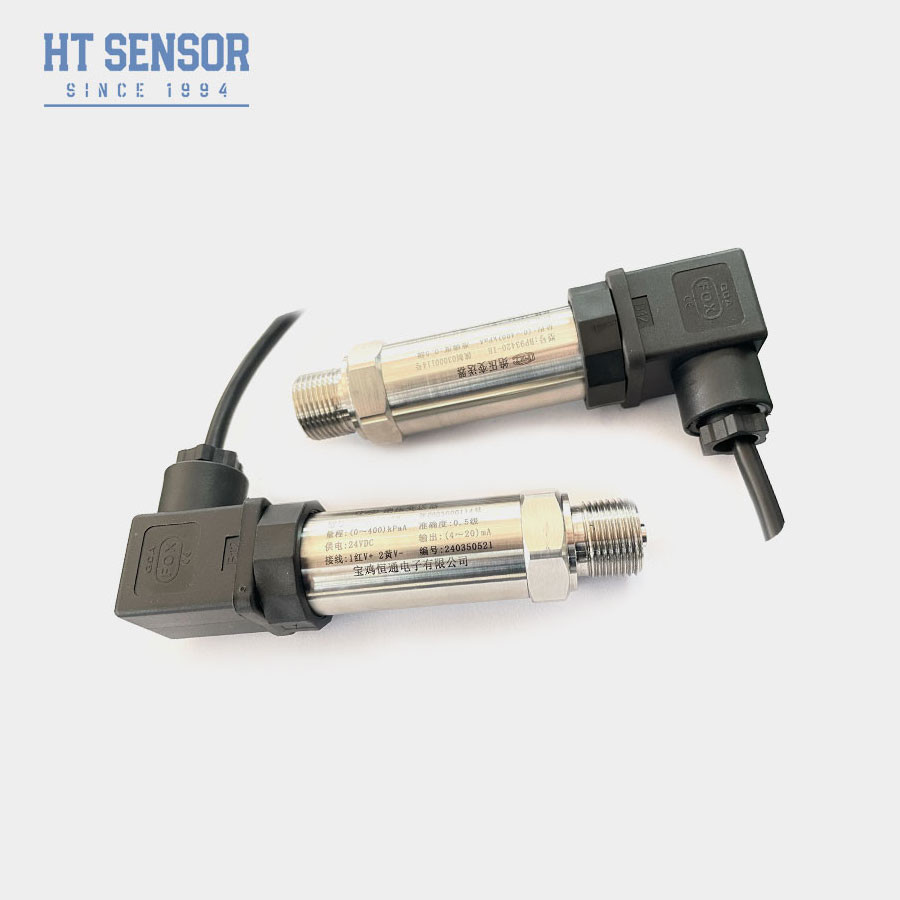

BP157 圧力トランスミッター
圧力伝達センサーの導入:
BP157 拡散シリコン圧力トランスミッター基本原理は,シリコンにおけるピエゾレシシブ効果によって機械圧力を電気信号に変換する.幅広い用途で正確で信頼性の高い圧力測定を
製品の特徴:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2ステンレス鋼構造 IP65 保護基準
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
応用:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
性能パラメータ:
| 測定範囲 | 0kPa ~ 10kPa...10MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エキシア IICT6 |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
注文のヒント:1圧力範囲:トランスデューサーが測定する必要がある必要な圧力範囲を指定します.不正確や損傷を避けるために,アプリケーションで期待される圧力の全範囲をカバーすることを確認します.
2. 精度要求:アプリケーションに必要な精度レベルを決定します.異なるトランスデューサーは異なる精度レベルを提供していますので,特定の要件を満たすものを選択してください.
3出力信号: 需要の出力信号の種類,例えば電圧,電流,デジタル出力 (例えば4-20mA,0-5VDC,SPI) を決定します.既存のシステムやデータ取得機器との互換性を確保する.
4. 圧力ポート構成: 針の種類,サイズ,方向性 (例えば,NPT,BSP,フラッシュ弁) のような,あなたのインストール要件に基づいて適切な圧力ポート構成を選択.
5. 電源接続:ケーブル長さ,コネクタタイプ,ピン構成など,必要な電源接続の種類を指定します.配線設定と互換性を確保します.
6環境条件: 温度,湿度,腐食性または危険性のある物質への曝露を含む作業環境を考慮します.適切な環境保護等級を持つトランスデューサーを選択する (e信頼性と長寿性を確保するために IP65,IP67
7直接のマウント,ブレーケットのマウント,または制御パネルへの統合であるかどうか,あなたのアプリケーションでトランスデューサーがマウントされる方法を決定します.あなたのマウント設定と互換性を確保.
8認証:トランスデューサーが,アプリケーションまたは規制要件に要求される関連業界標準および認証 (例えば,CE,RoHS,ISO) に適合しているか確認します.
9リードタイムと可用性: リードタイムと製品利用性について問い合わせ,プロジェクトや生産スケジュールの間に合う配達を保証します.
技術サポート: 疑問がある場合,または適切な選択に助けが必要な場合は,メーカーまたはサプライヤーから助けを求めます.
10専門的なアドバイスとガイドラインを提供して,あなたが情報に基づいた決断をするようにします.
注文ガイド:
| BP15X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||

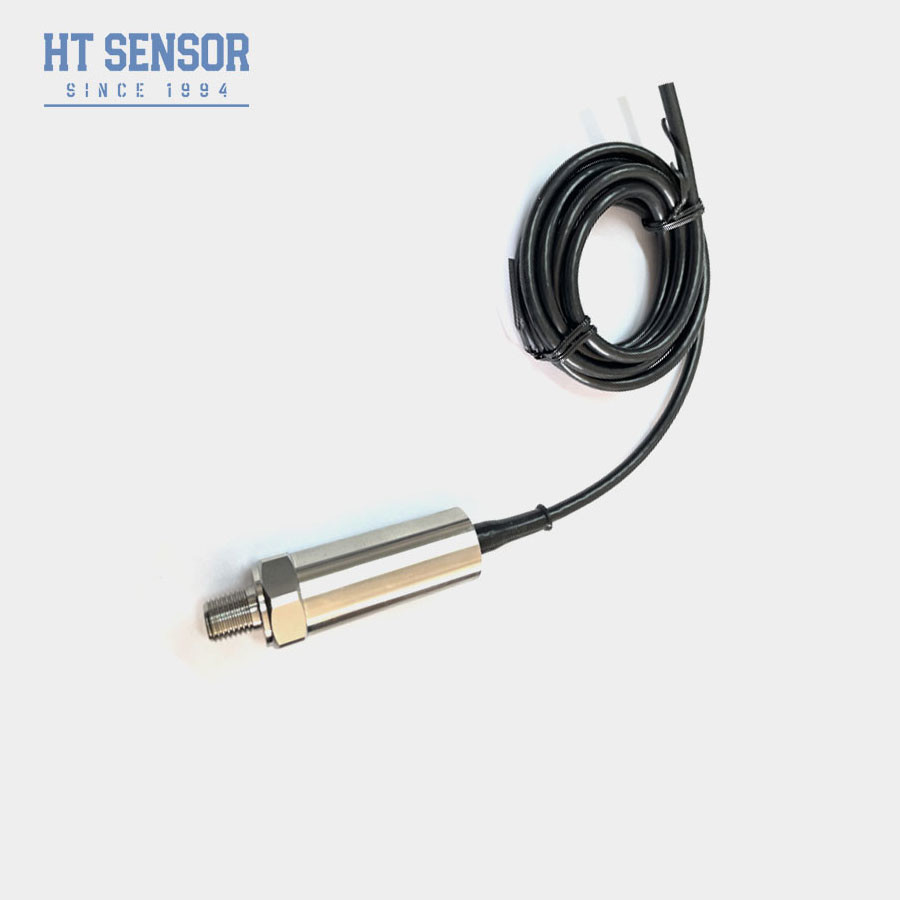

| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
FAQ:
Q: 製造者ですか?
A: はい,私たちは29年以上のプロセンサメーカーです!私たちの技術チームは10人以上のエンジニアを持っています.
Q: OEM サービスを受け入れるのですか?
A:はい センサーに 会社の情報とロゴを貼ることができます
Q: ディストリビューターになれる?
A: はい,我々は海外市場でディストリビューターを探しています.
Q: あなたのリードタイムは何ですか?
A: 通常は7-10days. 量100pcs以上では,追加の3〜5日が必要です.
