BP93420-IB 拡散シリコン圧力センサー 急速応答時間
Product Details
| モデルNO: | BP93420-IB | パワー: | 5VDC /12-36VDC |
|---|---|---|---|
| 糸: | G1/2,M20*1.51/2NPT | 長期的安定性: | +-0.2%F.S/年 (タイプ) |
| 住宅用材料: | 316Lまたは304SS | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 測定中間: | 液体空気 水油 | 精度度: | 00.5% 0.25% |
| 圧力範囲: | 0kpa~5kpa...100MPa | 出力信号: | 4-20mAまたはRS485 モドバス |
| ハイライト |
BP93420-IB 圧力センサー 分散型シリコン圧力センサー,Diffused Silicon Pressure Sensor Fast Response |
||
Product Description

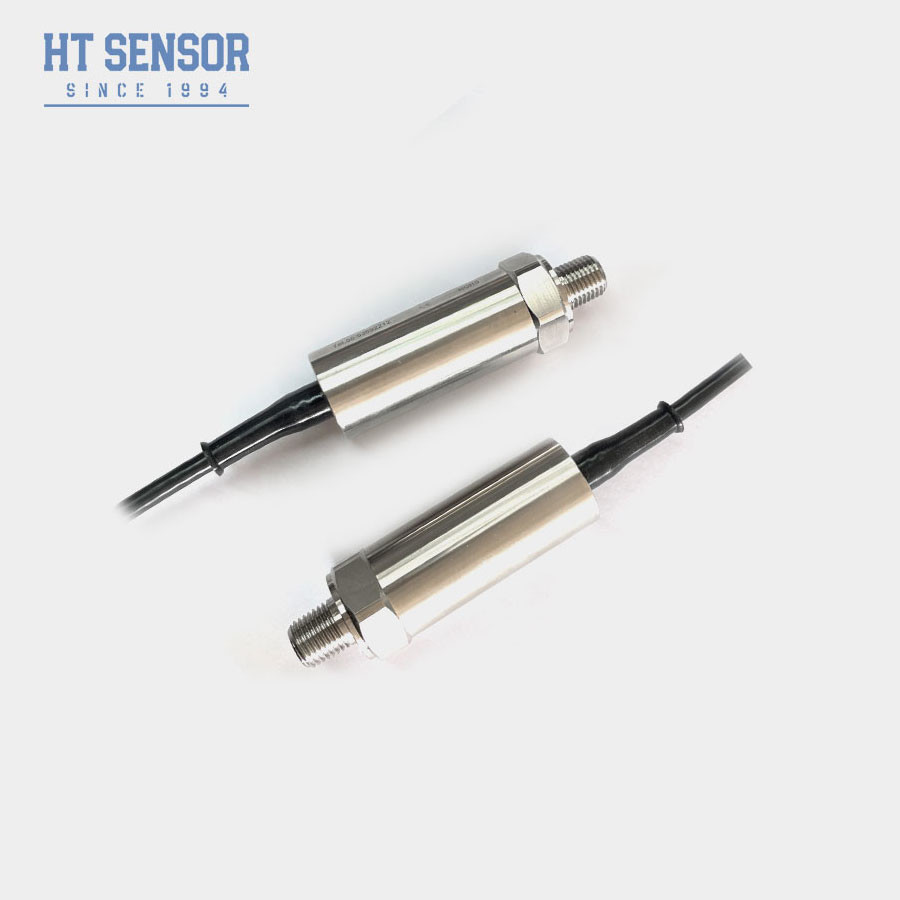

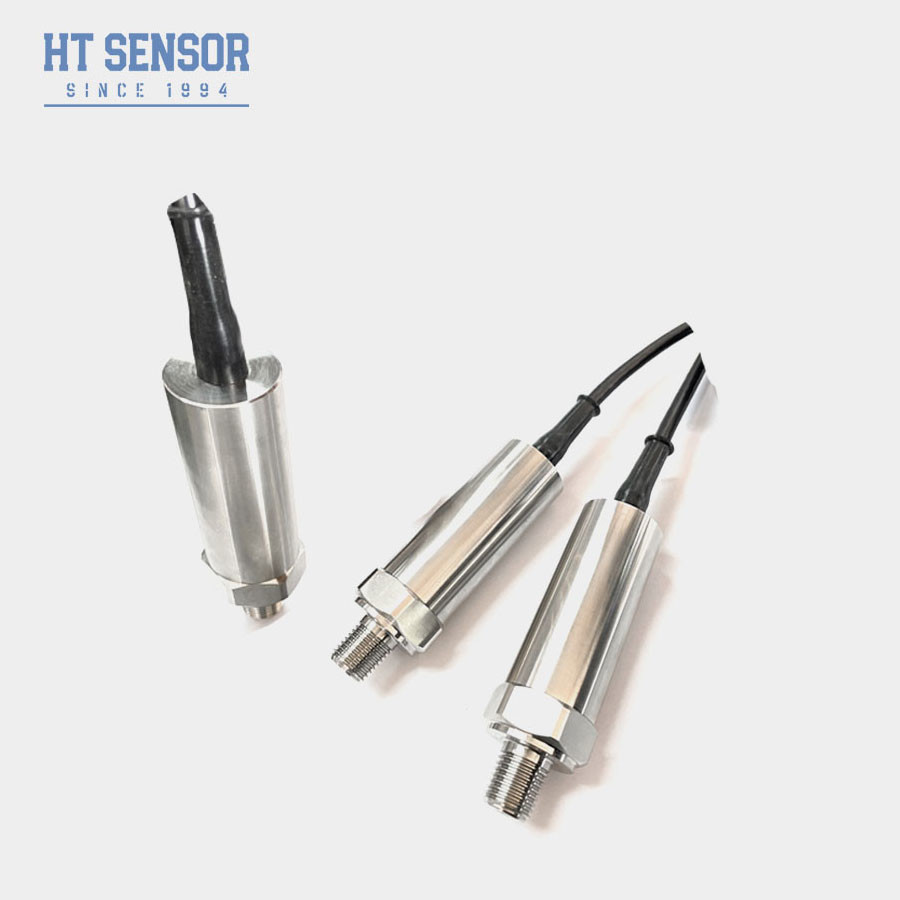

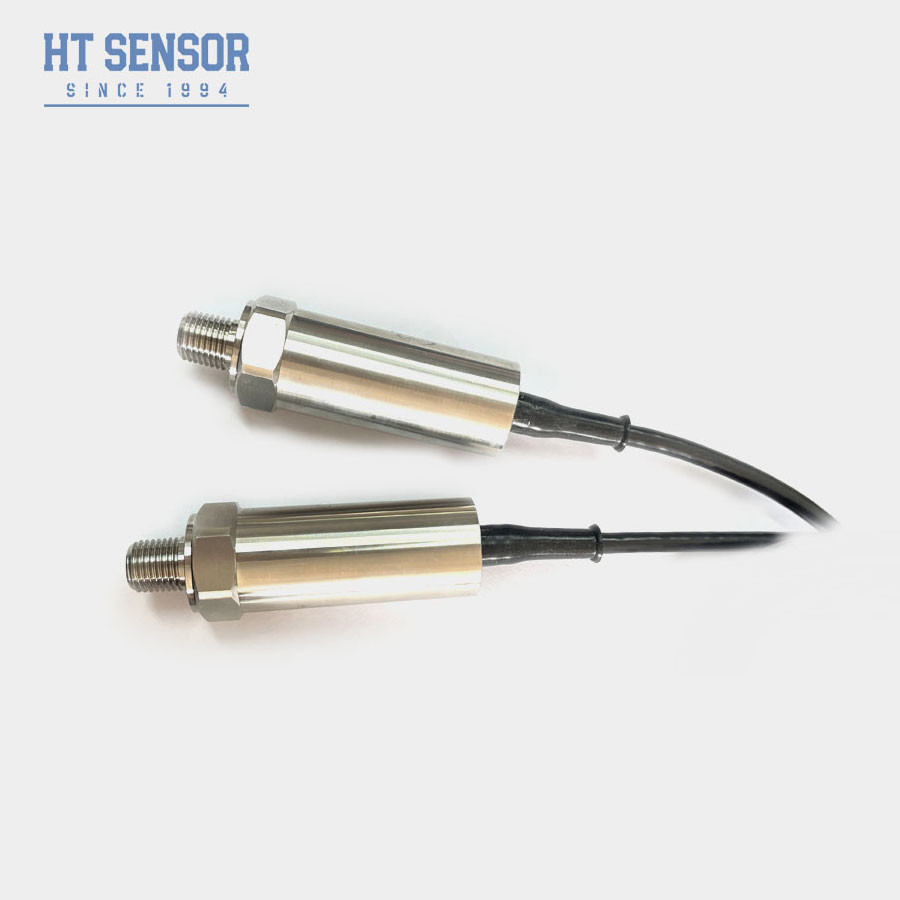

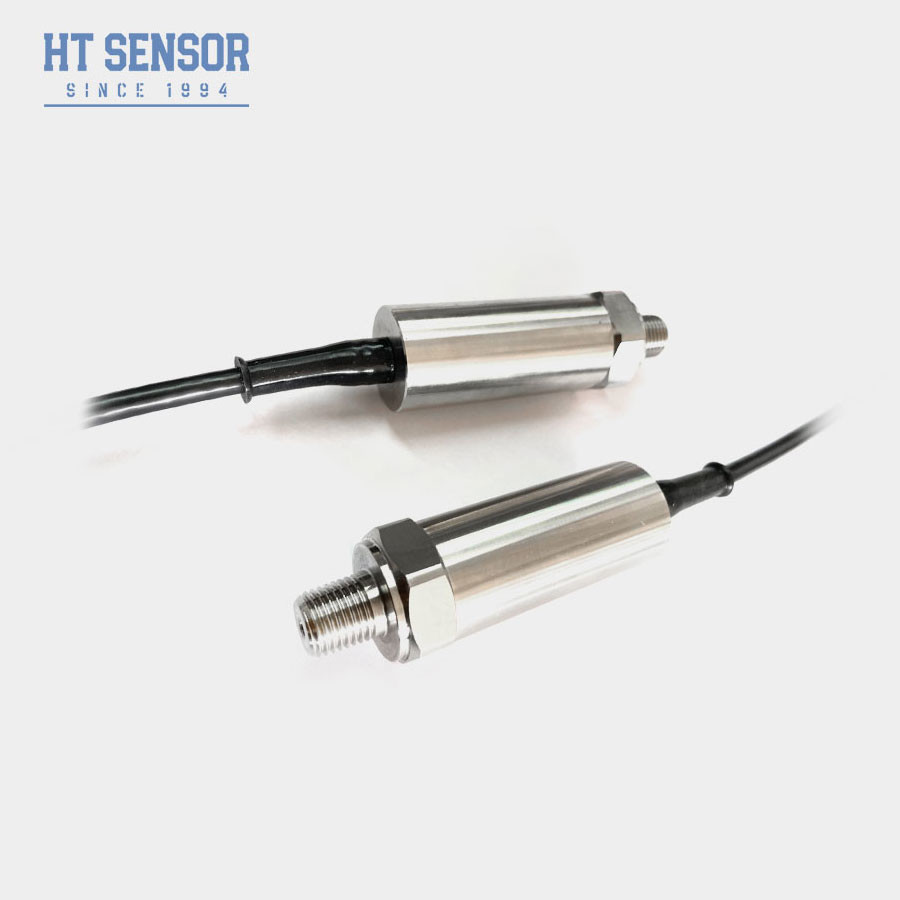

BP93420-IB 拡散シリコン圧力センサー 急速応答時間圧力センサー
BP93420IB 圧力伝達センサー
圧力伝達センサーの導入:
BP93420IB 拡散シリコン圧力センサーは,圧力変化を測定するために分散シリコン技術を使用する圧力センサーの一種である.このセンサーは 圧力で変形する 薄いシリコン弁で構成されていますこの抵抗の変化は電気信号に変換され,処理され,適用された圧力を決定するために解釈することができます.分散型シリコン圧力センサーの主要な利点の一つは,圧力測定における高い感度と精度です.細かい圧力変化を正確に検出できるので,正確な圧力モニタリングが不可欠な幅広い用途に適しています.
拡散式シリコン圧力センサーは優れた線形性を提供し,出力信号が指定範囲内で施された圧力に直接比例することを保証します.この線形関係により,正確な校正と時間とともに一貫したパフォーマンスが可能です.
製品の特徴圧力伝達センサー:
1高精度:分散型シリコン圧力センサーは高精度な圧力測定を提供し,正確かつ信頼性の高い結果を提供します.
2広範囲の圧力範囲: 幅広い圧力範囲で適用可能で,様々な産業および商業用アプリケーションに適しています.
3迅速な応答時間:これらのセンサーは,圧力の変動をリアルタイムに把握し,変化に迅速に対応する迅速な応答能力を備えています.
4コンパクトサイズ:分散型シリコン圧力センサーは,通常,コンパクトサイズで,さまざまなシステムとアプリケーションに簡単に統合できます.
5低電力消費: 低電力消費により,携帯機器のエネルギー効率と長寿のバッテリーに寄与します.
6優れた線形性: これらのセンサーは優れた線形性を持ち,異なる圧力範囲で安定した一貫した出力を提供します.
申請圧力伝達センサー:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルシクス,発電,水文などの工業現場プロセスに使用されます
4液体および気力制御システムで使用される
圧力伝達センサーの性能パラメータ:
| 測定範囲 | -100kPa...0kPa ~ 10kPa...100MPa オーケー |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/Year (典型) ±0.2%F.S/Year (最大) |
| ゼロ点温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.15kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 圧力伝達センサーの注文点 |
1製品を選択する際には,試験基質が製品の接触部分と互換性があることを確認してください.
2注文する際には,爆発防止製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3トランスデューサーのLCDまたはLEDディスプレイヘッドを注文する場合,送信機の電力は20VDC未満でなければなりません.
4製品の信頼性の高い動作を確保するために,ユーザは現場に雷保護装置を設置し,製品と電源が信頼性のある接地状態であることを確認することが推奨されます..
5フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型シールリングを選択してください.
6標準的なケーブル長さは1.5mで,3種類の材料から選択できます.特別な指示がない場合は,ケーブルやポリエチレンケーブル材料を使用することはできません.異なるケーブル材料が必要な場合は注文書に記載してください
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉,その他の特殊要件の場合,当社に通知し,注文に記載してください.
| 圧力トランスミッターセンサーの注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -0だった1. . .0~001...100MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
FAQ:
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます. 私たちはOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: その通り 製造施設は月3万台もの 圧力センサートランスミッターを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
