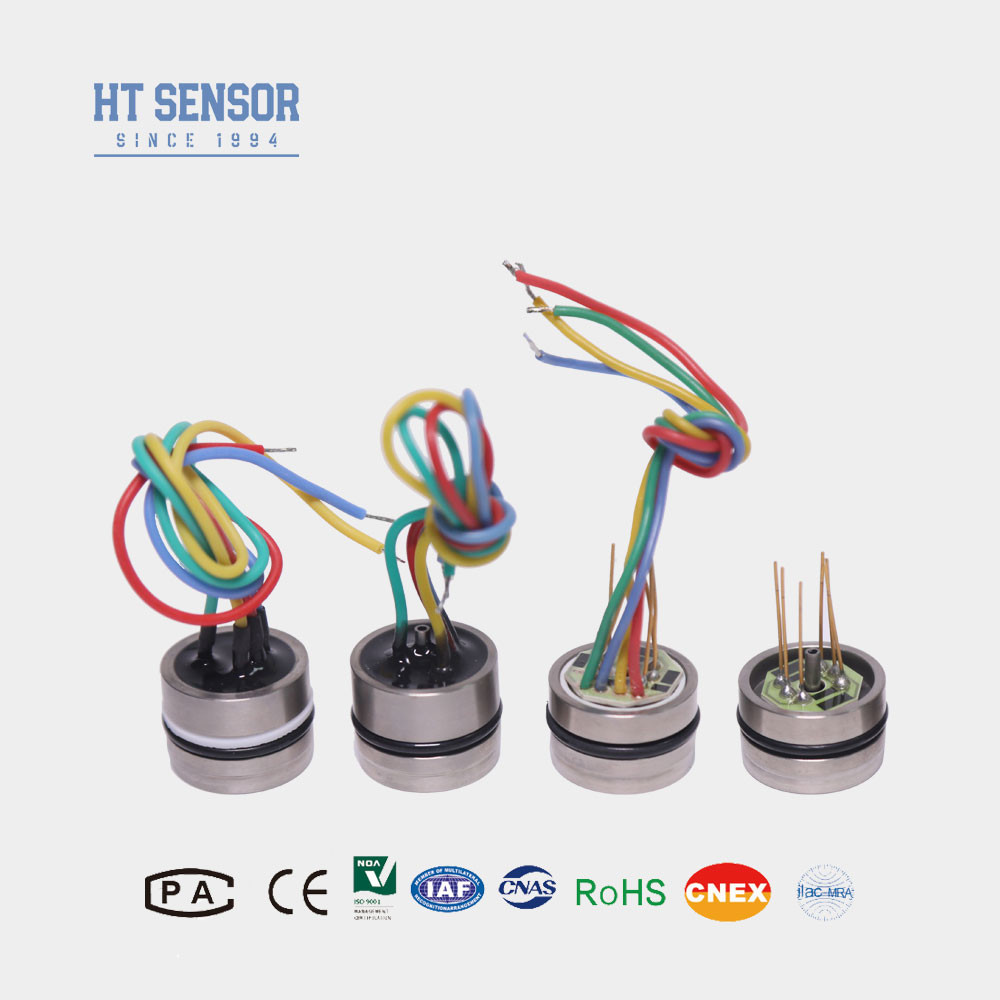

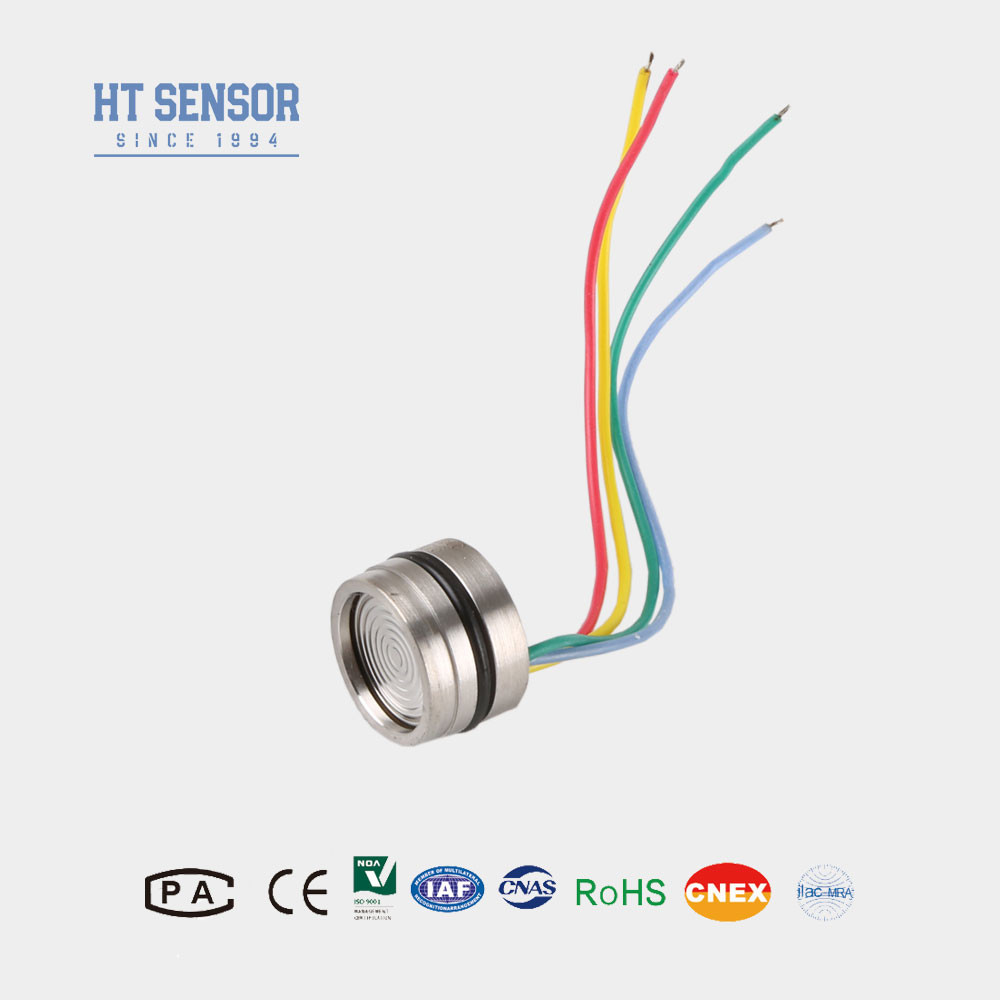

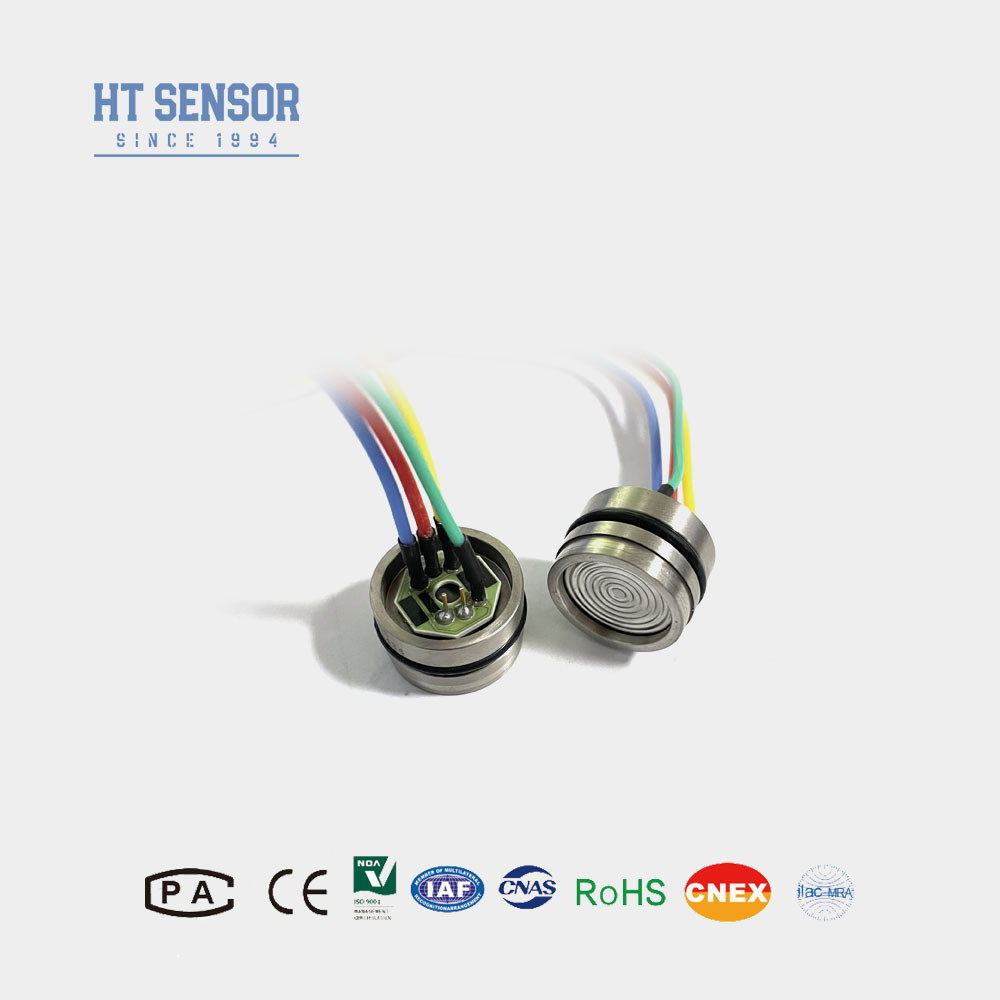

HT19V ディフュージョンシリコンピエゾレシシブ圧力センサー 5VDC液体空気レベルセンサー
Product Details
| 型番: | HT19V | スレッドタイプ: | いいえ |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定培地: | ガスと液体 |
| 範囲: | 0-10kpa〜60mpa | 出力: | mV |
| 圧力タイプ: | G/A/S | 供給: | 5〜10VDC |
| Hsコード: | 9026209090 | 供給の能力: | 月20000個 |
| タイプ: | ピエゾレシスティブ圧力センサー | 材料: | ステンレス鋼 |
| カスタマイズ: | OEMとODMで利用可能 | ||
| ハイライト |
5VDC ディフュージョンシリコンピエゾレシシブ圧力センサー,液体拡散シリコンピエゾレシシブ圧力センサー,5VDC 液体空気のレベルセンサー |
||
Product Description
HT19V 拡散型シリコンピエゾ抵抗圧力センサー 5VDC 液体空気レベルセンサー
HT19V シリコンピエゾ抵抗圧力センサー
シリコン圧力センサーの紹介:
HT19V は、高安定性の拡散シリコン素子を使用しており、信頼性の高いシリコンピエゾ抵抗圧力センサーです。絶縁ダイアフラムとシリコーンオイルを使用することで、液体と気体の圧力を正確に測定し、正確な結果を提供します。定電圧電源は製品の温度ドリフトを補償し、温度変化の影響を大幅に軽減します。エアコンプレッサーや冷凍システムでの幅広い用途は、さまざまな業界で貴重な資産となっています。
製品の 特徴 シリコン圧力センサーの:
1. 厚膜回路を使用して、温度補償とゼロオフセット補正を行います。
2. 高い信頼性と優れた安定性。
3. 定電圧電源、標準出力。
用途 シリコン圧力センサーの:
1. 腐食性ガスおよび液体圧力の測定に適しており、316L ステンレス鋼に対応しています。
2. プロセス制御システムで使用して、圧力を監視および制御します。
3. 冷凍システムおよびエアコンプレッサーの圧力測定によく使用されます。
電気的性能 シリコン圧力センサーの:
1.電源：≤10VDC
2.コモンモード電圧出力：入力の50％（標準）
3.入力インピーダンス：4KΩ～20KΩ
4.出力インピーダンス：2.5KΩ～6KΩ
5.電気的接続：100mm高温ワイヤー、リボンケーブル
| 性能パラメータシリコン圧力センサーの:. | ||||||
| 測定範囲 | ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | ||||
| 絶対(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | |||||
| 密閉(S) | 3500KPaS、7MPaS、10MPaS、20MPaS、40MPaS、60MPaS、100MPaS | |||||
| Typ | 最大 | 単位 | ||||
| 非線形性 | ±0.15 | ±0.3 | %F.S | |||
| 再現性 | 0.05 | 0.1 | %F.S | |||
| ヒステリシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| ゼロオフセット温度ドリフト | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| フルスケール温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| 補償温度 | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| 動作温度 | -20~80 | ºC | ||||
| 保管温度 | -40~125 | ºC | ||||
| 許容過負荷 | フルスケールの3倍または120MPaの小さい方の値を選択 | |||||
| バースト圧力 | フルスケールの5倍 | |||||
| 長期安定性 | 0.2 % | F.S/年 | ||||
| ダイアフラム材質 | 316L | |||||
| 絶縁抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | |||||
| 衝撃 | 100g、11ms | |||||
| 応答時間 | ≤1ms | |||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | |||||
| 充填媒体 | シリコーンオイル | |||||
| 重量 | ~28g | |||||
| パラメータは以下の条件下でテストされています: 10V @ 25ºC | ||||||
| 外形構造 シリコン圧力センサーの | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 電気的接続と補償 シリコン圧力センサーの |
|
|
| 選択例 |
| 注文のヒント |
| Q&A |
.
.
