| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | RoHS, ISO9001 |
| モデル番号: | BP93420D-IIIA |
| 最小注文数量: | 1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5-8仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 3000個/月 |
| モデル: | BP93420D-IIIA | 範囲: | 0〜10kpa~2Mpa |
|---|---|---|---|
| パワー: | 24VDC | 生産量: | 4〜20mA |
| 材料: | ステンレス鋼 | 糸: | 男と女 |
| 圧力の種類: | 差異 的 圧力 | 保護クラス: | ip65 |
| 作業温度: | 0〜60°C | コネクタ: | 3051A |
| ハイライト: | ステンレス鋼の差圧レベルトランスミッター,耐圧防爆差動圧力送信機,ディスプレイ付きの差圧トランスミッター |
||

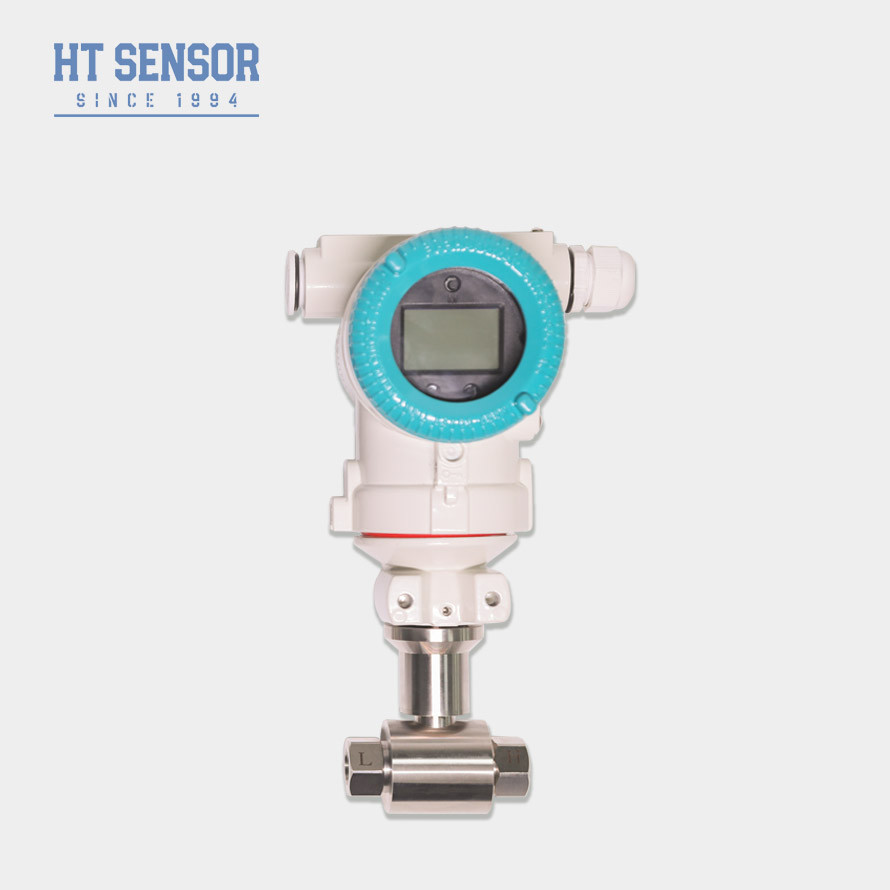

BP93420D-IIIA ディスプレイ付き差圧トランスミッタ EX 防爆センサー
BP93420DIII D差圧 P圧力トランスミッタ
差圧トランスミッタセンサーの紹介：
BP93420-IIIA 差圧トランスミッタは、液体または気体の差圧値を測定するために、産業用途向けに設計されています。さまざまな防爆機能オプション、本質安全防爆、粉塵本質安全防爆、耐火防爆、耐火粉塵タイプがあり、HARTプロトコル通信を選択することもでき、費用対効果に優れています。
製品の特徴差圧トランスミッタセンサー:
アプリケーション差圧トランスミッタセンサー:
| 性能パラメータ差圧トランスミッタセンサー | |
|---|---|
| 測定範囲 | 0-10KPa……～2MPa |
| 圧力タイプ | 差圧 |
| 片側過負荷 | ≤定格範囲の3倍 |
| 静圧 | 定格範囲の5倍または7MPaのいずれか小さい方の値 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (標準) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (標準) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年(≤200KPa) ±0.2%F.S/年(＞200KPa) |
| ゼロ温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 動作温度 | -30℃～80℃ |
| 保管温度 | -40℃～100℃ |
| 振動 | 10g,55Hz ～ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | ~0.45kg |
| 出力信号 | 電源電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線式 |
| 0～10/20mA |
3線式 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 注文のヒント差圧トランスミッタセンサー |
1. 製品を選択する際は、測定対象媒体が製品の接触部品と互換性があることを確認してください。
2. 信頼性の高い動作を確保するために、測定点とトランスミッタの間に三方弁マニホールドを取り付け、トランスミッタの正圧室と負圧室への圧力印加をゆっくりと均一にすることをお勧めします。
3. 設置中は、設置場所が製品に与える影響を最小限に抑えるために、圧力インターフェースを両端で水平に配置することをお勧めします。
4. 強い振動、瞬間的な衝撃力、強い電磁干渉、または無線周波数干渉などの特別な要件がある場合は、当社にご連絡いただき、注文でこれらの要件を指定してください。
| 注文ガイド差圧トランスミッタセンサー | ||||||||
| BP93420XX | 圧力トランスミッタ | |||||||
| コード | 外形構造 | |||||||
| DII | 差圧トランスミッタ | |||||||
| 測定範囲 | 0-10KPa……～2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 オス | |||||||
| J2 | G1/2 オス | |||||||
| J3 | G1/4 オス | |||||||
| J4 | 1/2 NPT オス | |||||||
| J5 | その他 | |||||||
| コード | 電気接続 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 プラグ | |||||||
| B3 | シールドケーブル出力 | |||||||
| B4 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| D | 差圧 | |||||||
