銅管シリコン圧力センサー空気またはガス用ガス圧測定センサー
Product Details
| 型番: | HT12 | スレッドタイプ: | TO8 |
|---|---|---|---|
| ワイヤリングタイプ: | 金色コーバールピン | 測定培地: | ガス空気 |
| 範囲: | 0〜10kpa~1000kpa | 出力: | アナログ信号 |
| 力: | 1.5mA | Hsコード: | 9026209090 |
| のために: | 分散型シリコン圧力トランスミッター | カスタマイズ: | OEMとODMで利用可能 |
| ハイライト |
1.5mA シリコン圧力センサー,銅管シリコンピエゾレシシブ圧力センサー,10KPaのガス圧力測定センサー |
||
Product Description

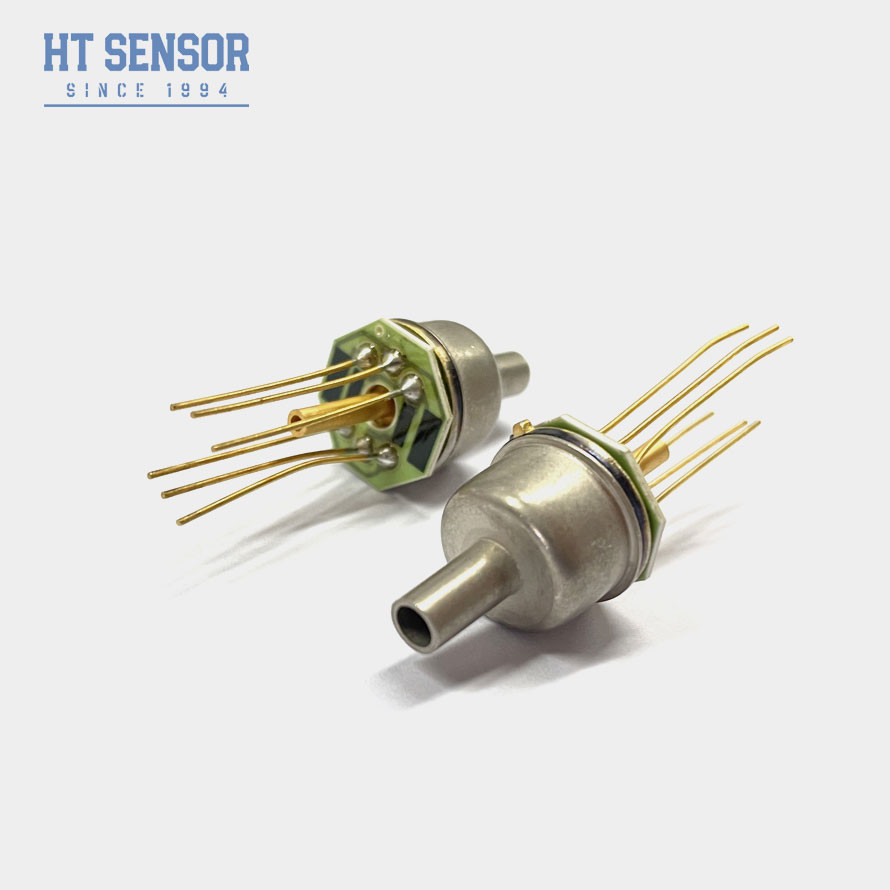

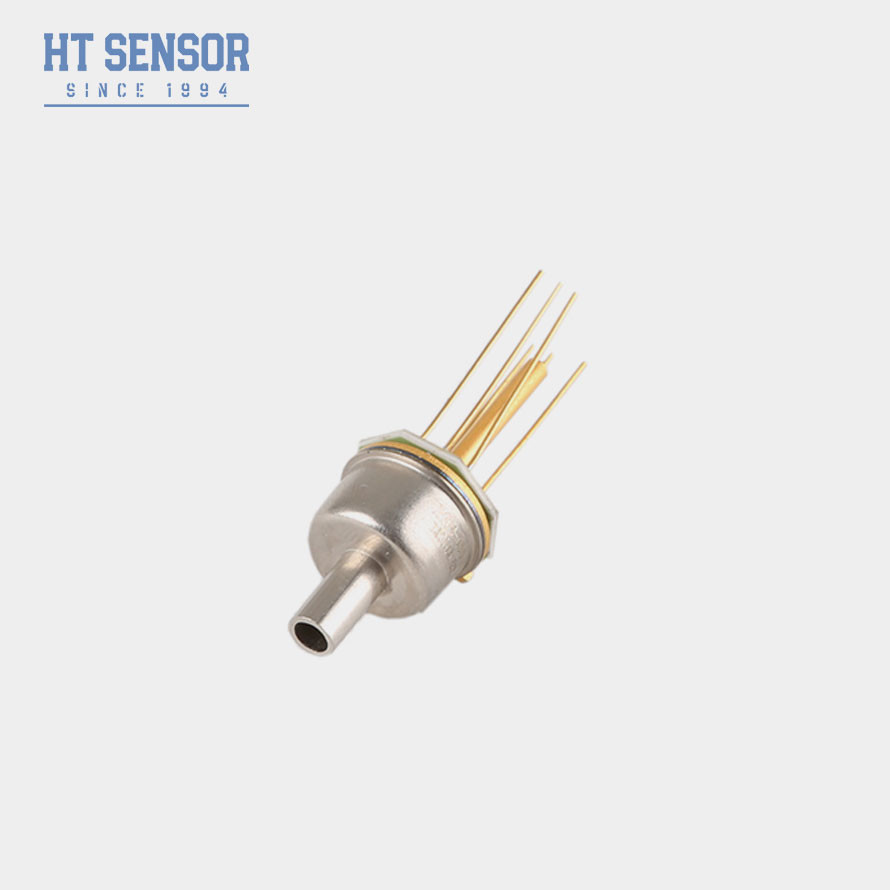

銅管 シリコン圧力センサー ガス圧力測定センサー
HT12シリコンピエゾレシシブ圧力センサーは,高度な安定性のある拡散シリコン要素で,先進的なTO8パッケージング技術でパッケージ化されています.油で満たされていないコアは,プロファイルのエラーを回避し,小さな範囲の安定性を大幅に改善しますしたがって,乾燥性のない腐食性ガスの圧力の測定には良い効果があります.
シリコン圧力センサーの製品特性:
- 測定範囲は0〜10KPaから2Mpaまで広い.
- 高信頼性,安定性
- TO8 封装技術
- 航空宇宙の応用
申請シリコン圧力センサー:
- 乾燥した,腐食性のないガスの圧力を測定した.
- 肺制御システム 生物医学工学の応用
- HVAC制御装置
- 実験の目的に関連する航空宇宙航空
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力:3KΩ~6KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータシリコン圧力センサー: | ||||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| タイプ | マックス | ユニット | ||||
| 線形性 | ±015 | ±03 | %F.S | |||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |||
| ヒステレシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±05 | ±1 | %F.S | |||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±05 | ±1 | %F.S | |||
| 補償されたテンパー | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 動作温度 | -20~80 | oC | ||||
| 貯蔵温度 | -40~125 | oC | ||||
| 許容される過負荷 | 3倍の全スケールまたは4MPaの間の小さい値を取ります | |||||
| 爆発圧 | 5X 完全なスケール | |||||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||||
| 弁膜材料 | 316L | |||||
| 断熱抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||||
| ショック | 100g,11ms | |||||
| 応答時間 | ≤1ms | |||||
| 体重 | ~12.5g | |||||
| パラメータは以下の条件で試験する: 恒常電流1.5mA,環境温度は25°C | ||||||
| 図面 建設 | |
| サイズ | |
| 電気接続と補償 |
|
|
| 注文のヒント |
3試験対象の媒体がチップとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサーの内側を押すのを避けましょう. 弁の変形や穴が開き,コアが損傷するのを避けます.
5計測コアの圧迫口を大気に開いて,水,水蒸気,腐食媒体が計測コアの負圧室に入ることを防止する.
6ピンが変更される場合は,実際のコアワイヤのラベルを参照してください.
