BHZ93420-III 水位測定のためのスマート水圧センサー デジタルRS485
Product Details
| モデルNO: | BHZ93420-III | 精度: | ≤0.5%F.S |
|---|---|---|---|
| 圧力範囲: | 0-1m-400 H2O | カスタマイズ: | OEM/ODM |
| ケーブル: | PE,PU,PTFE | ダイヤフラム材料: | 316Lステンレス鋼 |
| 純重量: | 1.6KG | タイプ: | シリコンピエゾレシシブタイプ |
| 構造の設計: | 入れられたタイプ | IP 評価: | IP68 |
| ハイライト |
BHZ93420-III スマート水圧センサー,RS485 水位測定用圧力センサー,水位測定用 デジタル圧力センサー |
||
Product Description

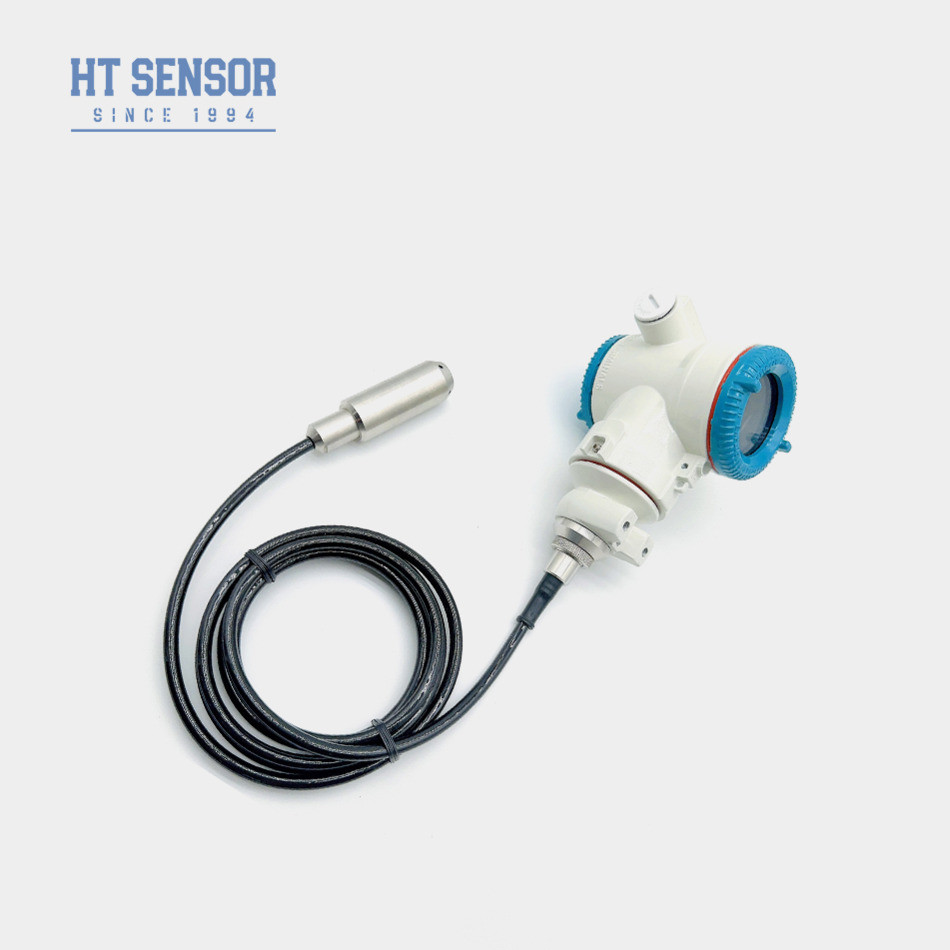

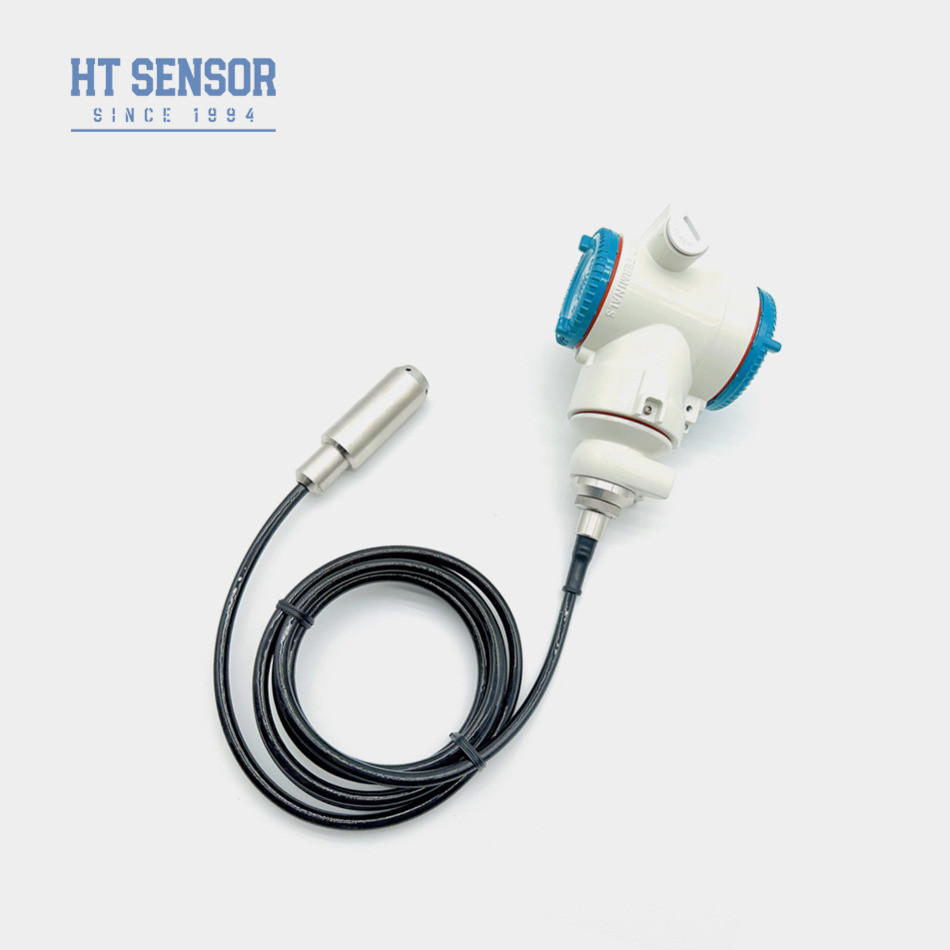

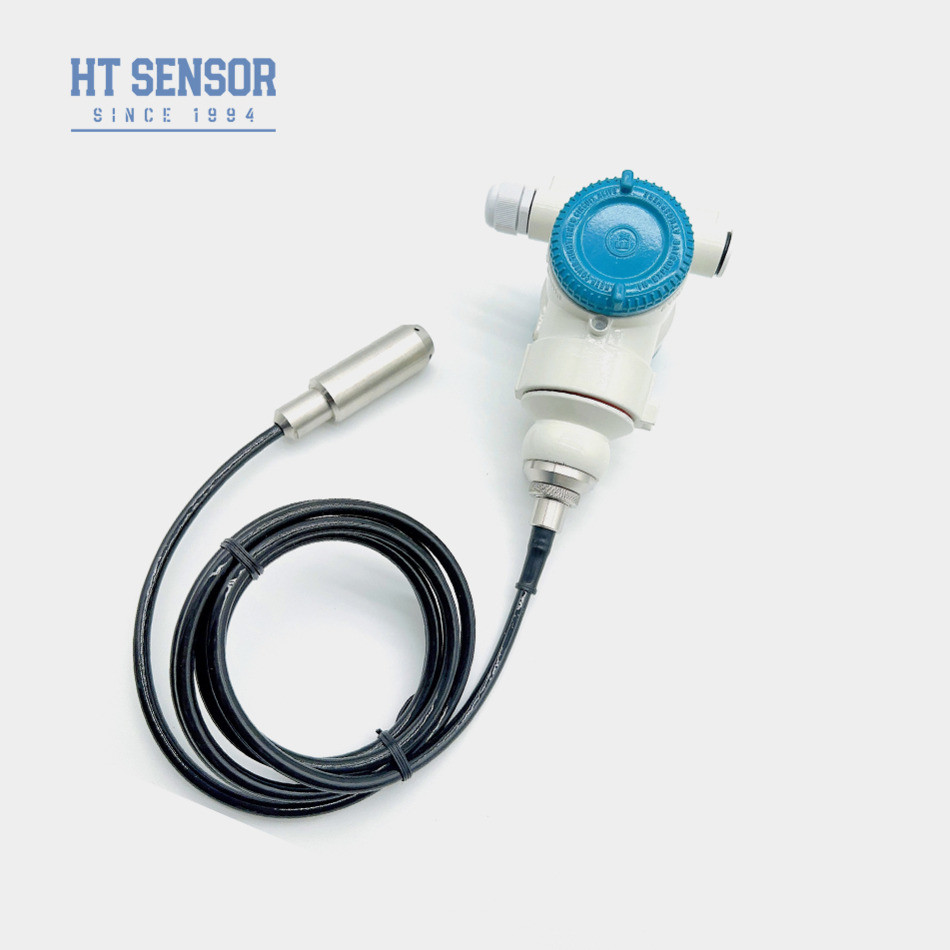

BHZ93420-III 3051 鋳型アルミ合金 RS485 デジタル水位伝達器
B についてHZ93420第3回L について液体 レベルTランスミッター
紹介水位伝達器:
BHZ93420-III 挿入型インテリジェント液体レベル送信機は,信号測定要素として高精度ピエゾレシシブシリコン圧力センサーを設計している.センサーは静的圧を測定します液体レベルに比例する.HART通信プロトコルにより,デジタル信号伝達と双方向通信を達成する.この送信機は複数の出力オプションを提供しています.アナログ信号とデジタル信号を含む異なるシステム要件に高度に柔軟性があり,適応可能である.
製品の特徴水位伝達器:
1.HART通信プロトコル出力,表示機能
2高精度で優れた安定性
3. 爆発防止の評価: EXIAIICT6
4. 高い保護レベル IP68
5.PE,PTFT,PUケーブル利用可能
申請水位伝達器:
1. 316LSSと互換性,腐食性のない液体
2汚水,工業用水,市用水,水タンク,井戸,川,海水,湖など,様々な用途での水位監視
3ディーゼル,燃料,その他の油タンクレベル監視
性能パラメータ:
| 測定範囲 | 0~10m...400m |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 25°C | ±0.1% (典型) ±0.2% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.15%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m) 0~70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| ショック | 100g |
| 住宅用材料 | 鋳型アルミニウム,ステンレス鋼1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~1.6Kg (含まない) ケーブル) |
| ケーブル材料 | ポリエチレン,ポリウレタン,PTFEケーブル |
| 出力信号 | 供給電圧 | 出力型 |
| ハートで420mA | 15°30VDC | 2本のワイヤ |
| 図面 建設 | |
|
2088 |
|
| 3051A | |
| 3051 | |
| 電気接続 | ||||
|
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | NC | |||
| 4 | NC | |||
|
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | NC | |||
| 4 | NC | |||
|
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | GND | |||
| 4 | NC | |||
| 選択した例 |
注文のヒント:
1測定基質が選択時に接触する製品成分と互換性があることを確認してください.
2測定された介質の密度は指定する必要があります.
3強い電磁気や無線周波数の干渉の場合,詳細を当社に提供し,注文に記載してください.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することを推奨します.
順序 ガイド:
| BHZ93420 | コード | 図面 建設 | ||||||||
| 第3回 | インテリジェント液体レベル送信機 | |||||||||
| 測定範囲 | 0~10m...400m | |||||||||
| コード | 電源 | |||||||||
| D1 | 24VDC | |||||||||
| コード | 出力信号 | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCとHアート | |||||||
| コード | 電気接続 | |||||||||
| B4 | 2088 と 表示 | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| コード | 圧力の種類 | |||||||||
| G | 計測圧 | |||||||||
| A について | 絶対 的 圧力 | |||||||||
| S | 密封された基準圧 | |||||||||
| コード | ケーブル材料 | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
最適なセンサーを お勧めするには,下記の情報をお伝えください.
1作業温度: -40~125°C
2テスト範囲?
3出力: 4-20mA RS485 または他の?
4スクロール:G1/4, 1/4NPT,R1/4,M20*1.5?
5ハーシュマン パッカード 直接接続?
6注文数: ?
