| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BH93420-III |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BH93420-IIIレベルトランスミッター | 範囲: | 0-1m~400m |
|---|---|---|---|
| ダイヤフラム材料: | 316Lステンレス鋼 | 生産量: | 0.5-4.5V /4-20mA |
| 保証: | 2年 | 精度レベル: | 0.25%F.S.0. 5%F.S |
| IP 評価: | IP68 | オペレーティングテンパー: | -20~80°C |
| 電源: | 12~36V,標準24V | 測定中間: | 液体,水,オイル |
| ハイライト: | 水液体レベル送信機 400m,液体レベルトランスミッター デジタル,400m潜水式水位伝達機 |
||

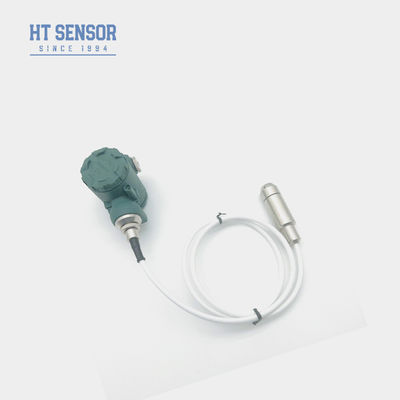

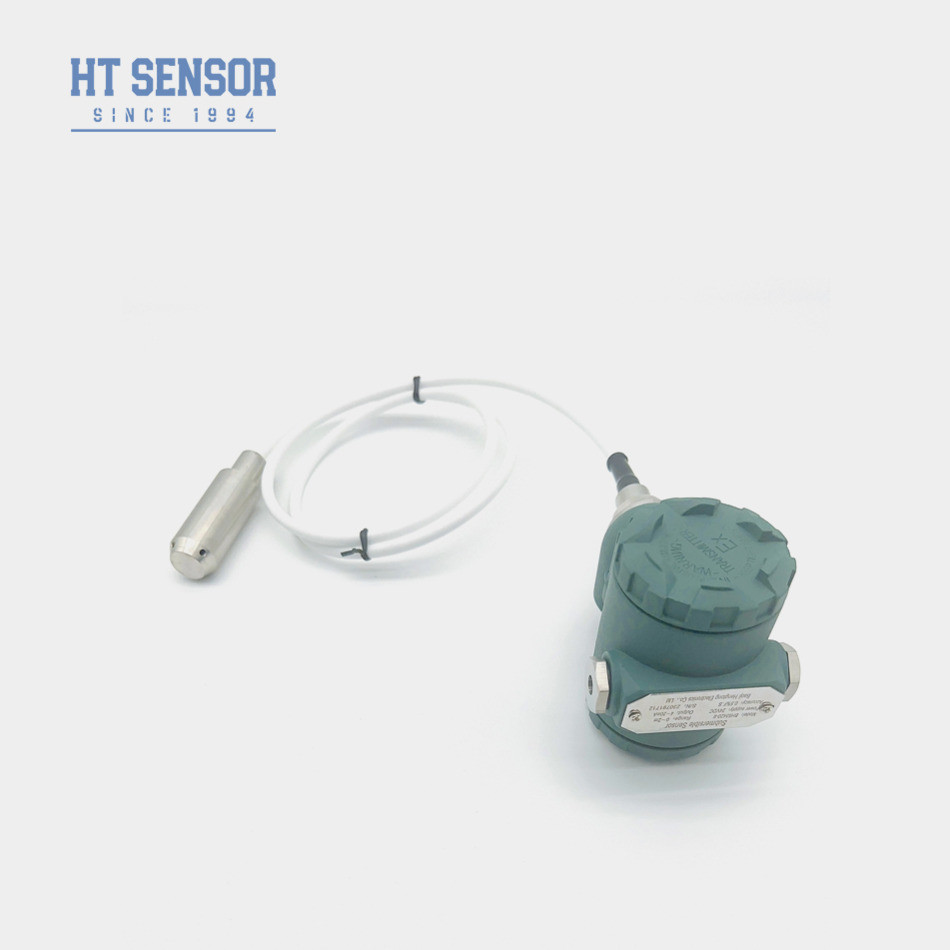

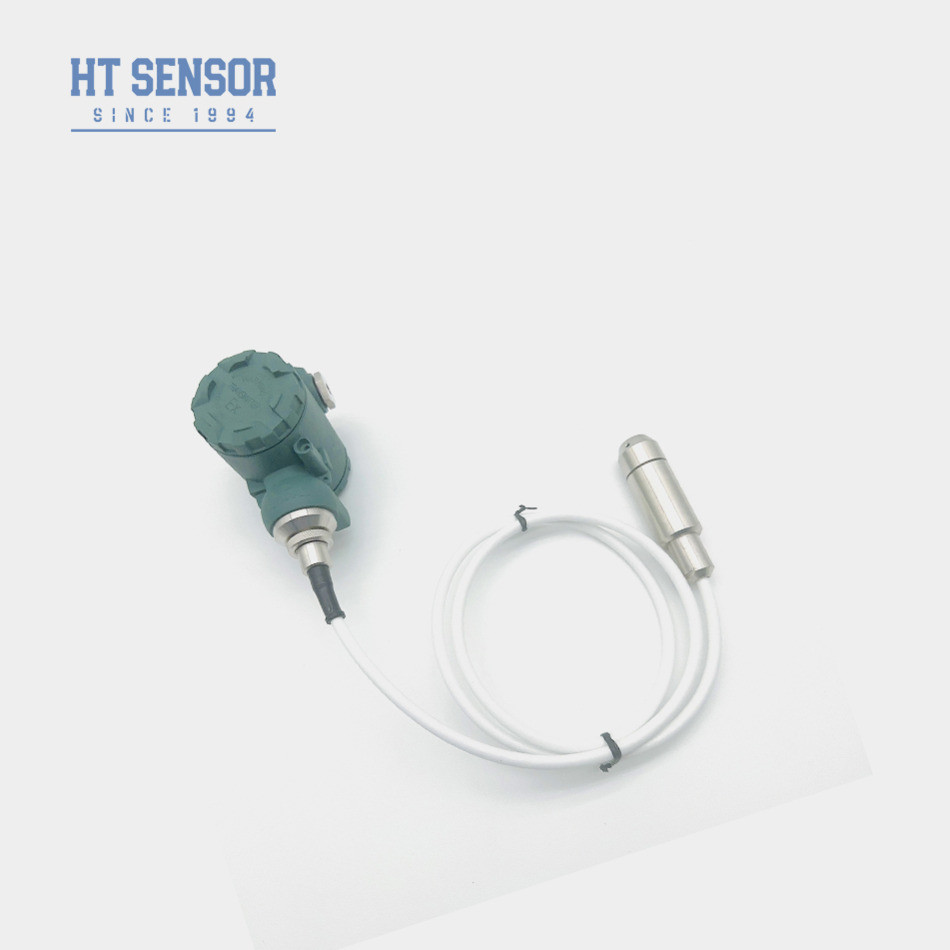

B についてH93420II 浸水式液体レベル送信機
液体レベルトランスミッター導入:
BP93420-II潜水式燃料レベルセンサーは,通常車両,ボート,または工業機械に含まれる貯蔵タンクの燃料レベルを測定するために使用される装置です.このセンサーは特に燃料に完全に浸透するように設計されていますタンクがほぼ空いているときでも正確な読み取りを保証します.BP93420-II潜水式燃料レベルセンサーの顕著な利点は,正確で信頼性の高い測定を提供する能力ですこれらのセンサーは通常,燃料や他の化学物質に耐性があり,幅広い温度や圧力で効果的に動作することができます.
製品の特徴液体レベルトランスミッター:
1テスト環境のあらゆる種類に適しています.
2潜水探査機の測定 簡単に設置できます
3出力信号の選択の多様性
4防爆マーク エキシアルCT6
5IP68
6PEかPUケーブル
申請液体レベルトランスミッター:
1. 316LSSと互換性,腐食性のない液体
2汚水,産業用水,水タンク,井戸,川,海水,湖など,様々なアプリケーションにおける水位の監視
3ディーゼルと燃料タンクの燃料レベルを測定する
| 性能パラメータ | |
| 測定範囲 | 0~10m...400m |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 25°C | ±0.1% (典型) ±0.2% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.15%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m. 0〜2m); 0〜70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| ショック | 100g |
| 住宅用材料 | 鋳型アルミニウム,ステンレス鋼1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~1.6Kg (ケーブルなし) |
| ケーブル材料 | ポリエチレン,ポリウレタン,PTFEケーブル |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA ハートと | 15~30VDC | 2 ワイヤー |
| 電気接続 | ||||
 |
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | GND | |||
| 4 | NC | |||

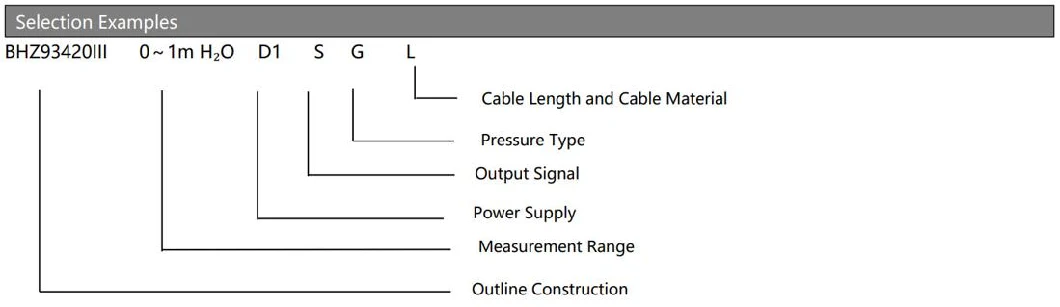

| 順序 ガイド | ||||||||||

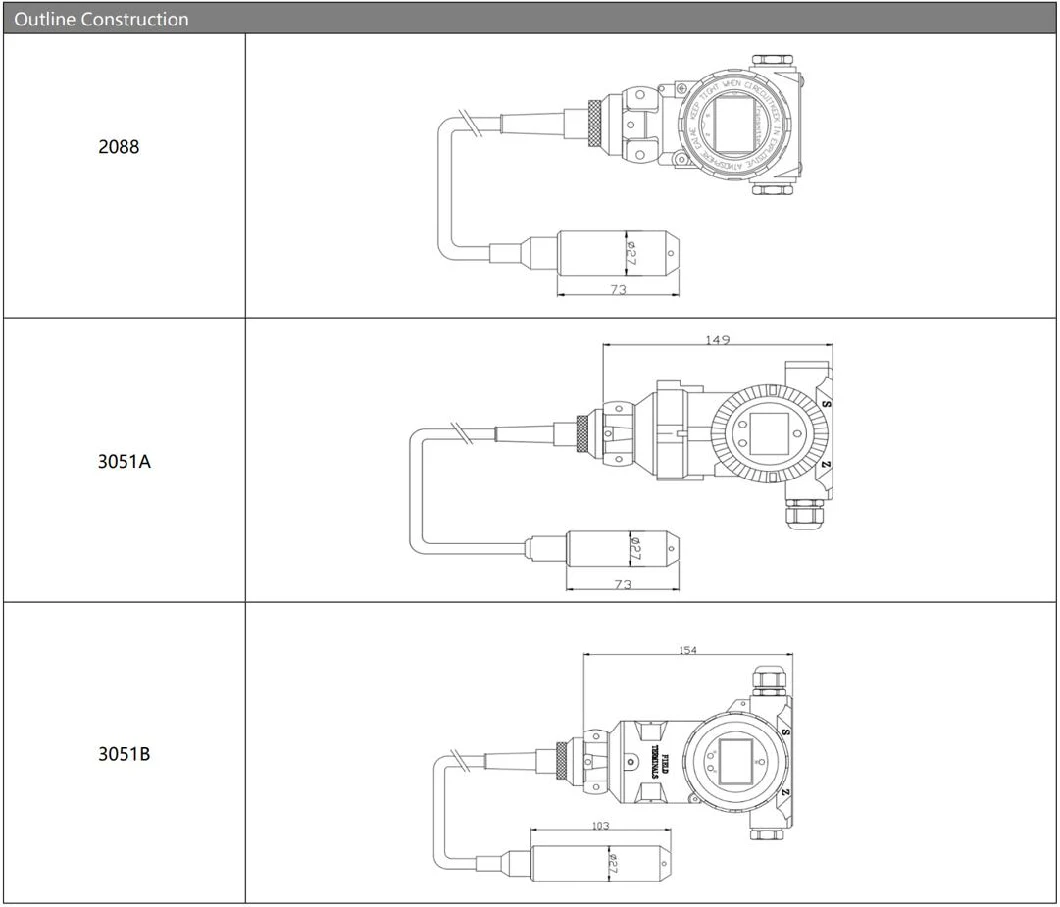

| BHZ93420 | コード | 図面 建設 | ||||||||
| 第3回 | インテリジェント液体レベル送信機 | |||||||||
| 測定範囲 | 0~10m...400m | |||||||||
| コード | 電源 | |||||||||
| D1 | 24VDC | |||||||||
| コード | 出力信号 | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCとHアート | |||||||
| コード | 電気接続 | |||||||||
| B4 | 2088 と 表示 | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| コード | 圧力の種類 | |||||||||
| G | 計測圧 | |||||||||
| A について | 絶対 的 圧力 | |||||||||
| S | 密封された基準圧 | |||||||||
| コード | ケーブル材料 | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
