| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP157 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP157 | 補償の温度: | -10~100°C |
|---|---|---|---|
| 住宅用材料: | 304 S.S | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 原産地: | 宝鶏市、中国 | タイプ: | セラミックセンサー |
| 測定中間: | ガスか液体 | 圧力範囲: | 0kpa~10kpa...20MPa |
| 標識: | エキシアルCT6 | ||
| ハイライト: | 3本の産業用圧力センサー 0.5VDC,産業用圧力センサー 4.5VDC,4.5VDC 高精度圧力変換器 |
||

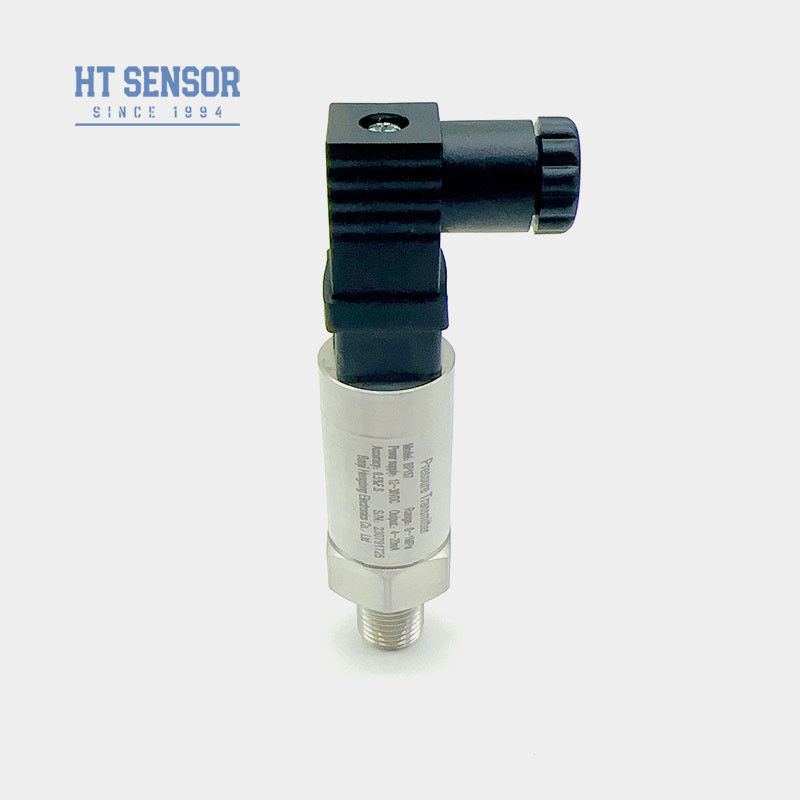

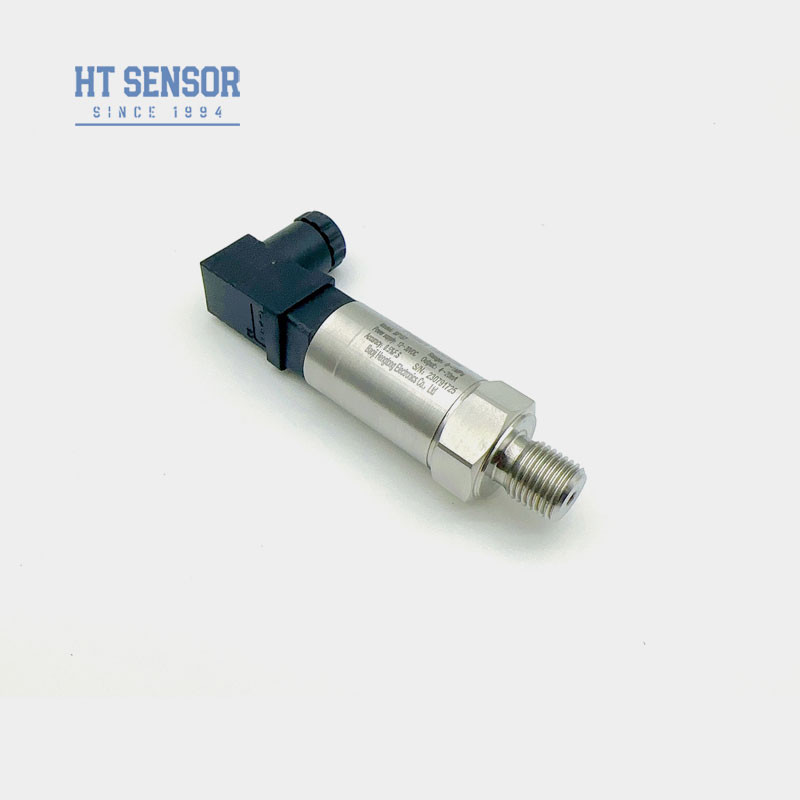

BP157TC 圧力トランスミッター
工業用圧力センサーの導入
BP157TC圧力トランスミッターセンサーは,高容量で低コストの産業用および民間用圧力測定分野のために設計された費用対効果の高い製品です.マイクロプロセッサー付きのデジタル補償増幅回路高精度,高い信頼性,小さなサイズで,内蔵された反無線周波数と反電磁気干渉回路,振動抵抗このシリーズの製品は,顧客が選択するための様々なマウントスレッドと電気接続を提供しています.
製品の特徴工業用圧力センサー:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2ステンレス鋼構造 IP65 保護基準
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
適用する工業用圧力センサー:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
性能パラメータ工業用圧力センサー:
| 測定範囲 | 0kPa ~ 10kPa...10MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エキシア IICT6 |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
圧力トランスミッターセンサーの注文先:
1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することをお勧めします.
5オーリングなし 全面設計
6強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.
注文ガイド:
| BP15X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5TC | パッカードプラグ | 6TC | 密封された直接出力ケーブル 1.5m | ||||||
| 7TC | ミニヒルシュマン接続器 | 8TC | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
Q:どのくらいの時間ですか?
A: できるだけ早くご連絡いたしますが 12 時間以内にご連絡ください
Q:サンプルを貰えますか?
A: はい,サンプルオーダーは品質チェックと市場テストのために利用できます. しかし,あなたはエクスプレスコストを支払う必要があります.
Q: どのくらい早く生産を予定できるのですか?
A: 商品の確認を受け,手前の支払いを受けると,すぐに生産を開始します.
Q: 配達時間は?
A: 通常は,小規模な注文には3~5日,大規模な注文には10~15日かかります.
Q: どんな証明書を持っていますか?
A:ISO9000,CE,爆発防止認証,RoHs準備. そして商品の配達前に品質認証.
Q:私はあなたの工場を訪問できますか?
A:歓迎! シアンヤン空港へ飛んでください.
Q: 保証条件は何ですか?
A: 私たちは18ヶ月保証期間を提供しています.
Q:あなたはOEM&カスタマイズされたサービスを提供できますか?
A:はい,OEMとODMの両方が利用可能です,私たちはあなたのための専門的なソリューションを提供できるプロのR&D部門を持っています.
