1-5V 耐圧圧感センサー 信号出力 拡散シリコン圧感センサー
Product Details
| モデルNO: | BP93420-IB | パワー: | 5VDC /12-36VDC |
|---|---|---|---|
| 糸: | G1/2,M20*1.51/2NPT | 長期にわたる安定性: | +-0.2%F.S/年 (タイプ) |
| 住宅用材料: | 316Lまたは304SS | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 測定中間: | 液体空気 水油 | 精度レベル: | 00.5% 0.25% |
| 圧力範囲: | 0kpa~5kpa...100MPa | 出力信号: | 4-20mAまたはRS485 モドバス |
| ハイライト |
5Vピエゾレシシブ圧力センサー,ピエゾレシシブ圧力センサー信号出力,5V分散シリコン圧力センサー |
||
Product Description

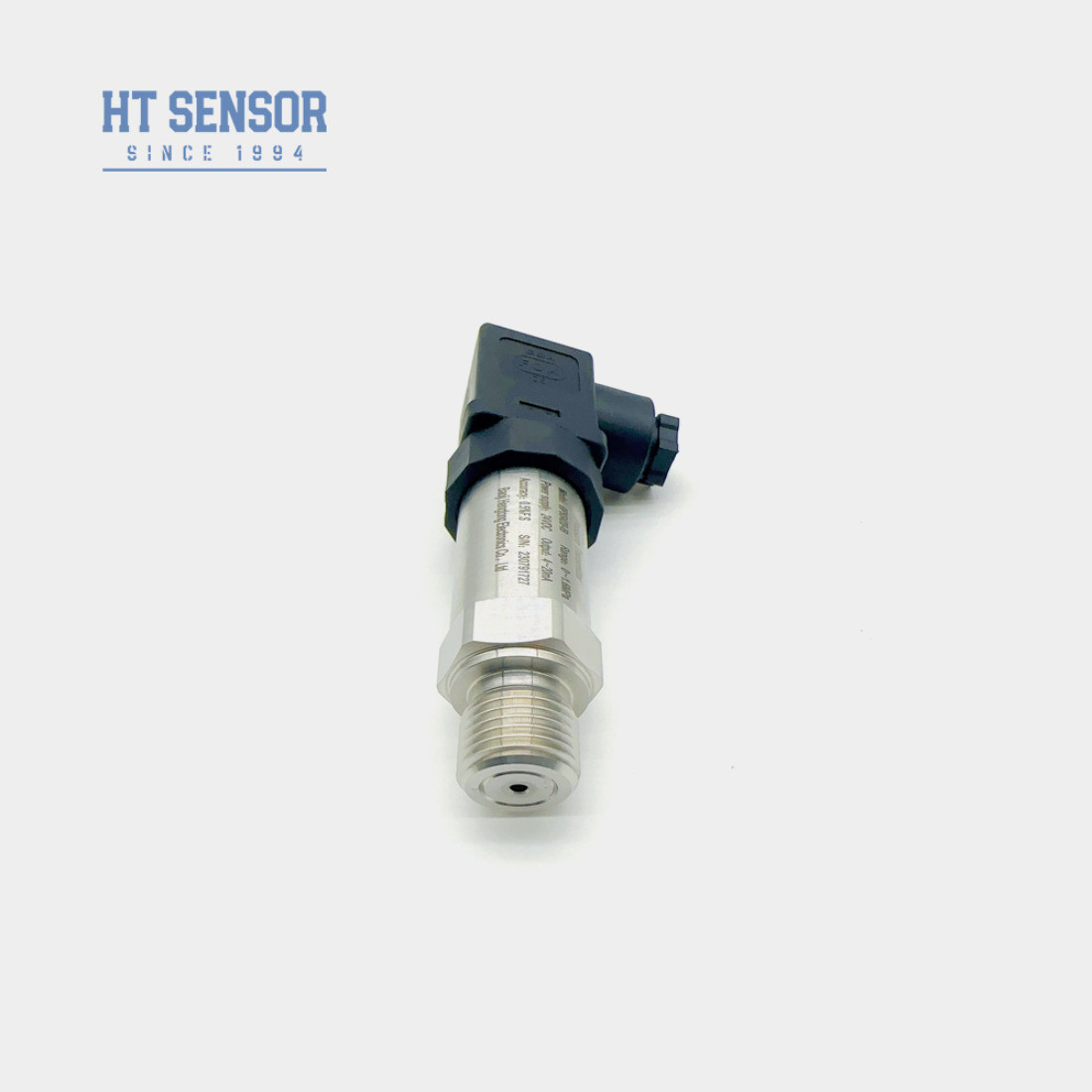

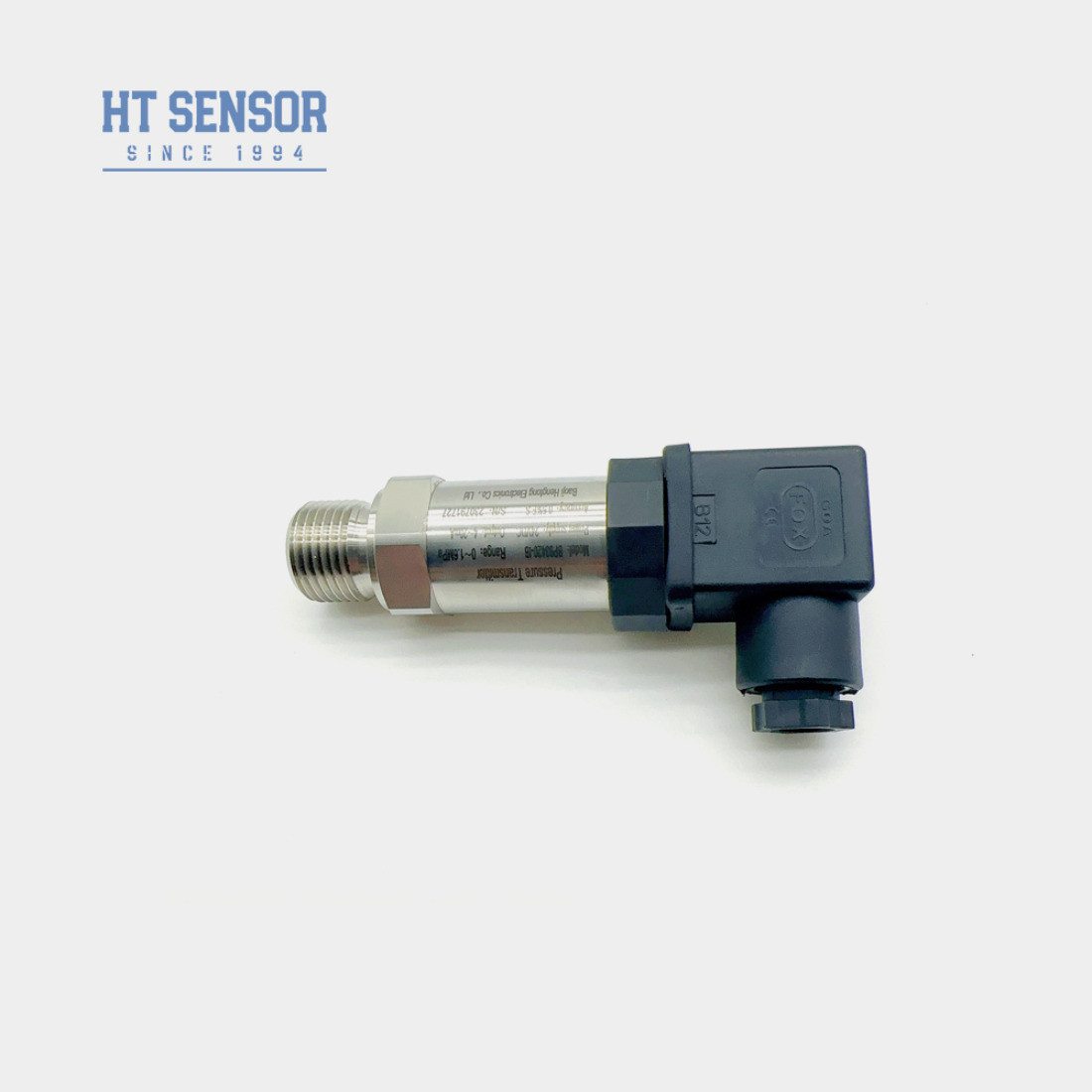

HTセンサー BP93420-IB 1-5V信号出力 拡散シリコン圧力トランスミッターセンサー
BP93420IB 圧力伝達センサー
圧力伝達センサーの導入:
BP93420IB 圧力トランスミッターセンサーは,ピエゾレシシブ効果原理,ドーピング拡散による統合技術の使用です.モノクリスタルシリコンシリコンシート上の結晶方向の特徴に沿って, ストレンス抵抗性で作られ,シリコン材料の弾性機械特性,すべてのシリコン材料のアニゾトロプマイクロ加工を使用して橋を構成します.発力感知器と電源変換検出器のセットで,分散型シリコンセンサーの1つに.
分散型シリコン圧力センサーは,主にプロセス制御システム,圧力校正装置,水力システム,生物医学機器,水力システムおよびバルブに使用されます.レベル測定高度な自動化要件を持つすべての産業が分散型シリコン圧力センサーを使用することがあります.
圧力伝達センサーの性能パラメータ:
| 測定範囲 | -100kPa...0kPa ~ 10kPa...100MPa オーケー |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/年 (典型) ±0.2%F.S/年 (最大) |
| ゼロ点温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.15kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
製品の特徴圧力伝達センサー:
- 1.シリコンチップにおけるこの力抵抗のピエゾレシティブ効果は,ゼロ点近くの低範囲では死区がありません. 圧力センサーの範囲は数Kpaの範囲にしかなりません.
- 2.高出力感度
- 3.高精度でステンレス鋼の構造だ
- 4.チップは統合されたプロセスを採用し,トランスミッション部品がない,それはサイズが小さく,軽量です
申請圧力伝達センサー:
- 1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
- 2海洋産業や航空産業で使用される
- 3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
- 4液体および気力制御システムで使用される
| 圧力伝達センサーの注文点 |
超範囲または下範囲の選択の場合,振幅は ±30%FS以内に制御される.
■ 圧力モードは,合理的な選択の必要性に応じて,計量圧力,絶対圧力,密封圧力に分かれます.
■ システムの最大過負荷を確認します. システムの最大過負荷はセンサーの過負荷保護限界よりも小さいものでなければなりません.そうでなければ製品の使用寿命に影響します製品にダメージを与えることもあります
■ 硬い物体で弁を触らないでください.そうしないと弁が割れるでしょう.■ 負圧コアと正圧コアの材料と製造過程は異なる負圧コアを計圧コアに置き換えない
■ 誤ったインストールによる製品の損傷を避けるために,インストール前に使用説明書を注意深く確認してください.
■ 不当 に 使用 する なら 危険 と 傷 を 引き起こす こと が あり ます.
■ 内核を外し,ワイヤーとパイプの脚を引っ張らないでください.
| 圧力トランスミッターセンサーの注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -0だった1. . .0~001...100MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
FAQ:
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます. 私たちはOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: その通り 製造施設は月3万台もの 圧力センサートランスミッタを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
