BP93420-IB 圧力トランスミッター センサー 0.5-4.5VDC 拡散シリコン圧力トランスミッター
Product Details
| モデルNO: | BP93420-IB | パワー: | 5VDC /12-36VDC |
|---|---|---|---|
| 糸: | G1/2,M20*1.51/2NPT | 長期にわたる安定性: | +-0.2%F.S/年 (タイプ) |
| 住宅用材料: | 316Lまたは304SS | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 測定中間: | 液体空気 水油 | 精度レベル: | 00.5% 0.25% |
| 圧力範囲: | 0kpa~5kpa...100MPa | 出力信号: | 4-20mAまたはRS485 モドバス |
| ハイライト |
圧力伝達センサー BP93420-IB,圧力トランスミッターセンサー 0.5VDC,4.5VDC 拡散シリコン圧力トランスミッター |
||
Product Description

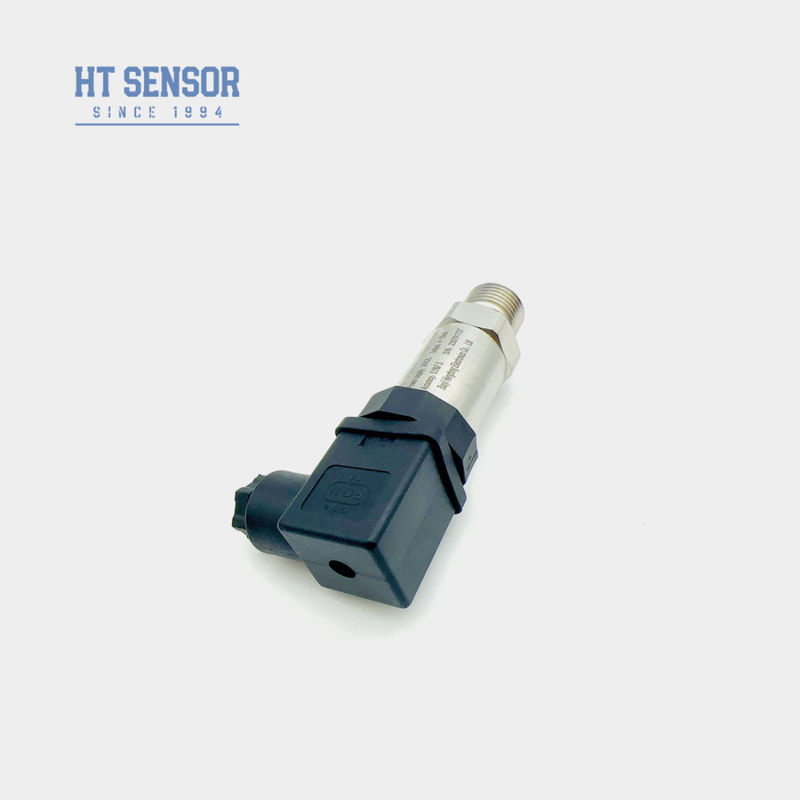

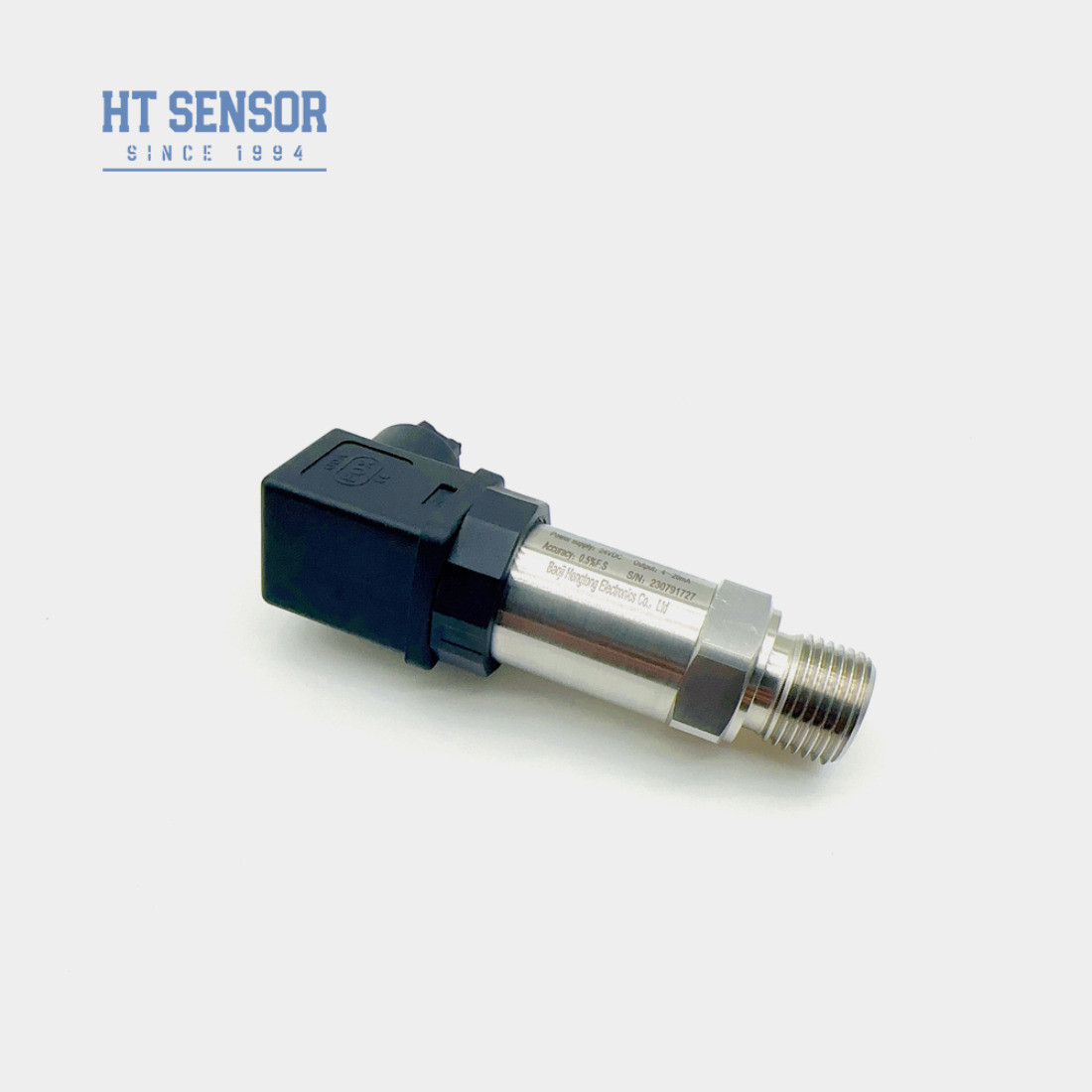

HTセンサー 0.5-4.5VDC信号出力 拡散シリコン圧力トランスミッターセンサー
BP93420IB 圧力伝達センサー
圧力伝達センサーの導入:
BP93420IB圧力トランスミッターセンサーは,ピエゾレシシブ効果原理を使用しています.ドーピングと拡散によって統合技術を採用します単結晶シリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシリコンシすべての種類のシリコン材料の微細加工は,力感知と電動力学変換検出を統合した分散シリコンセンサーで構成されています.
製品の特徴圧力伝達センサー:
1.シリコンチップにおけるこの力抵抗のピエゾレシティブ効果は,ゼロ点近くの低範囲では死区がありません. 圧力センサーの範囲は数Kpaの範囲にしかなりません.
2.高出力感度
3.高精度でステンレス鋼の構造だ
4.チップは統合されたプロセスを採用し,トランスミッション部品がない,それはサイズが小さく,軽量です
申請圧力伝達センサー:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
圧力伝達センサーの性能パラメータ:
| 測定範囲 | -100kPa...0kPa ~ 10kPa...100MPa オーケー |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/年 (典型) ±0.2%F.S/年 (最大) |
| ゼロ点温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.15kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 圧力伝達センサーの注文点 |
1製品を選択する際には,試験基質が製品の接触部分と互換性があることを確認してください.
2注文する際には,爆発防止製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3トランスデューサーのLCDまたはLEDディスプレイヘッドを注文する場合,送信機の電力は20VDC未満でなければなりません.
4製品の信頼性の高い動作を確保するために,ユーザは現場に雷保護装置を設置し,製品と電源が信頼性のある接地状態にあることを確認することが推奨されます..
5フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型シールリングを選択してください.
6標準的なケーブル長さは1.5mで,3種類の材料から選択できます.特別な指示がない場合は,ケーブルやポリエチレンケーブル材料を使用することはできません.異なるケーブル材料が必要な場合は注文書に記載してください
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉,その他の特殊要件の場合,当社に通知し,注文に記載してください.

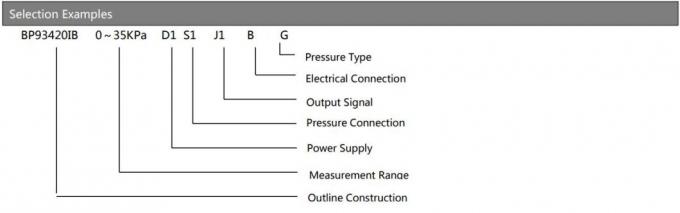

| 圧力トランスミッターセンサーの注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -0だった1. . .0~001...100MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
FAQ:
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます. 私たちはOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: その通り 製造施設は月3万台もの 圧力センサートランスミッタを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
