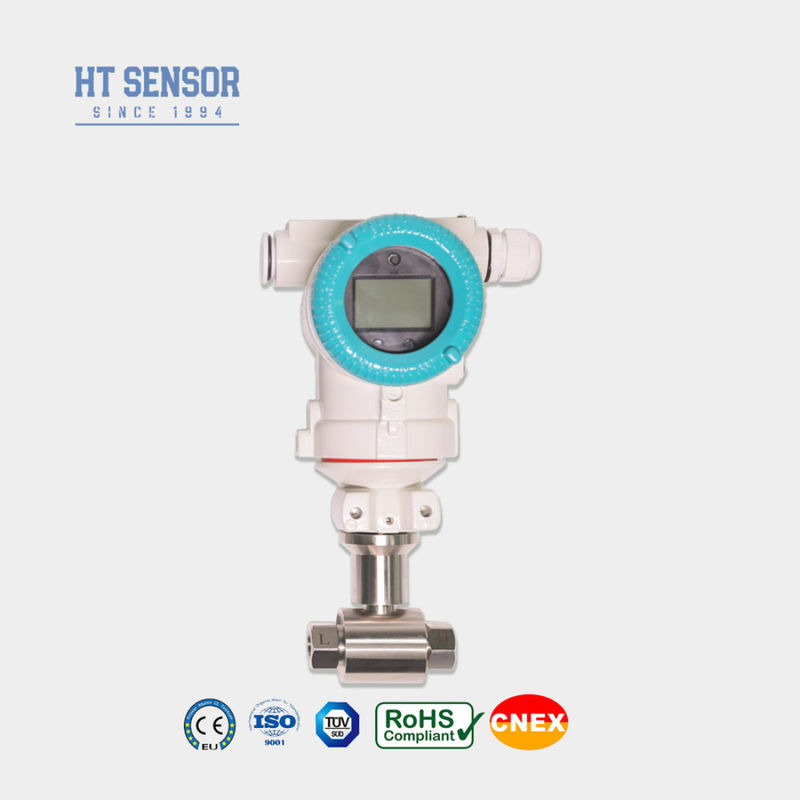

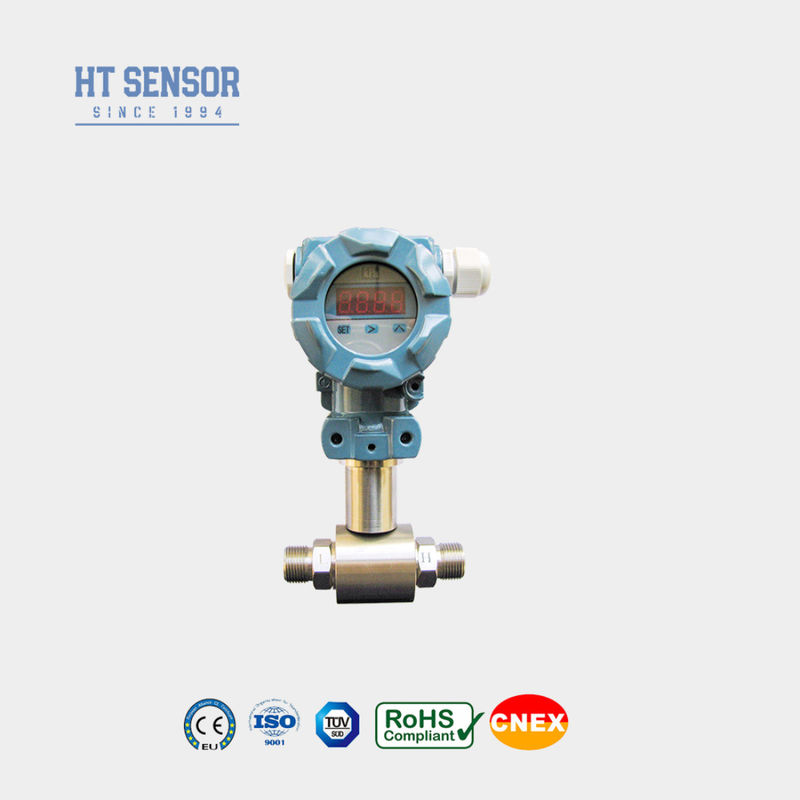

24VDC 差圧型 レベル トランスミッター ハート LCD Dp型 トランスミッター
Product Details
| モデルNO: | BP93420D-III | オーダーメイド: | オーダーメイド |
|---|---|---|---|
| 最大射程: | 2Mpa | 生産量: | 4〜20ma |
| 最小範囲: | 10kPa | 圧力の種類: | 差動圧力 |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | 仕様: | 10kpa~2Mpa |
| HSコード: | 9026201090 | タイプ: | 差圧発信器 |
| 測定中間: | ガスか液体 | 精度レベル: | 00.25%,0.5%00.3% |
| ハイライト |
24VDC 差圧型レベルトランスミッター,差圧型レベルトランスミッター ハート,ハート LCD Dp型トランスミッター |
||
Product Description
BP93420DIII差圧伝達器は,ピエゾレシシブシリコンセンサーを使用する.差圧 (DP) 送信機は,二つの圧力間の差を測定する.低側圧と呼ばれる基準点を用いて,それを高側圧と比較する.計器のポートは上側と下側がマークされていますこのトランスミッタは,特に石油,化学,パイプラインなどの産業において,様々なガスおよび液体アプリケーションにおける差圧測定を行うのに理想的です.
1ステンレス鋼の構造設計により,コンパクトで安装が簡単です
2厳格な温度補償と老化スクリーニングを受けます
表面変形として圧力を記録し,その値を電子信号に変換する弁によって,施された圧力の読み取りが取得されます.この信号は,差圧モジュールに転送されます2つの値を比較し,圧差を平方インチ (psi),バー,またはキロパスカル (kPa) の値として表します.これらの弁は,真空条件アプリケーションで容器の整合性を維持するためにすべて溶接わかった
| 測定範囲 | 0〜10KPa...~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 @ 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa),0〜70°C,-10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz 2kHz |
| 住宅用材料 | 304 ステンレス 鋳型 アルミ |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~1.4kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4×20mA | 15°30VDC | 2/3/4 ワイヤ |
| ハートで420mA | 2本のワイヤ | |
| RS485通信プロトコル | 4本のワイヤ |
注文のヒント:
1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することをお勧めします.
5フルーアゴムOリングの指定作業温度範囲は -20°Cから250°Cです.製品の動作温度が -20°C未満の場合,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬間的な衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文でそれらを指定してください.
注文ガイド:
| BP93420 | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DIII について | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa...~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4×20mADC | S2 | ハートと420mADC | |||||
| S3 | RS485 | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
