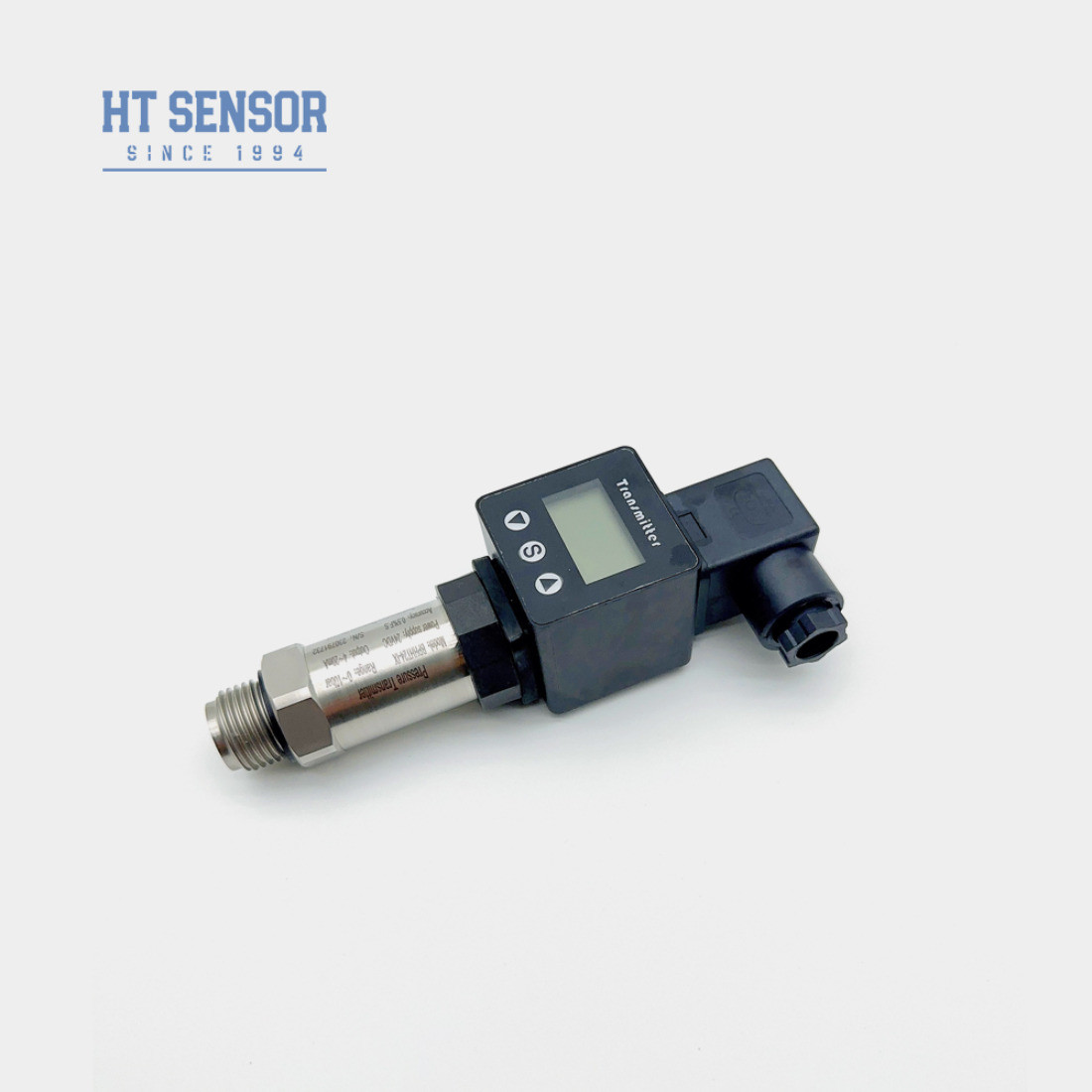

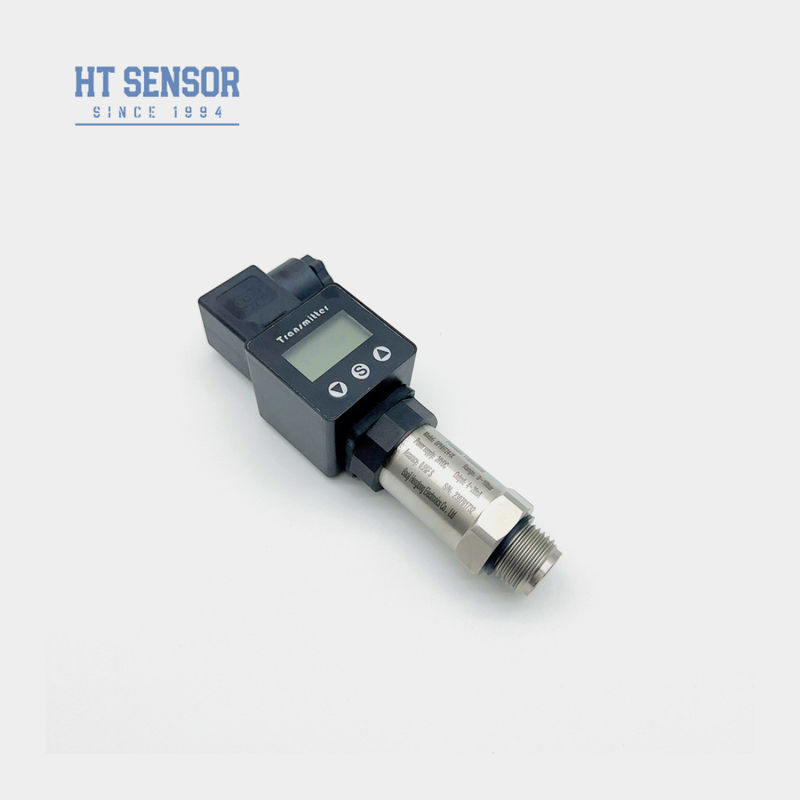

1/2BSP フラッシュ 弁圧伝送器 4-20mA 産業用圧力変圧器
Product Details
| モデルNO: | BPHT24-IX | カスタマイズ: | カスタマイズ |
|---|---|---|---|
| 住宅用材料: | 304 S.S | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 仕様: | ケイ素圧力センサー | 測定圧力範囲: | 0~35Kpa...~20MPa |
| 精度レベル: | 00.5% | ||
| ハイライト |
1/2BSP フラッシュ 弁圧伝達器,フルッシュ弁圧伝送器 4-20mA,4~20mA産業用圧力変圧器 |
||
Product Description
1/2BSP 4-20mA フラッシュ 弁圧感センサー IX ディスプレイ
BPHT24 PリュッサーTランスミッター
導入について弁圧感センサー:
BPHT24液圧センサーは,介質圧が直接センサーの弁に作用し,弁は介質圧に比例する微小移動を生成します.センサーの抵抗が変化するようにプレッシャーセンサは輸入材料,隔膜分離プロセス,圧力穴のない試験頭,測定過程で粘着性のある介質が詰まりません化学塗料,塗料,泥,アスファルト,原油,その他の粘性介質の圧力測定と制御に適した統合構造設計.
製品の特徴:
- 圧力インターフェースの様々なオプション
- 衛生的な用途のために設計され,中程度のスケーリングを防止する
- 高精度で完全にステンレス鋼構造
- 掃除が簡単だ
- 316Lで非腐食性ガスと液体を測定するのに適している
- 環境保護と化学産業に最適
- 海洋産業や航空産業で使用される
- 医療,バイオ医薬品,食品衛生に使用するのに適しています産業.
性能パラメータ:
| 測定範囲 | 0~35Kpa...~20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 @ 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0-70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.15kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4×20mA | 12°30VDC | 2/3/4のワイヤ |
| 0°10/20mA |
3本のワイヤ |
|
| 0/1・5V | ||
| 0/1・10V | ||
| 0.5.4.5V | 5VDC | |
| RS485通信プロトコル | 3.6V30V / バッテリー | 4本のワイヤ |
選択の例:
注文のヒント:
1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5. 測定媒体の特性に応じて適切な材料を選択し,圧力伝達器に対する媒体の腐食効果を防ぐ.媒体が腐食性がある場合,耐腐食材料の圧力トランスミッタを選択する.
6測定の正確性を確保するために,圧力伝達器を定期的に校正することが推奨されます.カリブレーション期間は,使用環境と要求に応じて決定することができます..
7適切な保護レベルを実際の要求に応じて選択します. 設備が湿った,塵のある,または他の厳しい環境にさらされる場合,より高い保護レベルを持つ圧力トランスミッターを選択する.
8ケーブルが正しく接続されていることを確認するために,デバイスの表面を定期的に清掃します.異常な状態 (漏れ,損傷など) が検出された場合,時間内に修理または交換されるべきです.
9平面フィルム圧力トランスミッタは,長寿命,低電力消費,安装と保守の便利な利点があります.しかし,上記事項は,まだ使用中に注意を払う必要があります,正常な動作と正確な圧力測定を確保するために.
| 順序 ガイド | ||||||||
| BPHT24 | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| 第9回 | プレッシャートランスミッタを表示 | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| 測定範囲 | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
